Manuel Dönerli Can Simidi Vinci
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Modeli: | Davit----JYRH21 | Maks. çalışma yükü: | 23kN |
|---|---|---|---|
| Maks. kaldırma yükü: | 14kN | Salın hızının düşürülmesi: | 40~60 m/dak |
| Boş kanca kurtarma hızı: | ≥18 m/dak | Maks. döner yük: | 3,0kN |
| Maks. dönme açısı: | 3300 | Tasarlanmış koşullar: | Topuk100+Trim200 |
| Tekne düşüşü: | 16mm Çap. Bükülmez, Galv. | ||
| Vurgulamak: | can salı matafora,380V can salı matafora,cankurtaran matafora |
||
Ürün Açıklaması

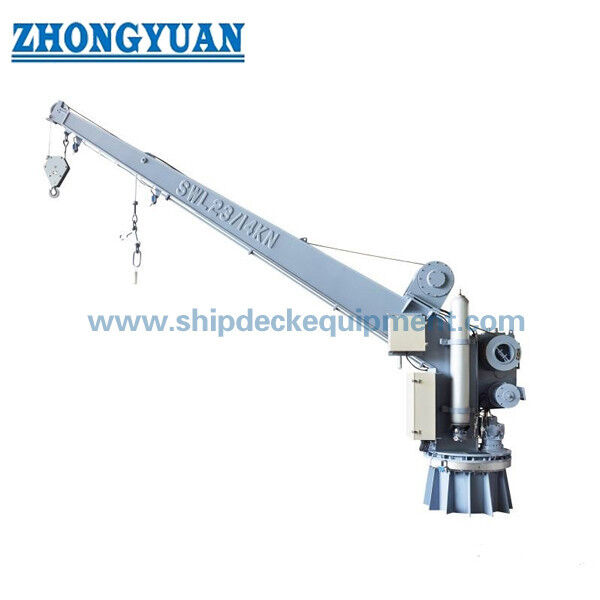

Manuel Döner Kollu Can Salı Vinci
Ürün Genel Bakışı
Manuel döner kollu can salı vinci, vinçle indirilebilen can salı salım tertibatı için tek kollu bir kaldırma aparatıdır. Belgelenmiş konfigürasyon, vinç freni kontrolü altında yüklü can salını yerçekimi ile indirir ve döner hareket için manuel bir dişli kutusu kullanır. Onaylı toplama yükü dahilinde toplama işlemi için manuel bir vinç kullanılır.
Kurtarma botu vinçlerinden farklı olarak, vincin 23 kN'luk maksimum çalışma yükü öncelikli olarak bir salım yükü derecesidir, onaylanmış kaldırma ve manuel toplama yükü ise 3 kN'dur. Doğru seçim için bu ayrım önemlidir ve genel bir '23 kN kaldırma vincı' açıklamasına basitleştirilmemelidir.
Hızlı Özellikler
- Vinç tipi: Manuel döner, tek kollu, tek halatlı can salı vinci
- Maksimum çalışma yükü: 23 kN
- Minimum salım yükü: Mevcut BV tip onayında 5 kN
- Maksimum kaldırma / manuel toplama yükü: 3 kN
- Maksimum döner yükü: 3 kN
- Maksimum döner açısı: 330°
- Tel halat: Ø16 mm, dönme ve korozyona dayanıklı
Ana Teknik Parametreler
| Parametre | RH23 Belgelenmiş Değer | Kanıt Konumu |
| Maksimum çalışma yükü | 23 kN | BV Tip Onayı |
| Minimum salım yükü | 5 kN | BV Tip Onayı |
| Maksimum kaldırma yükü | 3 kN | BV Tip Onayı |
| Maksimum manuel toplama yükü | 3 kN | BV Tip Onayı |
| Maksimum döner yükü | 3 kN | BV Tip Onayı |
| Maksimum döner açısı | 330° | BV Tip Onayı |
| İndirme hızı | 40–60 m/dak | Teknik şartname |
| Yüksüz kaldırma hızı | 10 m/dak | Teknik şartname |
| Yüklü kaldırma hızı | 0.5 m/dak | Teknik şartname |
| Tel halat | Ø16 mm; MBL 138 kN; dönme/korozyona dayanıklı | BV Tip Onayı |
| Boş ağırlık | ~1.300 kg | Teknik şartname |
Yapı ve Bileşenler
Belgelenmiş vinç, çelik tek kol, döner tepsi/taban, manuel döner dişli kutusu/kolu, tek halat, vinç, limit ünitesi, uzaktan fren kontrol teli, işletme plakası ve ilgili salım kancası bağlantısını kullanır. Teknik şartname, vinç kolu ve vinç gövdesi için yumuşak çelik ve dişliler için karbon/krom çelik belirtir.
Tahrik ve Kontrol
Can salı, vinç dişli kutusu aracılığıyla manuel olarak dışarıya doğru döndürülür. Salın indirilmeye hazır olduğunda, yerçekimi indirme kuvvetini sağlar ve vinç freni inişi kontrol eder. Uzaktan fren kontrolü, can salındaki yolcuların el frenini bırakıp durdurabilmesi için düzenlenebilir, ayrıca güverte tarafı fren işletimi de mevcuttur. Toplama, onaylanmış 3 kN yük dahilinde manuel vinç ile yapılır.
Yük ve Seçim Esası
23 kN'luk maksimum çalışma yükü, 23 kN'luk bir kaldırma kapasitesi değildir. Mevcut BV tip onay kanıtı, maksimum kaldırma, manuel toplama ve döner yükü 3 kN ile sınırlar ve 5 kN'luk bir minimum salım yükü verir. Bu nedenle, can salı, otomatik salım kancası, süspansiyon düzenlemesi ve yüklü salı kütlesi tek bir onaylı salım sistemi olarak kontrol edilmelidir.
Malzemeler ve Yüzey Koruması
Sağlanan teknik şartname, epoksi astar ve poliüretan kaplamadan oluşan bir kumlama/boyama sistemi belirtir, ancak kaplama detayları projeye/üreticiye özeldir ve standart bir teklif olarak yayınlanmadan önce doğrulanmalıdır. Bu nedenle mevcut sayfa, kaplamayı evrensel bir teknik parametre yerine yapılandırılabilir bir tedarik öğesi olarak ele alır.
Standartlar ve Sertifikasyon
Sağlanan dosya setindeki bir Bureau Veritas Tip Onayı sertifikası, belgelenmiş konfigürasyonu kapsar ve 16 Haziran 2029'a kadar geçerlidir. 23 kN maksimum çalışma yükünü, 5 kN minimum salım yükünü, 3 kN maksimum kaldırma/manuel toplama/döner yükünü, 330° döner açısını, 138 kN minimum kopma mukavemetine sahip Ø16 mm halatı ve ilgili vinci onaylar.
Aynı kaynak model için ayrı bir RINA MED Modül B sertifikası 6 Ocak 2026'da sona ermiştir. Mevcut BV sertifikası ve sona ermiş MED sertifikası aynı onay durumu olarak sunulmamalıdır.
Seçim ve Sorgulama Rehberi
1. Can salı modelini, kapasitesini ve tam yüklü salı kütlesini sağlayın.
2. Onaylı otomatik salım kancasını ve süspansiyon düzenlemesini onaylayın.
3. Gerekli salım yüksekliğini, döner zarfı ve güverte/temel düzenlemesini onaylayın.
4. Yüklü salının manuel olarak toplanmasının gerekip gerekmediğini onaylayın ve yükün 3 kN onaylı toplama limiti dahilinde olduğundan emin olun.
5. Projeye uygulanabilir sınıf, bayrak, MED ve Kanada Ulaştırma gereksinimlerini onaylayın.
Uygulamalar
Vinciyle indirilebilen can salı sistemleri | Yolcu ve kargo gemileri | Onaylı HSC uygulamaları | Yedek manuel can salı vinçleri | Kompakt tek kollu manuel döner gerektiren projeler

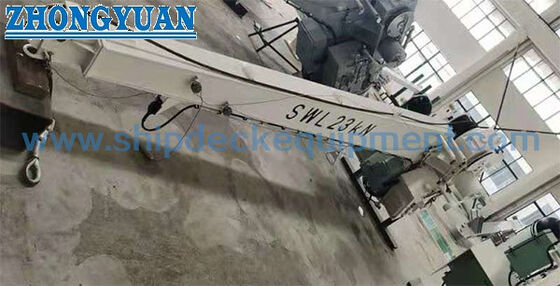

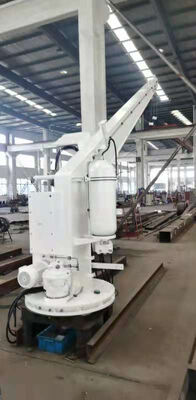

Çizim ve Fotoğraflar
SSS
S1. 23 kN, vincin 23 kN kaldırabileceği anlamına mı geliyor? Hayır. 23 kN, maksimum çalışma/salım yükü derecesidir. Mevcut BV tip onayında maksimum kaldırma/manuel toplama yükü 3 kN'dur.
S2. Mevcut onay hala geçerli mi? Sağlanan BV Tip Onayı 16 Haziran 2029'a kadar geçerlidir. Ayrı RINA MED Modül B sertifikası 6 Ocak 2026'da sona ermiştir.
S3. RH23 ile herhangi bir can salı kullanılabilir mi? Hayır. Yüklü salı kütlesi, salım kancası, süspansiyon düzenlemesi ve geçerli onay, salım aparatıyla eşleşmelidir.
