Ürün Genel Bakışı

12.5-30 mm kompakt hidrolik irgat, küçük gemilerde, iş teknelerinde, devriye teknelerinde, balıkçı teknelerinde ve ön güverte düzenlemesinin sınırlı montaj alanına sahip diğer gemilerde demir zinciri elleçleme için tasarlanmış yer tasarrufu sağlayan bir güverte makinesidir. Demirleme operasyonları için fren ve debriyaj kontrolü ile bir zincir gırtlağı aracılığıyla demir zincirini çekmek ve salmak için kullanılır.

Entegre hidrolik motor ve şanzıman düzenlemesine sahip kompakt hidrolik irgat serisi. Ürün bir offshore demir elleçleme vinci değildir ve çekme veya AHTS demir elleçleme ekipmanı olarak tanımlanmamalıdır. Seçim, demir zinciri çapı, zincir sınıfı, demir ağırlığı, zincir durdurucu düzenlemesi, ırgat borusu hizalaması, güverte temeli, hidrolik güç ünitesi ve sınıflandırma kuruluşu gereksinimi ile birlikte teyit edilmelidir.

Hızlı Özellikler

• Ürün tipi: kompakt hidrolik irgat → demir zinciri çekme ve salma için gırtlak tahrikli ekipman, halat depolama ekipmanı değil.
• Demir zinciri aralığı: 12.5-30 mm standart sayfa aralığı → 32 / 34 / 36 mm verileri, teyit edilecek genişletilmiş bir yapılandırma olarak Arka Uç Referansında tutulmaktadır.
• Beslenen tablodan nominal zincir çekme kuvveti: 5.9-38.3 kN → zincir elleçleme seçimi için kullanılır; SWL, MBL veya fren tutma yükü olarak yeniden yazılmamalıdır.
• Beslenen tablodan fren tutma yükü: 30-231 kN → seçilen model için fren kapasitesi referansı; nihai tasarım temeli zincir sınıfına ve zincir durdurucu düzenlemesine bağlıdır.
• Zincir hızı: ≥9 m/dak referans → kompakt gemi demirleme görevleri için uygundur; nihai hız hidrolik akışa, motor deplasmanına ve yük koşuluna bağlıdır.
• Çekme başlığı çekme kuvveti: 5-30 kN → isteğe bağlı yardımcı halat elleçleme fonksiyonu, ayrı olarak belirtilmedikçe sertifikalı bir bağlama vinci yerine geçmez.
• Tahrik düzenlemesi: kompakt şanzımanlı hidrolik motor → model seçimi öncesinde elektrikli HPU veya gemi hidrolik sistemi teyit edilmelidir.
• Kompakt tasarım odak noktası: azaltılmış güverte ayak izi, basitleştirilmiş makine düzenlemesi ve dar ön güverte düzenlerine daha kolay entegrasyon.

Ana Teknik Parametreler

Kompakt Tasarım ve Hidrolik Tahrik Avantajları

• Kompakt düzenleme, hidrolik motoru ve şanzımanı gırtlak grubuna yakın entegre ederek, daha büyük ayrılmış tahrik düzenlemelerine kıyasla makine ayak izini azaltır.
• Her zincir çapı ve sınıfı için eşleşen bir zincir gırtlağı gereklidir. Bir gırtlağın 12.5-30 mm aralığının tamamına uyduğu varsayılmamalıdır.
• Hidrolik tahrik, özellikle geminin zaten bir hidrolik güç kaynağına sahip olduğu veya yakında bir elektrikli HPU'nun düzenlenebileceği durumlarda, demir zinciri elleçleme için yumuşak kalkış torku ve hız kontrolü sağlar.
• Fren ve debriyaj sistemi, gırtlağın salma, tutma ve çekme işlemleri sırasında kontrol edilmesini sağlar. Fren kapasitesi, zincir sınıfı, zincir durdurucu düzenlemesi ve onay gereksinimi ile kontrol edilmelidir.
• Kompakt güverte montajı hala uygun ırgat borusu hizalaması, zincir ambarı yönlendirmesi, fren / debriyaj / hidrolik boru tesisatı için servis erişimi ve yeterli güverte temeli gücü gerektirir.
• Yardımcı bir çekme başlığı takılıysa, hafif halat elleçleme işlemlerini destekleyebilir. Çekme başlığının bir bağlama vinci olarak çalışması bekleniyorsa, ayrı olarak derecelendirilmiş bir bağlama görevi belirtilmelidir.

Seçim ve Sorgulama Rehberi

Adım 1: Demir zinciri çapını teyit edin: 12.5 / 14 / 16 / 17.5 / 19 / 20.5 / 22 / 24 / 26 / 28 / 30 mm.

Adım 2: Zincir sınıfını, bakla standardını, demir ağırlığını ve gerekli demirleme derinliğini veya zincir uzunluğu düzenlemesini teyit edin.

Adım 3: Nominal zincir çekme kuvvetini, kısa süreli çekme / aşırı yük gereksinimini, fren tutma yükünü ve ayrı bir zincir durdurucunun takılı olup olmadığını teyit edin.

Adım 4: Yapılandırmayı teyit edin: tek gırtlak, çift gırtlak, çekme başlığı, debriyaj düzenlemesi, fren tipi ve yerel / uzaktan kumanda gereksinimi.

Adım 5: Hidrolik güç kaynağını teyit edin: mevcut gemi hidrolik sistemi veya elektrik motorlu HPU, basınç, akış, güç kaynağı ve montaj pozisyonunu içerecek şekilde.

Adım 6: Güverte GA çizimini, ırgat borusu / spurluk borusu hizalamasını, zincir ambarı düzenlemesini, temel detaylarını, gemi tipini, sınıf gereksinimini, miktarı, teslimat yerini ve gerekli teslimat süresini sağlayın.

Yapı ve Bileşenler

Hidrolik motor | Kompakt şanzıman | Zincir gırtlağı / kablo kaldırıcı | Belirtilmişse çekme başlığı | Fren sistemi | Debriyaj sistemi | Ana mil ve yataklar | Hidrolik kontrol valfi | HPU veya gemi hidrolik arayüzü | Güverte taban çerçevesi | Temel cıvataları / kaynak arayüzü (uygun olduğu şekilde)

Özel Nitelikler

• Ürün Kategorisi: hidrolik irgat → demir zinciri elleçleme için kompakt güverte makineleri.
• Zincir Aralığı: 12.5-30 mm standart sayfa aralığı → gırtlak profili gerçek zincir çapı ve sınıfı ile eşleşmelidir.
• Zincir Çekme Kuvveti: beslenen tablodan 5.9-38.3 kN → nihai değer sınıf hesaplaması ve seçilen zincir sınıfı ile kontrol edilmelidir.
• Fren Tutma Yükü: beslenen tablodan 30-231 kN → zincir kopma yükü ile aynı değildir ve otomatik olarak bir deneme testi değeri değildir.
• Tahrik Tipi: Hidrolik → elektrikli HPU, gemi hidrolik gücü, basınç, akış ve soğutma düzenlemesi teyit edilmelidir.
• Yapılandırma: isteğe bağlı çekme başlığı ile tek / çift gırtlak → gemi demirleme düzenlemesine ve güverte alanına göre seçilir.
• Kontrol Tipi: Referans olarak yerel joystick veya kontrol valfi → uzaktan kumanda, acil durdurma ve kilitleme fonksiyonları gerekiyorsa belirtilmelidir.
• Yüzey İşlem: Sa 2.5 kumlama + epoksi fabrika astarı referans olarak → nihai kaplama sistemi deniz ortamına ve müşteri gereksinimlerine uyar.
• Sertifika Gereksinimi: Sipariş kapsamına göre ayarlanabilir → sınıf sertifikası, üretici sertifikası, malzeme sertifikası ve test raporu üretimden önce kararlaştırılmalıdır.

Nasıl Çalışır

Hidrolik güç gemi hidrolik sistemi veya elektrikli HPU tarafından sağlanır → Hidrolik motor kompakt şanzımanı tahrik eder → Gırtlak eşleşen demir zincirini kavrar → Debriyaj, tahrik ve gırtlak arasındaki bağlantıyı kontrol eder → Fren, tutma ve salma durumunu kontrol eder → Demir zinciri yükü, irgat tabanı ve güverte temeli aracılığıyla aktarılır

Uygulamalar

Küçük gemiler | İş tekneleri | Balıkçı tekneleri | Devriye tekneleri | Mavnalar | Yardımcı tekneler | Dar ön güverte düzenlemeleri | Kompakt demir zinciri elleçleme sistemleri | Yeni inşa ve değişim projeleri

Sertifikalar ve Avantajlar

Sertifikalar, proje gereksinimlerine, denetim kapsamına, malzeme izlenebilirliğine, test gereksinimine ve sınıflandırma kuruluşu onay prosedürüne göre ayarlanabilir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

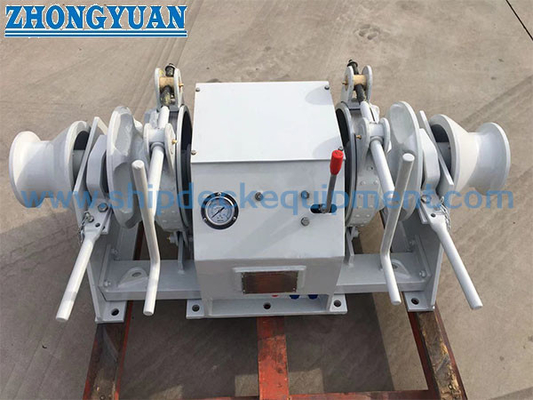

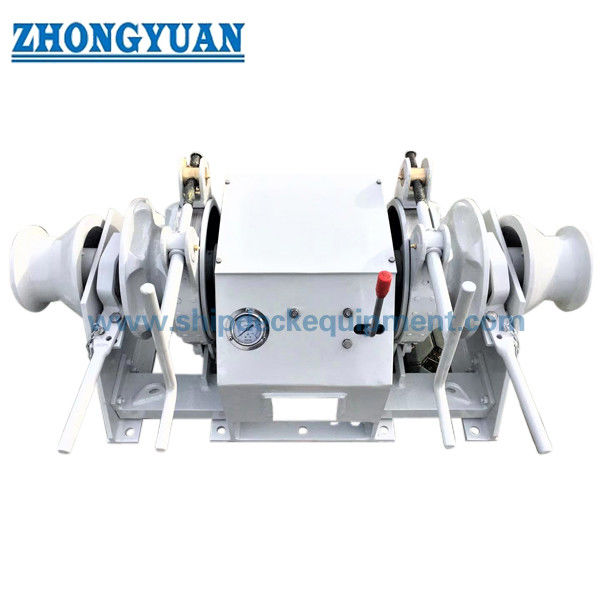

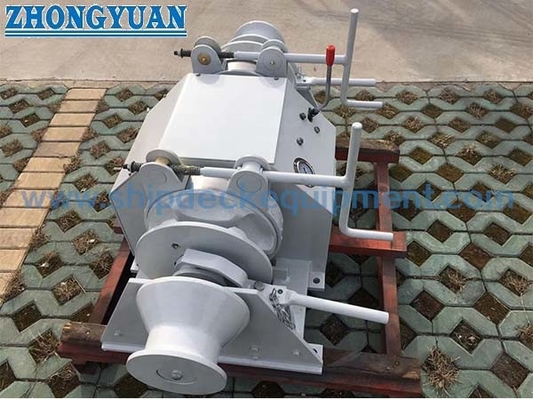

Çizim ve Fotoğraflar

SSS

S1: Bu ürün bir demir irgatı mı yoksa bir offshore demir elleçleme vinci mi?

C1: Bu, gemi demir zinciri çekme ve salma için kompakt bir hidrolik irgattır. AHTS çekme veya demir elleçleme operasyonları için ayrı bir proje tasarımı bu kapsamı teyit etmedikçe, offshore demir elleçleme vinci olarak tanımlanmamalıdır.

S2: Bir irgat 12.5 mm'den 30 mm'ye kadar tüm zincir boyutlarını kapsayabilir mi?

C2: Hayır. Sayfa aralığı bir seriyi tanımlar. Gerçek gırtlak, seçilen zincir çapı, zincir sınıfı ve bakla geometrisi ile eşleştirilmelidir. Zincir çekme kuvveti, fren yükü, motor gücü ve hidrolik parametreler modele göre seçilir.

S3: Teklif öncesinde hangi bilgilere ihtiyaç vardır?

C3: Zincir çapını, zincir sınıfını, demir ağırlığını, zincir uzunluğunu / demirleme derinliğini, gerekli çekme kuvvetini, fren tutma yükünü, zincir durdurucu düzenlemesini, hidrolik güç kaynağını, gemi güç kaynağını, montaj çizimini, sınıf gereksinimini, miktarı, teslimat yerini ve gerekli teslimat süresini teyit edin.
