12.530mm Uzay tasarrufu sağlayan hidrolik çapa ön camı.
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipment |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Model numarası: | Standart ve Özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | As per quotation |
| Ambalaj bilgileri: | Palet veya Özelleştirilmiş |
| Teslim süresi: | teklife göre |
| Ödeme koşulları: | 100.000kg |
| Yetenek temini: | Müşterilerin ihtiyaçlarını karşılamak |
|
Detay Bilgi |
|||
| Çapa zincirinin çapı: | Φ40mm | Çapa yükü: | 68KN |
|---|---|---|---|
| Tether yükü: | 68KN | Halat kapasitesi: | 150m |
| Bağlantı hızı: | 6-18m/dak | Motor gücü: | 30KW |
| Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, vb. | ||
| Vurgulamak: | 30KW hidrolik çapa ırgatı,150m hidrolik çapa ırgatı,30KW elektrikli çapa ırgatı |
||
Ürün Açıklaması
12.530mm Uzay tasarrufu sağlayan hidrolik çapa ön camı.
Ürün Genel Görünümü
Yer tasarrufu sağlayan hidrolik demir yelkenli, sınırlı güverte alanı olan gemilerde demir zinciri taşımacılığı için özel olarak tasarlanmıştır.
Sistem, kompakt bir entegre vites kutusu ve hidrolik motor tasarımı benimserek, güvenilir demir taşıma performansını korurken kurulum ayak izini en aza indirger.
Küçük gemiler, iş tekneleri ve dar ön güverte düzenleri olan teknelere uygundur.
Bu windlass, esas olarak demir zinciri taşımacılığı için tasarlanmıştır ve seçmeli yardımcı ip taşımacılığı çarpma ucundan geçer.
Hızlı Özellikler
• Çapa Zinciri Boyutu: 12.5 ′′ 30 mm
• Çapa Zinciri Çekimi: 5.9~38.3 kN
• Fren tutma yükü: 30231 kN
• Zincir hızı: 915 m/min
• Döner baş çekimi: 5 ̊30 kN
• Zincir Uzunluğu Kapasitesi: 82,5 m'ye kadar
Motor Gücü: 415 kW
• Sürüş Türü: Hidrolik (Elektrik HPU)
• Yapılandırma: Tek / Çift çingene + çarpık uç
• Kontrol: Yerel joystick kontrolü
• Zincir sınıfı: U2 / U3
Ana teknik parametreler
| Zincir (mm) | Zincir çekimi (kN) | Fren yükü (kN) | Hız (m/dakikada) | Değişken çekim (kN) | Motor Gücü (kW) |
| 12.5 | 5.9 | 30 | ≥9 | 5 | 4 |
| 14/16/17.5 | 8.3/10.9/13 | 51/67/80 | ≥9 | 8 | 5.5 |
| 19/20.5/22 | 15.3/17.9/20.6 | 95/110/126 | ≥9 | 10 | 7.5 |
| 24/26 | 24.5/28.7 | 149/175 | ≥9 | 20 | 11 |
| 28/30 | 33.3/38.3 | 202/231 | ≥9 | 30 | 15 |
| 32/34/36 | 43.5/49.1/55.1 | 261/294/329 | ≥9 | 30 | 22 |
Seçim Rehberi
Adım 1 ️ Zincirin Boyutunu Seçin (12,5 ️30 mm) ∙ Adım 2 ️ Zinciri Çek (5.9 ️38.3 kN) 3. Adım: Fren Tutma Yükünü Doğrulayın (30 231 kN) 4. Adım: Zincirin Hızını Seçin (9 15 m/dakikada) 5. Adım: Hidrolik Sürücüyü Doğrulayın 6. Adım: Yapılandırmayı Seçin 7. Adım: Kurulum Düzenlemesi
Yapı ve bileşenler
Yapı ve bileşenler: Hidrolik motor (entegral) Kompakt vites kutusu çingene tekerleği (zincir kullanımı) Dönüşüm başı fren sistemi debriyaj sistemi hidrolik güç ünitesi kontrol valfi taban çerçevesi
Özel Özellikler
Zincir Boyutu. Zincir Çek. Fren Yükü. Döner Çek. Sürüş Tipi. Yapılandırma. Kontrol Tipi.
Özel Yapılandırma ve Sorgu Rehberi
Zincir boyutu. Zincir derecesi. Çekme gereksinimi. Fren yükü. Kurulum alanı. Kontrol sistemi. Gemi tipi.
Nasıl Çalışır?
Hidrolik motor, çapa zincirinin işlenmesi için çingene tekerleğini döndürmek için dişli kutusunu tahrik eder.
Çingene aracılığıyla demir kaldırılır veya düşürülürken, fren ve debriyaj sistemi güvenli yük kontrolünü sağlar.
Kompakt entegre tasarım, sınırlı kurulum alanında verimli çalışmayı sağlar.
Başvurular
Uygulamalar: Küçük gemiler. İş tekneleri. Balıkçı tekneleri. Devriye tekneleri. Dar güverte gemileri.
Sertifikalar ve Avantajlar
Sertifikalar: CCS. NK. BV. ABS. DNV. LR. KR. RINA. IRS. RS.
Avantajları: Uzayı tasarruf eden kompakt tasarım. Entegre hidrolik motor ve vites kutusu. Kolay montaj. Düşük bakım. Güvenilir demir zinciri kullanımı. Sınırlı güverte alanı için ideal.
Çizim ve Fotoğraflar
• Genel düzenleme çizimi
• Kompakt yapı çizimi
• Kurulum planı

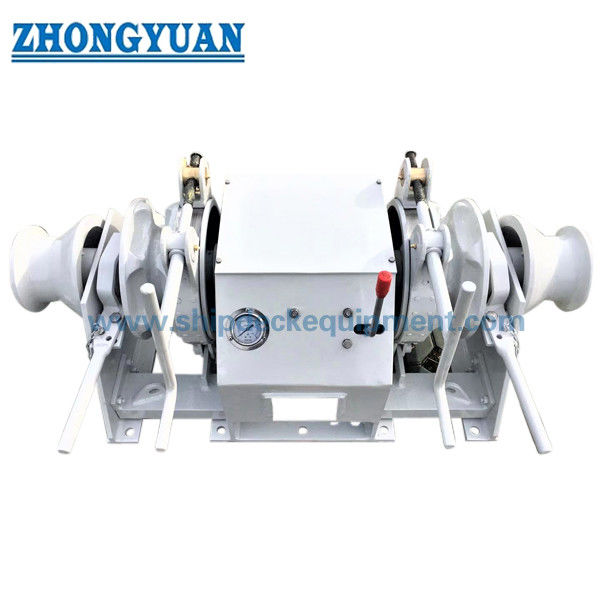

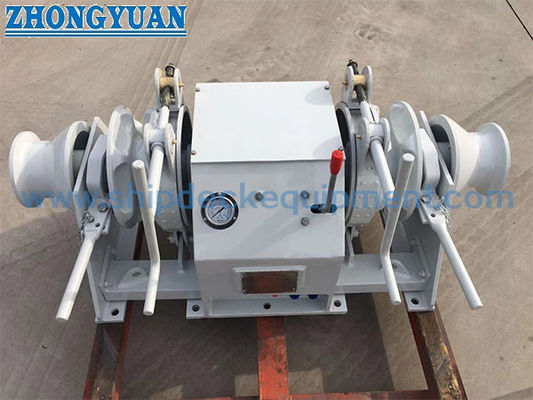

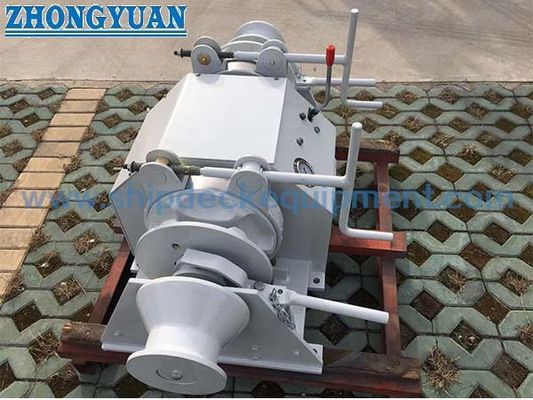

• Ürün fotoğrafları
Sipariş Verme Bilgisi
• MOQ: 1 Birim
• Teslim süresi: Projeye göre
• Ödeme: T/T, L/C
• Özelleştirme: Mümkün
Sık Sorulan Sorular
S1: Bu windlass'ı farklı kılan nedir?
A: Sınırlı güverte alanı için kompakt entegre tasarım.
S2: Büyük gemiler için uygun mu?
A: Özellikle küçük ve orta büyüklükteki gemiler için tasarlanmıştır.
S3: Yapılandırma özelleştirilebilir mi?
C: Evet, çingene ve çarpık yapılandırmaları özelleştirilebilir.
