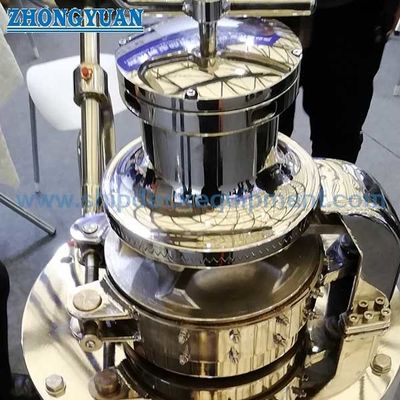

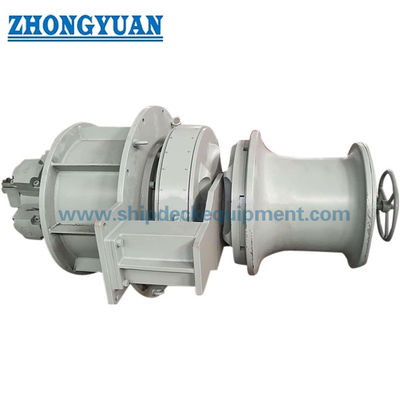

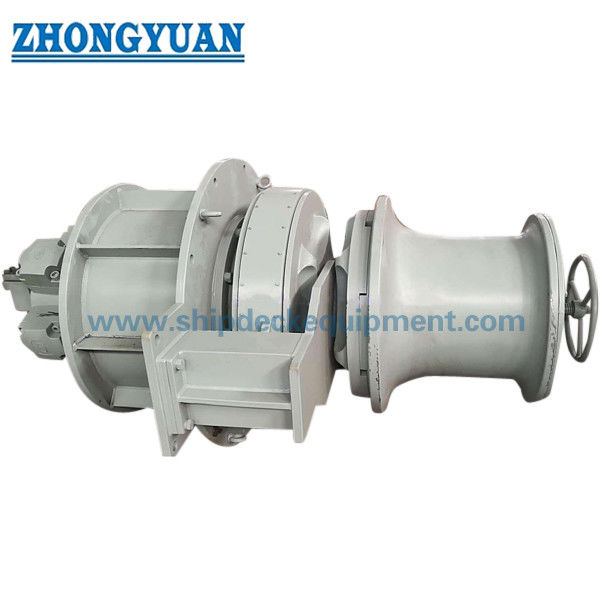

Elektrik Hidrolik Dikey Kapstan Çapa Çapa Çapa Çapa
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipment |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Zincir Boyutu: | 12,5–70 mm | Zincir Sınıfı: | AM2 / AM3 |
|---|---|---|---|
| Çalışma yükü: | 5–250kN | çözgü hızı: | 9–18 m/dak |
| Zincir hızı: | ≥9 m/dak | İp çapı: | 11–46 mm |
| ip tipi: | Çelik / Sentetik | Sürücü Tipi: | Elektrik / Hidrolik |
| Kontrol Tipi: | Yerel / Uzak | Baz Tipi: | Güverte Altı / Yarı / Üstü |
| Başvuru: | Bağlama / Çapa | Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Sertifikası |
| Vurgulamak: | Hidrolik ırgat ırgatı,BV dikey ırgat ırgatı,dikey ırgat ırgatı |
||
Ürün Açıklaması
Elektrik Hidrolik Dikey Kapstan Çapa Çapa Çapa Çapa
Ürün Genel Görünümü
Bir elektrikli hidrolik dikey kapstan demir yelkenli, demirleme işlemleri, demir taşımacılığı ve ip veya zincir kaldırma için tasarlanmış bir deniz güvertesine ait ekipman türüdür.
Elektrikli bir hidrolik güç ünitesi tarafından çalıştırılır, deniz koşullarında istikrarlı tork çıkışı ve güvenilir performans sağlar.
Dikey tasarım, sınırlı güverte alanı ve gemi yapılarına kolay bir şekilde entegre olması için idealdir.
Hızlı Özellikler
• Fonksiyon: demirleme / demirleme / kaldırma
• Zincir boyutu: 12.5 ¢ 70 mm
• Zincir sınıfı: AM2 / AM3
• Çalışma yükü: 5~250 kN
• Dönen baş çapı: 200 ∼ 700 mm
• Dönüşme hızı: 918 m/min.
• İp çapı: 11 ′′ 46 mm
• Sürücü Türü: Elektrik / Elektrik Hidrolik
• Kontrol: Yerel / Uzaktan
Ana teknik parametreler
| Haydi bakalım. |
Çalışmak Yük (KN) |
Nominel Hız (m/dakika) | Dönüştürme yükü (KN) | Motor Gücü (KW) | ||
| AM2 | AM3 | Elektrikli | Hidrolik | |||
| 12.5 | 6.6 | 14.6 | 9 | 5 | 2.2/0.75 | 2.2 |
| 14 | 8.3 | 17.2 | 9 | 6 | 2.2/0.75 | 3 |
| 16 | 10.9 | 20 | 9 | 8 | 2.2/0.75 | 4 |
| 17.5 | 13 | 14.6 | 9 | 10 | Üçte bir.3 | 4/5.5 |
| 19 | 15.3 | 17.2 | 9 | 10 | 4.3/1.7 | 5.5 |
| 20 | 17.9 | 20 | 9 | 15 | 4.3/1.7 | 5.5/7.5 |
| 22 | 20.6 | 23 | 9 | 15 | Altı buçuk.5 | 7.5 |
| 24 | 24.5 | 27.4 | 9 | 20 | 8.5/3.5 | 7.5/11 |
| 26 | 28.7 | 32.1 | 9 | 20 | 8.5/3.5 | 11 |
| 28 | 33.3 | 37.2 | 9 | 25 | 8.5/3.5 | 11 |
| 30 | 38.3 | 42.8 | 9 | 30 | 11/11/7.5 | 15 |
| 32 | 43.5 | 48.6 | 9 | 30 | 11/11/7.5 | 15 |
| 34 | 49.1 | 54.9 | 9 | 40 | 16/16/11 | 15/8.5 |
| 36 | 55.1 | 61.6 | 9 | 40 | 16/16/11 | 18.5 |
| 38 | 61.4 | 68.9 | 9 | 50 | 16/16/11 | 185 / 22. |
| 40 | 68 | 76 | 9 | 60 | 22/22/16 | 22/30 |
| 42 | 75 | 83.8 | 9 | 60 | 22/22/16 | 22/30 |
| 44 | 82.3 | 92 | 9 | 70 | 22/22/16 | 30 |
| 46 | 89.9 | 100.5 | 9 | 80 | 30/30/22 | 30 |
| 48 | 97.9 | 109.4 | 9 | 80 | 30/30/22 | 30/37 |
| 50 | 106.3 | 118.8 | 9 | 90 | 30/30/22 | 37 |
| 52 | 114.9 | 128.4 | 9 | 100 | 30/30/22 | 37/45 |
| 54 | 123.9 | 138.5 | 9 | 100 | 45/45/30 | 45 |
| 56 | 133.3 | 149 | 9 | 120 | 45/45/30 | 45 |
| 58 | 143 | 159.8 | 9 | 120 | 45/45/30 | 45/55 |
| 60 | 153 | 171 | 9 | 140 | 45/45/30 | 55 |
| 62 | 163.4 | 182.6 | 9 | 150 | 45/45/30 | 55 |
| 64 | 174.1 | 194.6 | 9 | 160 | 60/60/45 | 55/75 |
| 66 | 185.1 | 206.9 | 9 | 160 | 60/60/45 | 75 |
| 68 | 196.5 | 219.6 | 9 | 180 | 60/60/45 | 75 |
| 70 | 208.3 | 232.8 | 9 | 200 | 60/60/45 | 75 |
Kapstan Seçim Rehberi
✔ Adım 1 ️ Zincirin Boyutunu Seçin (Merkezi Parametreler)
· 12.5~26 mm → küçük gemiler / hafif görev
· 28 ∙ 42 mm → orta boylu gemiler
· 44×70 mm → ağır yüklü denizaltı
→ Zincirin boyutu çalışma yükünü, motor gücünü ve sistem yapılandırmasını belirler
✔ Adım 2 ️ Çalışma yükünü doğrula
· 5 ̇20 kN → hafif görev
· 20 ̊80 kN → orta yüklü
· 80~250 kN → ağır yüklü
✔ Adım 3 İp Türü ve Diametri
· Çelik tel ip / Sentetik ip
→ Davul boyutunu belirler
✔ Adım 4 ️ Hız
· 912 standart / 1218 yüksek verimlilik
✔ Adım 5
Elektrik / Elektrik Hidrolik
✔ Adım 6 ️ Kontrol
· Yerel / Uzak
✔ Adım 7 ️ Temel Tip
· Güverte alt / yarı / üst
Mühendislik Notu: Zincirin boyutuna, ipi, yükü ve gemi yapısına göre seçilmelidir.
Yapı ve bileşenler
Yapı ve bileşenler: Hidrolik birim. Delek sistemi. Temel.
Özel Yapılandırma ve Sorgu Rehberi
✔ Zincirin boyutu (mm)
✔ Zincir derecesi (AM2 / AM3)
✔ Çalışma yükü (kN)
✔ İp Türü (Çelik / Sentetik)
✔ İp çapı (mm)
✔ Hız (m/dakikada)
✔ Sürücü Türü (Elektrik / Hidrolik)
✔ Kontrol Türü (Yerel / Uzak)
✔ Alt taban tipi (alt / yarı / üst güverte)
→ Çizim, seçim ve teklif için yukarıdaki bilgileri gönderin.
Nasıl Çalışır?
Başvurular
Gemi demirleme operasyonları. Anker zinciri işlemi. Offshore gemileri. Barkalar ve kargo gemileri. Liman ve liman operasyonları. Deniz mühendisliği projeleri.
Sertifikalar ve Avantajlar
CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
Çizim ve Fotoğraflar
• GA çizimi
• Ürün fotoğrafları
• Kurulum çizimi
Sipariş Verme Bilgisi
MOQ 1
Projeye dayalı teslimat
Ödeme T/T L/C
Sık Sorulan Sorular
S: Farklılık kapstanıWindlass'a karşı mı?
A: ip için kapstan, zincir için windlass
