Düşük Voltajlı Kıyı Güç Kablosu Yönetim Sistemi. Gemi-Kıyı Elektrik Kablosu Bobini.

Düşük Voltajlı Kıyı Güç Kablosu Yönetim Sistemi | Gemi-Kıyı Elektrik Kablosu Makarası

Ürün Genel Bakışı

Bu düşük voltajlı kıyı güç kablosu yönetim sistemi, bir gemi ile uyumlu bir yanaşma bağlantısı arasındaki esnek kıyı güç kablosunu depolamak, konuşlandırmak, geri çekmek, yönlendirmek ve izlemek için kullanılan motorlu bir makara tabanlı CMS'dir. Sağlanan referans konfigürasyon, bir elektrik kablosu makarası, redüksiyon dişlisi, elektrikli kayar halka, PLC tabanlı kontrol, gerilim izleme, kablo uzunluğu izleme, kablo yönlendirme düzenlemesi, kıyı güç kablosu ve bağlantı donanımını tek bir entegre kablo taşıma paketi olarak birleştirir.

Sistem, gemi güvenli bir şekilde yanaştıktan sonra düşük voltajlı kıyı bağlantısını destekler. Tam gemi-kıyı elektrik bağlantısı, koruma, güvenlik döngüsü, kilitleme ve yük aktarma dizisi tamamlandıktan sonra, gemi kıyıdan elektrik gücü alabilir ve liman konaklaması sırasında yardımcı dizel jeneratörlerin çalışmasını azaltabilir veya durdurabilir. Bu, yanaşma yerindeki yerel egzoz emisyonlarını ve gürültüyü azaltmaya yardımcı olur. IEC/IEEE 80005-3:2025, geçerli derecelendirme aralığındaki düşük voltajlı kıyı bağlantısı (LVSC) sistemleri için mevcut uluslararası standarttır; nihai uyumluluk, yalnızca kablo makarasından değil, tüm gemi/kıyı sistemi için doğrulanmalıdır.

Hızlı Özellikler

•  Ürün işlevi: Motorlu makara tabanlı kıyı güç Kablo Yönetim Sistemi (CMS) → yanaşma bağlantısı sırasında esnek gemi-kıyı güç kablosunu depolar, konuşlandırır, geri çeker, yönlendirir ve izler.
•  Referans elektrik derecesi: AC 690 V'de 350 A → sağlanan kıyı güç devresi referansını tanımlar; nihai gemi yükü, frekans, topraklama ve kısa devre verileri projeye özel kalır.
• Kıyı güç kablosu: 3×185 + 1×95 + 4×2.5 mm², yaklaşık 50 m, D≤65 mm → elektrikli transfer, makara depolama kapasitesi, yönlendirme geometrisi ve minimum bükülme yarıçapı incelemesi için anahtar girdiler.
•  Otomatik kablo yönetimi: PLC tabanlı gerilim geri bildirimi ile kontrollü boşaltma / geri çekme → makaranın çekme veya çekme vinci olarak kullanılmasını gerektirmeden normal gemi hareketini ve gelgit değişimini karşılamaya yardımcı olur.
•  İzleme ve güvenlik arayüzü: kablo uzunluğu, gerilim, çalışma durumu, alarmlar, acil durdurma ve projeye özel kilitlemeler → LVSC güvenlik mimarisinin bir parçası olarak kontrollü bağlantı ve bağlantı kesmeyi destekler.
•  Tahrik paketi: 2.2 kW motor, 146:1 redüktör, 2.100 N·m referans çıkış torku → yayınlanan konfigürasyonda kontrollü kablo taşıma torku sağlar.
•  Elektrik transferi: kayar halka 3×350 A + 1×200 A + 4×20 A → referans düzenlemede dönen güç, koruyucu toprak ve kontrol devresi transferi sağlar.
•  Standart / koruma temeli: IP56 referans muhafaza koruması ile IEC/IEEE 80005-3:2025 sistem entegrasyon temeli → nihai konektör, muhafaza, kablo, kontrol, sınıf ve siber dayanıklılık kapsamı proje tarafından doğrulanmalıdır.

Ana Teknik Parametreler

Seçim ve Sorgulama Kılavuzu

Adım 1: Tam düşük voltajlı kıyı bağlantısı görevini doğrulayın: gemi nominal voltajı, frekans, gerekli akım / güç, topraklama düzenlemesi, potansiyel kısa devre seviyesi, yanaşma yeri besleme özellikleri ve geçerli IEC/IEEE 80005-3 proje gereksinimleri.

Adım 2: Kıyı güç kablosunu ve konektör arayüzünü doğrulayın: iletken düzenlemesi, kablo tipi, dış çapı, minimum bükülme yarıçapı, konuşlandırılmış uzunluk, fiş / gemi konektörü standardı ve kablo yönetim ekipmanının gemide mi yoksa kıyıda mı olacağı.

Adım 3: Kablo yönetim zarfını doğrulayın: gemi hareketi, gelgit aralığı, makara konumu, kablo besleme yönü, izin verilen gerilim, yönlendirme çerçevesi erişimi, yedek kablo uzunluğu ve mevcut kurulum alanı.

Adım 4: Kontrol ve güvenlik entegrasyonunu doğrulayın: yerel / uzaktan / otomatik çalışma modları, gerilim ve uzunluk izleme, alarm limitleri, acil durdurma, güvenlik döngüsü / kilitleme mantığı, izin sinyalleri ve gemi ve kıyı şalt panoları ile arayüzler.

Adım 5: Otomasyon ve siber dayanıklılık kapsamını doğrulayın: PLC / HMI markası, iletişim protokolü, ağ bağlantısı, uzaktan erişim politikası, yazılım belgeleri, sahip gereksinimleri ve geçerli herhangi bir sınıf siber kuralı. Siber güvenlik uyumluluğu, tanımlanmış bir sistem mimarisi ve onay kapsamı olmadan varsayılmaz.

Adım 6: Teklif için gemi tipi, yeni inşa veya tadilat durumu, sınıflandırma topluluğu, kurulum konumu, miktar, GA / tek hat / arayüz çizimleri, teslimat yeri ve gerekli teslimat süresini sağlayın.

Yapı

Motorlu kablo makarası ve çelik çerçeve | Redüksiyon dişlisi | Elektrikli kayar halka | PLC kontrol sistemi | Histerez kuplajı | Gerilim algılama | Kablo uzunluğu izleme | Kıyı güç kablosu ve konektör arayüzü | Kablo yönlendirme / makara çerçevesi | Kontrol ve bağlantı kutuları

Kıyı Güç Kablosu Yönetimi, Bağlantı ve Güvenlik Avantajları

•  Makaraya dayalı kablo yönetimi, kıyı bağlantı kablosunu kullanılmadığı zaman kontrollü bir düzende saklar ve bağlantı ve bağlantı kesme sırasında kontrollü konuşlandırma ve geri alma sağlar.
•  Otomatik gerilim yönetimi, gemi konumu veya gelgit seviyesi değiştikçe tanımlanmış sınırlar dahilinde kablo boşaltabilir veya geri çekebilir, bu da aşırı kablo gerilimi, kontrolsüz gevşeklik veya makaraya kötü besleme riskini azaltmaya yardımcı olur.
•  Kablo uzunluğu ve gerilim izleme, konuşlandırma durumu için çalışma geri bildirimi sağlar ve alarmlar, izinler, acil durdurma ve projeye özel güvenlik döngüsü mantığı ile entegre edilebilir.
•  PLC, makara yönünü, motor kontrolünü, gerilim geri bildirimini, uzunluk geri bildirimini, yerel / uzaktan komutları ve arayüz sinyallerini koordine edebilir. Nihai neden-sonuç matrisi, gemi ve kıyı elektrik tasarımı ile birlikte doğrulanmalıdır.
•  Kayar halka düzenlemesi, dönen makara aracılığıyla elektriksel sürekliliği sağlar. Nihai akım derecesi, yalıtım seviyesi, sıcaklık artışı, sürünme / boşluk, topraklama ve muayene gereksinimleri onaylanmış elektrik tasarımına uygun olmalıdır.
•  Kablo yönlendirme / makara düzenlemesi, makaraya ve makaradan kablo beslemesini kontrol eder. Yönlendirme geometrisi, gerçek kablo minimum bükülme yarıçapı, konektör taşıma rotası, iskele / güverte düzenlemesi ve beklenen göreceli gemi hareketi ile kontrol edilmelidir.
•  Tam bir LV kıyı bağlantısının parçası olarak CMS, güvenli kablo taşıma işlemini destekleyerek geminin otel ve yardımcı elektrik yükünü kıyı beslemesine aktarabilmesini sağlar. Yerel egzoz emisyonları ve gürültüdeki sonuçta elde edilen azalma, yalnızca tam kıyı bağlantı sistemi güvenli bir şekilde bağlandıktan, enerjilendirildikten ve hizmete alındıktan sonra gerçekleşir.

Özel Nitelikler

• Ürün Kategorisi: Düşük voltajlı kıyı güç Kablo Yönetim Sistemi (CMS) → gemi-kıyı kablosu depolama, konuşlandırma, geri çekme, yönlendirme ve izleme için makara tabanlı ekipman.
•  Referans Elektrik Derecesi: 350 A / AC 690 V → IEC/IEEE 80005-3:2025 uygulama aralığında; tam LVSC uyumluluğu, nihai sistem tasarımına ve onay kapsamına tabidir.
•  Kablo Kapasitesi: Yaklaşık 50 m, D≤65 mm → nihai makara kapasitesi, gerçek kablo yapısına, minimum bükülme yarıçapına, sarım düzenlemesine, konektör kuyruğuna ve yedek dönüşlere bağlıdır.
•  Otomatik Gerilim Yönetimi: PLC + gerilim geri bildirimi → normal gemi hareketi sırasında kıyı kablosunu korumak için tanımlanmış sınırlar dahilinde boşaltma / geri çekmeyi kontrol eder.
•  İzleme: Kablo uzunluğu + gerilim + çalışma durumu → konuşlandırma göstergesini, alarmları, izinleri ve projeye özel kilitleme mantığını destekler.
•  Konektör Arayüzü: Projeye özel → fiş, soket / gemi konektörü, koruyucu toprak, pilot / kontrol kontakları ve geçerli olduğu yerlerde IEC 60309-5 uyumluluğu doğrulanmalıdır.
•  Çevresel Fayda: Kontrollü gemi-kıyı kablosu bağlantısı sağlar → geminin elektrik yükünün kıyı gücüne aktarılmasını destekler, böylece yardımcı jeneratörler yanaşma sırasında azaltılabilir veya durdurulabilir, bu da yerel egzoz emisyonlarını ve gürültüyü azaltmaya yardımcı olur.
• Siber Dayanıklılık: Proje kapsamı tarafından doğrulanacaktır → PLC / HMI ağ bağlantısı, uzaktan erişim, yazılım belgeleri ve sınıf siber gereksinimleri, herhangi bir uyumluluk beyanından önce tanımlanmalıdır.

Nasıl Çalışır

Gemi yanaşır ve LV kıyı bağlantısı hazırlanır → Kablo kontrollü gerilim altında makaradan konuşlandırılır → Fiş / konektör arayüzü güvenli bir şekilde bağlanır → Koruma, güvenlik döngüsü ve kilitleme koşulları tam LVSC sistemi tarafından doğrulanır → Kıyı beslemesi enerjilendirilir ve gemi yükü onaylanmış çalışma dizisine göre aktarılır → Yardımcı jeneratörler liman konaklaması sırasında boşaltılabilir veya durdurulabilir → CMS, bağlıyken kablo gerilimini ve konuşlandırılmış uzunluğu izler → Ayrılmadan önce, yük gemi içi üretime geri döner, kıyı gücü izole edilir, kablo bağlantısı kesilir ve makaraya geri çekilir

Uygulamalar

Yanaşma yerinde düşük voltajlı kıyı bağlantısı | Gemi güvertesi kıyı güç kablosu yönetimi | Kıyı tarafı makara tabanlı CMS | Liman elektrifikasyonu / soğuk demirleme projeleri | Yeni inşa kıyı güç entegrasyonu | Tadilat kıyı bağlantı projeleri | Proje elektrik derecesine tabi uyumlu feribotlar, iş tekneleri, tankerler ve diğer ticari gemiler

Sertifikalar ve Avantajlar

Sınıflandırma denetimi ve sertifikasyonu, proje spesifikasyonuna, ekipman kapsamına, elektrik onay planına ve geçerli sınıf kurallarına göre düzenlenebilir. Kablo yönetim sistemi, konektör arayüzü, koruyucu topraklama / topraklama, elektrik koruması, güvenlik döngüsü, kilitlemeler, kontrol mantığı ve gemi/kıyı uyumluluğu dahil olmak üzere tam LV kıyı bağlantı mimarisinin bir parçası olarak incelenmelidir. Gemi elektrik yükü, geminin liman konaklaması sırasında gemi içi yardımcı üretimden uyumlu bir kıyı beslemesine aktarıldığında, yerel egzoz emisyonlarını ve gürültüyü azaltmaya yardımcı olabilir.

Sertifika: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

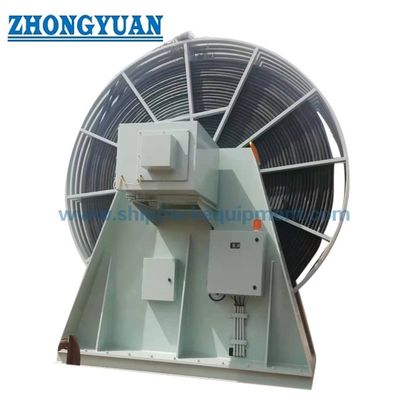

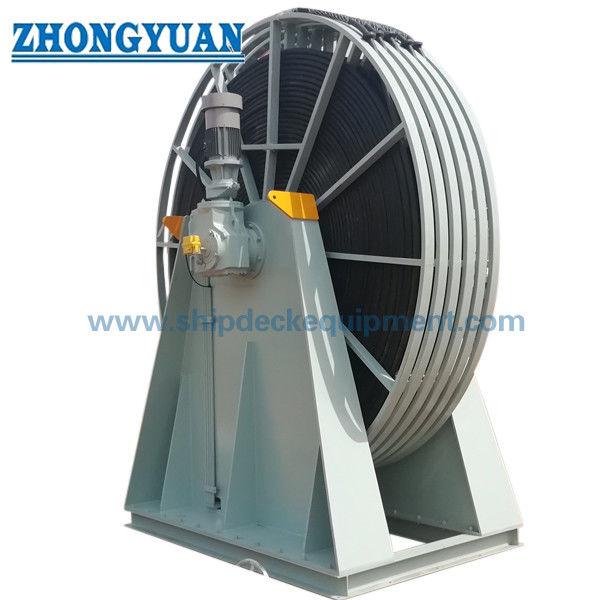

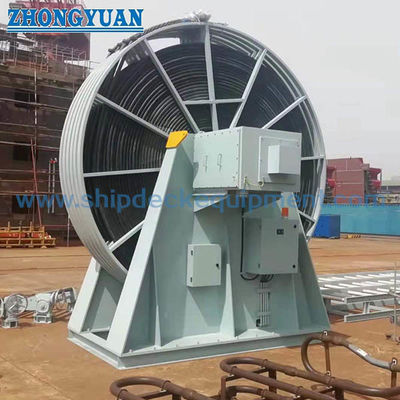

Çizim ve Fotoğraflar

SSS

S1: Bu ürün tam bir düşük voltajlı kıyı bağlantı sistemi midir yoksa bir kablo yönetim sistemi midir?

C1: Sağlanan ekipman öncelikle makara tabanlı bir kıyı güç Kablo Yönetim Sistemidir (CMS). Esnek kıyı kablosunu depolar, konuşlandırır, geri çeker, yönlendirir ve izler. Tam bir LVSC kurulumu normalde gemi ve kıyı tarafı şalt panoları, koruma, topraklama / topraklama, güvenlik döngüsü ve kilitleme işlevleri, konektör arayüzleri ve proje tarafından tanımlanan diğer elektrikli ekipmanları da içerir. Bu kapsamlar tekliften önce doğrulanmalıdır.

S2: Kıyı güç kablosu yönetim sistemi limanda emisyonları azaltmaya nasıl yardımcı olur?

C2: CMS, fiziksel gemi-kıyı kablosu bağlantısını sağlar ve gemi yanaşmışken kontrollü kablo konuşlandırmasını sürdürür. Tam kıyı bağlantı sistemi güvenli bir şekilde enerjilendirildikten ve gemi yükü kıyı gücüne aktarıldıktan sonra, geminin işletme prosedürü tarafından izin verildiği ölçüde yardımcı dizel jeneratörler boşaltılabilir veya durdurulabilir, bu da liman konaklaması sırasında yerel egzoz emisyonlarını ve gürültüyü azaltmaya yardımcı olur.

S3: Teklif ve sınıf incelemesinden önce hangi bilgilere ihtiyaç vardır?

C3: Kıyı voltajı, frekans ve gerekli yük; kablo tipi, iletken boyutu, DÇ, minimum bükülme yarıçapı ve uzunluğu; konektör standardı; gemi güvertesi veya kıyı tarafı kurulum konumu; gemi tipi; gelgit / hareket zarfı; yönlendirme çerçevesi gereksinimi; gerilim ve uzunluk izleme işlevleri; kontrol arayüzleri; PLC / HMI ve siber dayanıklılık gereksinimleri; sınıflandırma topluluğu; GA / elektrik çizimleri; miktar; teslimat yeri ve gerekli teslimat süresini sağlayın.
