10 ′′20 kN Elektrikli Konaklama Merdiven Çarkı. ISO 7364 Gemi Güvertesine Binme Merdiven Desteği

10 ′′20 kN Elektrikli Konaklama Merdiven Çarkı. ISO 7364 Gemi Güvertesine Binme Merdiven Desteği

Ürün Genel Görünümü

10 ′′ 20 kN elektrikli konaklama merdiveni vinç, binme düzenlemeleri sırasında konaklama merdivenini indirmek, kaldırmak ve sağlamlaştırmak için kullanılan bir gemi güvertesinde kullanılan makine parçasıdır.Elektrikli bir sürücü ile düzenlenmiştir., vites kutusu vitesi, davul, tel ip sistemi, fren / tutma cihazı, manuel yedek sürücü ve yerel kontrol ekipmanları.destek yükü, tel ip kapasitesi, kurulum konumu, güç kaynağı, kontrol düzenlemesi ve geminin binme düzenlemesinin çizimi.

Teslim edilen ürün adı, "pilot merdiven vinç" kullanılır, ancak standart kontrol, ISO 7364:2016'nın konaklama merdiven vinçleri için adlandırıldığını göstermektedir.Pilot merdivenin vinç makaraları ise ISO 24136 tarafından ayrı ayrı kapsamaktadır.:2021. Bu nedenle bu sayfa ürünü ISO 7364 elektrikli konaklama merdiven vinci olarak konumlandırır. Eğer gerçek proje bir pilot merdiven vinci makara için ise, ISO 24136, SOLAS V/23,IMO pilot transfer gereksinimleri, ve teknenin onaylı pilot transfer düzenlemesi nihai tekliften önce onaylanmalıdır.

Hızlı Özellikler

• Ürün türü: elektrikli konaklama merdiven vinci → merdivenin kontrol edilen indirimi, kaldırılması, tutulması ve yerleştirilmesi için güverte makineleri.
• Standart temel: ISO 7364:2016 → resmi ISO kapsamı yerleşim merdiven salıncaklarıdır; pilot merdiven salıncaklarının makaraları ISO 24136 uyarınca kontrol edilmelidir:2021.
• İsimli davul yükü: 10 / 16 / 20 kN → seçim merdiven ağırlığına, ip çıkışına, davul yüküne ve onaylanmış gemi düzenine göre yapılmalıdır.
• Destek yükü: 30 / 48 / 60 kN → sağlanan seçim verileri olarak kullanılır ve personel için kaldırma SWL olarak yeniden yazılmamalıdır.
• Yükseltme hızı: 8.09 ̇ 20.7 m/min sağlanan model verilerine göre → nihai hız, binme işlemi ve güvenli kontrol gereksinimlerine uygun olmalıdır.
• Tel ip: 6×37-13.0-170-1 tedarik edildiği gibi → tam ip standardı, germe derecesi, galvanizasyon ve sertifika kapsamı onaylanmalıdır.
• Kablo kapasitesi: 37 / 50 / 95 m → merdiven yolculuğu, davul katmanı kontrolü ve mevcut gemi yanı yüksekliği için önemlidir.
• Sürücü ve yedek: El ile çalıştırılan elektrikli motor sürücüsü → El sürücüsü, proje düzenlemesine göre acil durum veya güç arızası kurtarma için kullanılır.
• Fabrika testi: yüksüz çalışma testi, davul yük testi ve statik tutma testi, sipariş kapsamına ve denetim gereksinimine göre düzenlenebilir.
• Yüzey işlemi: Sa 2.5 patlama + referans olarak epoksit kaplama → nihai kaplama sistemi, kapın özelliklerini veya müşteri gereksinimlerini takip eder.

Ana teknik parametreler

Seçim ve Soruşturma Rehberi

Adım 1:Projenin ISO 7364 konaklama merdiveni vinç veya pilot merdiven vinç bobini gerektirdiğini doğrulayın. ISO 7364 ve ISO 24136 farklı ekipmanları kapsadığı için bu nokta öncelikle netleştirilmelidir.

Adım 2:Ad modelini doğrulayın: konaklama merdiveninin ağırlığına, halatın açılmasına, yolculuk yüksekliğine, konaklama pozisyonuna ve onaylanmış binme düzenlemesine göre 10 kN, 16 kN veya 20 kN.

Adım 3:Tek davul veya çift davul düzenini, tel ipi kapasitesini, sarma tabakası gereksinimini, davul yönelimini ve geçerli ise sol / sağ el düzenini doğrulayın.

Adım 4:Sürücüyü ve kontrolü onaylayın: elektrik motoru özellikleri, güç kaynağı, yerel kontrol istasyonu, acil duraklama, manuel yedek erişim ve herhangi bir uzaktan kumanda gereksinimi.

Adım 5:Güvenliği ve denetim kapsamını doğrulayın: fren / tutma cihazı, statik tutma testi, yüksüz çalışma testi, davul yükü testi, malzeme sertifikası, sınıf tanığı ve kabul kriterleri.

Adım 6:Merdiven çizimi, vinç temeli çizimi, güverte düzenlemesi, mevcut kurulum alanı, miktar, sertifika gereksinimleri, teslimat yeri ve gerekli teslimat süresi.

Yapı

Electric motor | Gearbox transmission system | Single or double drum | Wire rope and rope termination | Brake / holding device | Manual backup drive | Local control station | Deck foundation and base frame | Protective cover or guard if specified

Gemiye binme ekipmanları, sürüş ve güvenlik avantajları

• Elektrikli tahrik, konaklama merdivenini düşürmek ve kurtarmak için kontrol edilen davul dönüşünü sağlarken, vites kutusu oranı davul yükü ve çalışma hızına uymak için seçilir.
• El yedek sürücüsü, elektrik enerjisi mevcut olmadığında kurtarma işlemini sağlar, ancak erişim, çalışma boşluğu ve kolu düzenlemesi gemi düzenlemesi çizimi ile onaylanmalıdır..
• Fren veya tutma aygıtı kritik bir güvenlik parçasıdır. Sürme kapasitesi, statik test yükü, serbest bırakma yöntemi ve denetim kapsamı üretimden önce onaylanmalıdır.
• Tel ip kapasitesi ve sargı katmanları güvenli yolculuk ve depolamayı etkiler. Aşırı ip katmanları veya yanlış ip kuruluşu düzensiz sargıya, ip hasarına veya düşük operasyonel güvenilirliğe neden olabilir.
• ISO 7364 konaklama merdiven vinçleri için, ekipman merdiven taşıma ve tutma için tasarlanmıştır. Genel amaçlı kaldırma vinci veya personel kaldırma cihazı olarak pazarlanmamalıdır.
• Pilot aktarım düzeninde kullanılırsa, vinç rulo pozisyonu güvenli erişimi engellememelidir.ve gerçek düzenleme onaylanmış pilot transfer düzenlemesine ve geçerli bayrak / sınıf gerekliliklerine uymalıdır..
• Yüksüz çalışma testi, davul yük testi, statik tutma testi ve sınıf denetimi sipariş kapsamına göre düzenlenebilir, ancak test değerleri ve kabul kriterleri tekliften önce anlaşılmalıdır.

Özel Özellikler

• Standart: ISO 7364:2016 → gemiler için geçerlidir; eğer proje pilot merdiven merdiven bobinleri için ise ISO 24136'yı onaylayın.
• İsimsel Model: 10 / 16 / 20 kN → davul yükü, destek yükü, merdiven düzenlemesi ve tel ip kapasitesi ile seçin.
• Davul Türü: tek davul veya çift davul → iz merdiven türü ve gemi binme düzenlemesi.
• Yükseltme Hızı: 8.09 ̇ 20.7 m/min sağlanan verilerden → sipariş vermeden önce gerekli çalışma hızını ve kontrol yöntemini onaylayın.
• Tel ip: 6×37-13.0-170-1 → temin edilen ip özelliği; nihai ip sınıfı, bitirme, sertifika ve güvenlik faktörü onaylanmalıdır.
• Sürüş Türü: elektrikli motor sürüşü → motor gücü, voltaj, frekans, yalıtım sınıfı ve deniz elektrik gereksinimleri doğrulanmalıdır.
• El yedekleme: yapılandırmaya göre kullanılabilir → elektrikli tahrik kullanılamayan durumlarda kurtarma işlemi için kullanılır.
• Kontrol: sağlanan yerel kontrol → gereksinim durumunda uzaktan kumanda, sınır anahtarı, acil durma veya kilitleme gereksinimi belirtilmelidir.
• Yüzey Tedavisi: Sa 2.5 patlama + epoksi kaplama → son kaplama, renk ve korozyon koruması, kap spesifikasyonunu takip eder.
• Sertifika gereksinimi: sipariş kapsamına göre mevcuttur → sınıf sertifikası, üreticinin sertifikası, malzeme sertifikası ve tanık raporu üretimden önce onaylanmalıdır.

Nasıl Çalışır?

Operator activates local control → Electric motor drives the gearbox and drum → Wire rope pays out or winds in to lower or recover the accommodation ladder → Brake / holding device secures the drum when stopped or in stowage condition → Manual backup can be used for emergency recovery according to the approved operating procedure

Başvurular

Konaklama merdivenleri kullanımı. Gemi binme düzenlemeleri. Kargo gemileri. Tanker gemileri. Toplu taşıyıcı gemileri. Konteyner gemileri. Yolcu erişim düzenlemeleri. Yeni binalar ve güverte makineleri projeleri.

Sertifikalar ve Avantajlar

Sertifikalar proje gereksinimine, denetim kapsamına, malzeme izlenebilirliğine, test gereksinimine ve sınıf topluluğu onay prosedürüne göre düzenlenebilir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

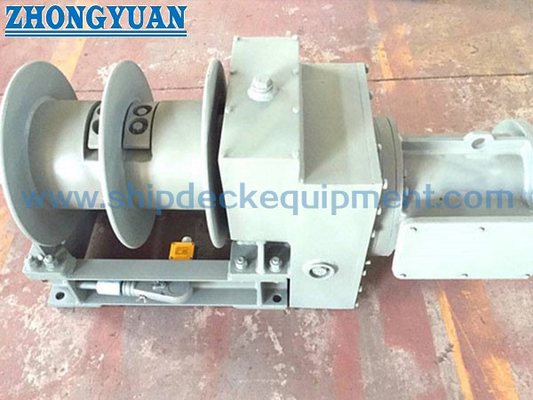

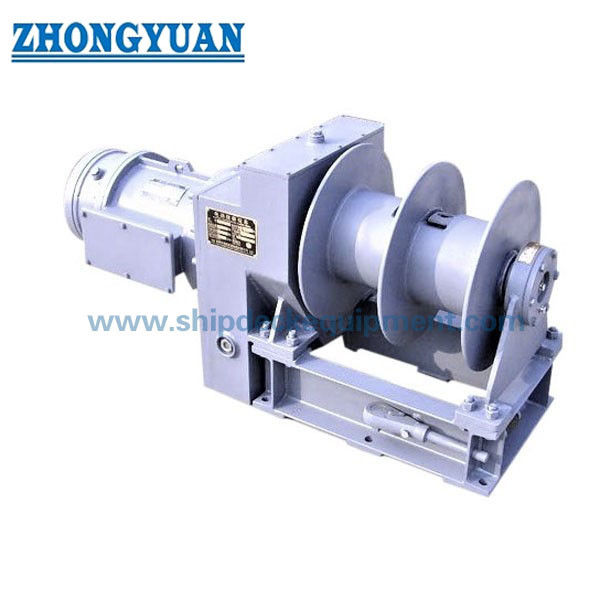

Çizim ve Fotoğraflar

Sık Sorulan Sorular

S1: ISO 7364 bir pilot merdiven vinç standardı mı?

A1: No. ISO 7364:2016, konaklama merdiven salıncakları için ISO standardıdır. Eğer proje bir pilot merdiven salıncak rulo için ise, ISO 24136:2021 ve uygulanabilir pilot transfer düzenlemesi gereksinimleri nihai teknik onaydan önce kontrol edilmelidir..

S2: Bu vinç insan kaldırma için kullanılabilir mi?

A2: İnsan kaldırma vinci olarak tanımlanmamalıdır. Vinç, konaklama merdivenini taşımak ve tutmak içindir. Personel taşıması güvenliği, tam onaylı merdiven düzenine bağlıdır.erişim platformu, emniyet noktaları, operasyon prosedürü ve sınıf / bayrak onayı.

S3: Ödeme yapmadan önce hangi bilgilere ihtiyaç duyulur?

A3: Standart temel, nominal model, merdiven çizimi, davul türü, tel ip kapasitesi, güç kaynağı, kontrol yöntemi, kurulum temeli, manuel yedekleme düzenlemesi, test gereksinimini doğrulayın.Sertifika kapsamı, miktar, teslimat yeri ve gerekli teslimat süresi.
