Gemi Çekici Çubuklu Güverte Montajlı Gemi Çekici Koltuğu JIS F 2029 Acil Çekici Ayar

Ürün ayrıntıları:

Menşe yeri: Çin
Marka adı: Zhongyuan Marine Equipmen
Sertifika: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
Model numarası: standart veya özelleştirilmiş

Ödeme & teslimat koşulları:

Min sipariş miktarı: 1 adet
Fiyat: Based on quotation
Ambalaj bilgileri: Standart palet veya özelleştirilmiş ambalajı dışa aktarın
Teslim süresi: Proje gereksinimlerine göre
Ödeme koşulları: T/T, L/C
Yetenek temini: Proje gereksinimlerine göre özel üretim
En iyi fiyat İletişim

Detay Bilgi
Standart: JISF2029-1997 Nominal No.: 52-132
Uygulanabilir Ankraj Zincirinin Nominal Çapı: 50-132mm Malzemeler: C-Mn Çelik, Yumuşak Çelik
Ağırlık: 55 ila 723 kg Yüzey İşlem: S2.5 + 3 kat epoksi boyaya kumlama, galvanizli
Sınıflandırma Sertifikaları: CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, vb.
Vurgulamak:

Çekme JIS F 2029-1997 bağlama braketi

,

JIS F 2029-1997 bağlama braketi

,

JIS F 2029 Gemi Çekme Ekipmanı

Ürün Açıklaması

Güverteye Monte Çekme ve Bağlama Braketi Kayar Pimli | JIS F 2029:1997



Ürün Genel Bakışı

JIS F 2029 güverteye monte gemi çekme braketi, acil durum çekme düzeneklerinde bir aşınma zincirinin uç halkasını sabitlemek için kullanılan kaynaklı bir bağlantı elemanıdır. Ana yapısı, bir taban plakası üzerinde iki paralel dikey halka plakası, zincir uç halkasından geçen enine kayar bir pim, bir pim destek plakası ve tutma için bir durdurucu pimden oluşur.

Sağlanan JIS F 2029-1997 aralığı, 50 ila 132 mm arasındaki uygun çapa zinciri çapları için 52 ila 132 nominal numaralarını kapsar. Braket normalde gemi tasarımına göre baş güverteye veya onaylanmış başka bir çekme noktasına yerleştirilir. Genel bir bağlama babası veya halat yönlendirme babası değildir. Nihai seçim, zincir sınıfını ve uç halka geometrisini, onaylanmış çekme yükünü, çekme hattını, pim ve plaka malzemelerini, güverte takviyesini, kaynak detaylarını, pim kullanımına erişimi ve sınıflandırma gereksinimlerini dikkate almalıdır.



Hızlı Özellikler

  • Ürün tipi: Güverteye monte gemi çekme braketi → aşınma zinciri uç halkasını onaylanmış bir acil durum çekme düzenek içinde sabitler.
  • Yapı: Paralel halka plakaları + enine kayar pim + pim destek plakası + durdurucu pim → çıkarılabilir ana pim ile pozitif bir zincir ucu bağlantısı sağlar.
  • Standart referans: JIS F 2029-1997 → nihai veri sayfası yayınlanmadan önce proje kabul edilen baskısı ve resmi standart durumu doğrulanmalıdır.
  • Nominal aralık: No. 52 ila No. 132 → 50-52 mm'den 124-132 mm'ye kadar uygun çapa zinciri çaplarına karşılık gelir.
  • Hesaplanan kütle: 55 ila 723 kg → taşıma, nakliye, kurulum planlaması ve ön nakliye tahminini destekler.
  • Kurulum: Takviyeli güverte yapısına kaynaklı taban plakası → braket yük yolu, kaynak detayları ve yerel güverte takviyesi gemi tasarım onayını gerektirir.
  • Malzeme seçenekleri: Sağlanan bilgilere göre C-Mn çeliği veya yumuşak çelik → kesin plaka, pim, destek plakası ve durdurucu pim sınıfları ayrı ayrı doğrulanmalıdır.
  • Yük temeli: Sağlanan tabloda herhangi bir SWL veya çekme tasarım yükü belirtilmemiştir → zincir çapı boyutsal bir seçim referansıdır, onaylanmış çekme yükü doğrulaması yerine geçmez.

Ana Teknik Parametreler

Nominal
No		 Nominal çap.
uygun
çapa zinciri		 Taban
plaka		 Pim Kaynak
Bacak Uzunluğu
L1 L2 L4 B B1 B2 t3 D L l l1 l2 l3 t4 h d1 f f1
52 50 ila 52 425 470 95 70 165 230 12 65 430 80 175 175 135 32 100 13 10 7
56 54 ila 56 450 500 100 75 180 250 14 70 455 80 190 185 145 32 110 13 11 7
60 58 ila 60 475 540 115 80 195 260 16 75 475 80 200 195 155 32 120 13 12 8
64 62 ila 64 500 580 120 85 205 270 16 80 505 80 215 210 170 32 130 13 12 8
68 66 ila 68 530 610 125 90 220 300 19 85 525 80 225 220 175 32 140 16 13 9
73 70 ila 73 560 660 130 100 235 310 19 90 560 80 245 230 190 32 150 16 14 9
78 76 ila 78 600 700 140 105 260 340 22 95 590 80 260 250 200 32 160 16 15 10
84 81 ila 84 620 760 150 110 270 360 22 100 615 80 275 260 210 32 170 16 16 10
90 87 ila 90 695 810 160 120 295 390 25 110 685 100 300 285 235 40 180 16 17 10
95 92 ila 95 725 860 170 130 305 410 25 120 720 100 320 300 245 40 190 19 18 11
102 97 ila 102 765 920 185 135 330 440 28 130 745 100 330 315 260 40 205 19 19 11
111 105 ila 111 805 1000 200 145 350 470 28 140 790 100 355 335 280 40 220 19 20 11
120 114 ila 120 850 1080 220 160 370 510 28 150 845 100 385 360 305 40 240 19 21 11
132 124 ila 132 910 1200 240 175 395 560 30 160 905 100 415 385 330 40 260 19 22 11



Nominal
No		 Nominal çap.
uygun
çapa zinciri		 Halka plakası

Pim destek

plakası

 Durdurucu
Pim

Hesaplanan

Kütle
(kg)
L3 H D1 D3 R t t1 D2 S e l4
52 50 ila 52 415 130 70 160 95 22 14 72 245 15 115 55
56 54 ila 56 450 140 75 170 100 25 14 77 255 15 120 70
60 58 ila 60 480 150 80 180 105 25 16 82 265 15 130 83
64 62 ila 64 510 160 85 190 110 28 16 87 280 15 135 99
68 66 ila 68 545 170 90 200 120 28 19 92 290 18 145 121
73 70 ila 73 585 180 95 220 130 30 19 97 305 18 150 144
78 76 ila 78 625 195 100 230 135 32 22 102 320 18 160 180
84 81 ila 84 670 210 105 250 145 35 22 107 330 18 165 219
90 87 ila 90 720 225 115 270 160 38 25 117 375 18 180 280
95 92 ila 95 760 235 120 280 170 38 28 127 390 21 190 321
102 97 ila 102 815 255 135 300 180 40 28 137 405 21 205 386
111 105 ila 111 890 275 145 330 190 45 28 147 425 21 215 465
120 114 ila 120 960 300 155 350 205 50 30 157 450 21 230 586
132 124 ila 132 1050 330 165 390 225 50 35 167 480 21 245 723



Seçim ve Sorgulama Kılavuzu

Adım 1: JIS F 2029, nominal numara 52-132, uygun zincir çapı, zincir sınıfı ve gerçek uç halka boyutlarını doğrulayın.

Adım 2: Gemi acil durum çekme düzenek içindeki braket işlevini, kurulum konumunu, çekme yönünü, çekme hattı açısını ve mevcut çalışma erişimini doğrulayın.

Adım 3: Onaylanmış çekme tasarım yükünü, zincir MBL veya proje yük temelini, gerekli güvenlik faktörlerini ve herhangi bir test yükü gereksinimini sağlayın; SWL'yi yalnızca nominal sayıdan türetmeyin.

Adım 4: Taban plakası, halka plakası, pim, destek plakası ve durdurucu pim malzemelerini, uygun olduğu durumlarda düşük sıcaklık veya özel hizmet gereksinimleri dahil olmak üzere doğrulayın.

Adım 5: Güverte takviyesini, temel çizimini, kaynak hazırlığını, kaynak bacak boyutlarını f / f1, WPS gereksinimini, inceleme kapsamını ve kayar pim çıkarma ve tutma erişimini doğrulayın.

Adım 6: Yüzey işlemini, nihai gemi kaplama sistemini, çıkarılabilir pim çevresindeki korozyon korumasını, malzeme izlenebilirliğini, sınıf topluluğunu ve sertifika kapsamını doğrulayın.

Adım 7: Miktarı, resmi standart çizimi veya GA çizimini, mevcutsa kurulum fotoğraflarını, teslimat yerini, gerekli teslimat süresini ve paketleme veya nakliye sınırlamalarını sağlayın.



Yapı

Kaynaklı taban plakası | İki paralel dikey halka plakası | Enine kayar ana pim | Pim destek plakası | Durdurucu pim | Zincir uç halkası kavrama alanı | Güverte kaynak arayüzü | Belirtilen korozyon koruma sistemi



Çekme Bağlantısı, Kaynak ve Mühendislik Avantajları

  • Enine kayar pim, aşınma zinciri uç halkası boyunca doğrudan mekanik bir bağlantı oluşturur, halat yönlendirme elemanının çekme bağlantı noktası olarak yanlış kullanımını önler.
  • Paralel halka plakaları, pimi zincir halkasının her iki tarafında destekler; plaka aralığı, delik hizalaması ve pim uyumu, kurulum girişimini ve düzensiz yerel teması önlemek için kontrol edilmelidir.
  • Pim destek plakası ve durdurucu pim, kullanım ve tutma işlevleri sağlar, ancak nihai tutma düzenlemesi ve çıkarma yönü, kurulu güverte düzeninde erişilebilir kalmalıdır.
  • Kaynaklı taban plakası, çekme tepkilerini gemi yapısına aktarır. Güverte kaplaması, güverte altı sertleştirmeleri, braketler, kaynak uzunluğu ve yük yönü gemi tasarımcısı veya sınıflandırma topluluğu tarafından doğrulanmalıdır.
  • Standart boyut aralığı, birkaç çapa zinciri çapı için boyutsal uyumluluk sağlar, ancak nihai uygunluk hala zincir sınıfına, uç halka formuna, proje çekme yüküne ve onaylanmış acil durum çekme düzenekine bağlıdır.
  • Pim yüzey durumu, kenar radyüsleri, delik yüzeyi ve korozyon koruması, zincir halkasının hasar veya kaçınılmaz sıkışma olmadan bağlanıp çıkarılabilmesi için kontrol edilmelidir.
  • Malzeme izlenebilirliği, boyutsal inceleme, kaynak kontrolü ve proje bazlı inceleme, kabul edilen inceleme ve sertifikasyon kapsamına göre düzenlenebilir.

Özel Nitelikler

  • Standart: JIS F 2029-1997 → gemi veya tersane spesifikasyonu JIS çekme braketi boyutsal serisini benimsediğinde kullanılır.
  • Nominal Numara: 52 / 56 / 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 111 / 120 / 132 → başlangıçta uygun zincir çapı aralığına göre seçilir.
  • Uygun Zincir Çapı: Genel aralık 50-132 mm → gerçek zincir sınıfı ve uç halka geometrisi de doğrulanmalıdır.
  • Bağlantı Yöntemi: Zincir uç halkasından kayan enine pim → pim çapı ve uyumu seçilen nominal numaraya ve onaylanmış çizime göre belirlenir.
  • Kurulum: Güverte kaynaklı → yerel güverte takviyesi, kaynak detayları ve çekme yükü yönü proje onayı gerektirir.
  • Malzeme: Sağlanan bilgilere göre C-Mn çeliği / yumuşak çelik → bireysel bileşen sınıfları ve pim özellikleri doğrulanacaktır.
  • Yüzey İşlemi: Referans olarak Sa 2.5 kumlama + epoksi atölye astarı → nihai kaplama gemi boyama spesifikasyonuna göre yapılır.
  • Sertifika Gereksinimi: Proje kapsamına göre mevcuttur → tekliften önce malzeme sertifikaları, üretici belgeleri, sınıf denetimi ve test tanıklığı doğrulanmalıdır.

Nasıl Çalışır

Aşınma zinciri uç halkası paralel halka plakaları arasına yerleştirilir → Kayar pim halka plakalarından ve zincir halkasından geçirilir → Durdurucu pim ana pimi tutar → Çekme kuvveti zincirden pim ve halka plakaları aracılığıyla aktarılır → Kaynaklı taban ve takviyeli güverte yapısı tepkiyi gemiye taşır



Uygulamalar

Acil durum çekme düzenekleri | Baş güverte çekme istasyonları | Onaylanmış düzenek bu braketi belirttiği tankerler ve kargo gemileri | Yeni inşa projeleri | Çizim onayı şartıyla değiştirme ve yenileme projeleri



Sertifikalar ve Avantajlar

Sertifikalar ve inceleme belgeleri proje gereksinimlerine, malzeme izlenebilirliğine, onaylanmış çizime, inceleme kapsamına ve sınıf topluluğu prosedürüne göre düzenlenebilir. Sınıf onayı ve tanıklı testler, siparişte belirtilmedikçe varsayılan olarak dahil değildir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

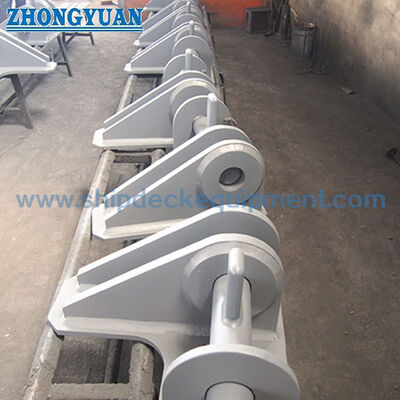

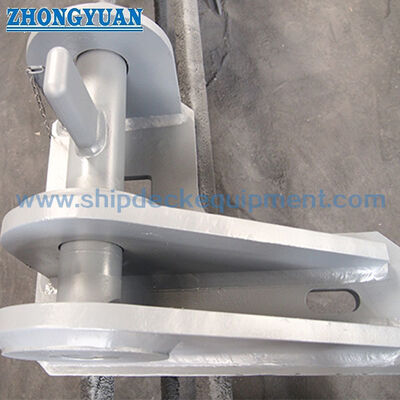

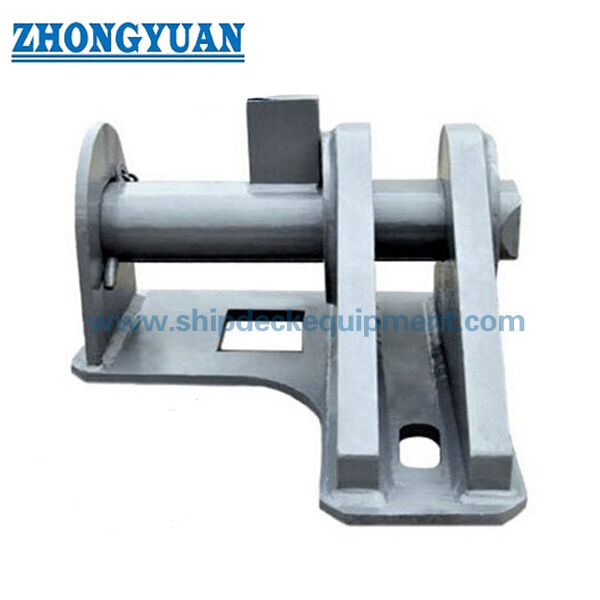

Çizim ve Fotoğraflar

Gemi Çekici Çubuklu Güverte Montajlı Gemi Çekici Koltuğu JIS F 2029 Acil Çekici Ayar

Gemi Çekici Çubuklu Güverte Montajlı Gemi Çekici Koltuğu JIS F 2029 Acil Çekici Ayar

SSS

S1: JIS F 2029 braketi bir bağlama babası veya halat kılavuzu mudur?

C1: Hayır. Enine pimli bir aşınma zincirinin uç halkasını sabitlemek için bir çekme bağlantı elemanıdır. Bir baba, babalık, babalık, babalık veya genel halat yönlendirme bileşeni olarak tanımlanmamalıdır.

S2: Braket yalnızca çapa zinciri çapına göre mi seçilebilir?

C2: Zincir çapı ilk boyutsal referanstır. Nihai seçim ayrıca zincir sınıfını, uç halka boyutlarını, çekme tasarım yükünü, çekme hattını, pim ve plaka malzemelerini, güverte takviyesini, kaynak detaylarını ve sınıf onay gereksinimlerini doğrulamalıdır.

S3: Tekliften önce hangi bilgiler gereklidir?

C3: JIS F 2029 nominal numarasını, zincir spesifikasyonunu ve uç halka çizimini, çekme yükü temelini, kurulum konumunu, yük yönünü, malzeme sınıflarını, güverte temelini, kaynak ve inceleme gereksinimlerini, kaplama sistemini, sertifika kapsamını, miktarı, teslimat yerini ve teslimat programını doğrulayın.
