Sınıf Onayı MED Serbest Düşme Cankurtaran Gemisi Denize İndirme Aleti Can Kurtarma Ekipmanı
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Davit adı: | JYF75 Serbest düşüşlü cankurtaran filikası için fırlatma cihazı | Vinç adı: | FW45 Hidrolik vinç |
|---|---|---|---|
| Cankurtaran botu için matafora: | JYM-FN-6.65 | Operasyon yöntemleri: | Kol-Hidrolik çalışma |
| Ekipman ve güverte arasındaki bağlantı tipi: | Kaynak | Mataforanın çalışma yükü: | 75kN |
| Kaldırma yükü: | 50 kN | Matafora yükünün düşürülmesi: | 75kN |
| Vurgulamak: | Serbest düşüş fırlatma cihazı,Cankurtaran botu fırlatma cihazı,Gemi Hayat Kurtaran Ekipmanı Başlatma |
||
Ürün Açıklaması
Özgür düşme kurtarma teknesi fırlatma cihazı
Ürün Genel Görünümü
Özgür düşme kurtarma teknesi fırlatma aygıtı, serbest düşme kurtarma teknesini yatırılmış ve fırlatmaya hazır pozisyonlarda destekleyen kemer arkasına monte edilmiş bir sistemdir.Teknenin serbest düşme fırlatması sırasında gemiden güvenli bir şekilde uzaklaşmasını sağlar.Dokümante edilmiş sistemler, hidrolik dış sistem veya konumlandırma bileşenleriyle birlikte yapısal bir dalga / rampa düzenini kullanır.Hidrolik vinç veya kurtarma vinci, tel ip, kontrol valfleri, elektrik kontrolü ve gemi tabanı arayüzleri.
Mevcut ürün dosyaları iki temsil edici konfigürasyonu belgelemektedir: 70DF, 59FF serbest düşme kurtarma teknesiyle eşleşir ve F75, temin edilen teknik sayfada FN-6.65 kurtarma teknesiyle eşleşir.Her iki sistem de 50 kN'lik bir yükleme referansı ve en az 3'lük belgelenmiş bir tekne yükleme hızı kullanır..0 m/min, ancak çalışma yükleri ve sistem ayrıntıları aynı değildir. Bu nedenle seçim, onaylanmış kurtarma teknesinin gerçek ağırlığına, serbest düşme geometrisine, kurulum yüksekliğine,kurtarma durumu, hidrolik/elektrik arayüzleri ve sertifika gereksinimleri.
Hızlı Özellikler
| Ürün | Belgelenmiş Seri Özetleri |
| Ekipman tipi | Özgür düşme kurtarma teknesi fırlatma ve kurtarma cihazı |
| Belgelenmiş modeller | 70DF ve F75 |
| Operasyon | Serbest düşme fırlatma ve hidrolik / vinç destekli ikincil indirme ve kurtarma |
| Çalışma yükü kanıtı | 70DF için 70 kN; F75 için 75 kN |
| Maksimum kaldırma yükü kanıtı | Her iki belgelenmiş yapılandırmada da 50 kN |
| Tekne kaldırma hızı | ≥3.0 m/min |
| Tasarım tutumu | Belgelenmiş özelliklerde 20° listesi / 10° trim |
Ana teknik parametreler
Aralık / Yapılandırma Özetleri
| Model | Çalışma yükü | Yükseltme yükü | Yükseltme Hızı | Tekne düştü. | Tekne kanıtı eşleşti. |
| 70DF | 70 kN | 50 kN | ≥3.0 m/min | 18×19, Ø20 mm, 1770 sınıfı | 59FF; 18P / 5.285 kg teknik özellikte |
| F75 | 75 kN | 50 kN | ≥3.0 m/min | 18×19, Ø20 mm, 1770 sınıfı, galvanizli, dönmeyen | FN-6.65 sağlanan teknik sayfada |
Hidrolik / Elektriksel yapılandırma
| Yapılandırma Ürünü | 70DF | F75 |
| Hidrolik fonksiyon | Hidrolik silindir tekneyi/aletleri dışarıya itmektedir; ikincil indirme/geri alım için kullanılan hidrolik vinç | Hidrolik dış planlama / konumlandırma ve sağlanan özelliklerde FW45 hidrolik vinç |
| Motor | M2QA160L4A (ABB) | Y160L-4-H |
| Motor gücü | 15 kW | 15 kW |
| Güç kaynağı | AC 440 V / 60 Hz / 3 fazlı | 440 V / 60 Hz / 3 fazlı |
| Motor koruması / yalıtım | IP56 / F sınıfı | IP56 / F sınıfı |
| Kontrol kutusu | IP56, tedarik alanında belgelenmiştir | IP56; SS316 kutusu; belgelenmiş 220 V tek fazlı kontrol devresi |
| Kendi ağırlığı | Yaklaşık 9.000 kg. | Yaklaşık 7.500 kg davit + yaklaşık 1.000 kg bakım platformu |
Yapı ve bileşenler
Belgelendirilen serbest düşme fırlatma sistemleri ana dalga/rampa veya çerçeve yapısını, dalga kolunu, hidrolik vinçü, elektrikli motorlu hidrolik pompa istasyonu, hidrolik kontrol valflerini içerir.Çelik tel ipi ve ekipmanları, elektrikli başlangıç/kontrol ekipmanları, baskı düğmeleri ve yerel hidrolik borular..
Sürücü ve Kontrol
Kontrol edilen dışyaşama veya konumlandırma fonksiyonu ve belgelenmiş sistemlerde kurtarma düzenlemesi için hidrolik güç kullanılır.70DF, 15 kW elektrikli motorlu hidrolik sistem ve IP56 elektrikli kontrol paketi kullanır.F75 spesifikasyonunda ayrıca 15 kW motor, IP56 koruması ve bir hidrolik FW45 vinç, bir IP56 kontrol kutusu ve baskı düğmesi düzenlemesi bulunur.
Serbest düşme fırlatması teknenin içinden kurtarma teknesi serbest bırakma mekanizması tarafından başlatılır.ikincil fırlatma/kurtarma düzenlemesi onaylı kurtarma teknesi ve kurulumla uyumlu kalmalıdır..
Nasıl Çalışır?
Serbest düşme modu: occupants embark and secure themselves → the boat is placed in the approved ready-to-launch condition → the protected release is operated from inside the lifeboat → the lifeboat travels along the launching path and clears the ship within its approved free-fall geometry.
İkincil indirme / kurtarma modu: the hydraulic system positions or outboards the boat/appliance → the winch and falls lower or recover the lifeboat within the approved hoisting/recovery load → the boat is returned to and secured in the stowed position70DF teknik şartnamesinde tekneye dört kişiyle çıkartılması belirtiliyor.
Kurulum ve Bakım Düşünceleri
Fırlatma cihazı ve kurtarma teknesi tek bir sistem olarak çalışır.1.4 kurulumun yolcuları zararlı hızlanma kuvvetlerinden koruması, geminin etkin bir şekilde temizlenmesini sağlamak, fırlatma sırasında kıvılcım/yanık sürtünme önlemesi gerekir.gözetimsiz bir şekilde yerleştirilmiş durumda kazara salınmayı önlemek ve kurulum yüksekliğini kurtarma teknesinin onaylanmış serbest düşme sertifikası yüksekliği içinde tutmak.
Yer değiştirme veya yeni inşaat çalışmaları için, tersanenin kemer düzenlemesi ve temel çizimleri, serbest düşme / kurulum yüksekliği, hayat kayığı modeli ve tam yüklü ağırlık sağlamalıdır.Hidrolik/elektrik arayüzleri ve bakım erişim kısıtlamalarıGüverte montajı, elektrik kablosunun yönlendirilmesi, birbirini birbirine bağlayan hidrolik borular ve gemideki testler, 70DF/F75 teknik materyalinde tersine anlaşılmadığı sürece tersanenin yanındaki öğeler olarak belirlenmiştir.
Denetim ve Belgelendirme
Fırlatma cihazları onaylanmış/genel düzenlemeler çizimleri, hidrolik ve elektrik belgeleri, kullanım talimatları ile desteklenmelidir.Test kayıtları ve proje için gerekli sertifika. IMO kararı MSC.402 ((96) fırlatma yapılarının, kabloların ve küplerin, yağlama, yüklü olduğu takdirde sınır anahtarlarının, depolanan güç sistemlerinin, hidrolik sistemlerin ve ilgili kontrollerin incelenmesini gerektirir..Karar ayrıca, onaylı üreticinin düzenlemesine göre, tekneyi fırlatmadan serbest düşme kurtarma teknesi serbest bırakma fonksiyonunun operasyonel testini de kapsar.
IMO, serbest düşme kurtarma tekneleri serbest bırakma sistemlerinin simüle edilmiş testleri ile ilgili 2026 yılında daha fazla değişiklik kabul etti; ilgili MSC 111 kararları IMO tarafından sertifikasyon bekleyenler olarak listelenmektedir.Bu nedenle, zaten etkili bir ürün gereksinimi olarak sunulmak yerine, önümüzdeki bir düzenleme değişikliği olarak takip edilmelidir..
Seçim ve Soruşturma Rehberi
1- Serbest düşme kurtarma teknesi modeli, onaylanmış tam yüklü ağırlık, kapasite ve serbest düşme sertifikası yüksekliği.
2. Kıç montaj çizimini, rampa / kayma geometrisini, temel arayüzünü ve gerekli kurtarma durumunu sağlayın.
3Gerekli çalışma / kaldırma yükünü, tel- ipi özelliklerini, hidrolik/elektrik güç kaynağını ve kontrol düzenini doğrulayın.
4Gereksinimin tamamen yeni bir sistem olup olmadığını veya mevcut bir fırlatma cihazının değiştirilmesini onaylayın; değiştirme için mevcut GA ve temel çizimini sağlayın.
5Model ve tedarik kapsamını nihai hale getirmeden önce sınıf, bayrak ve yasal sertifika gereksinimlerini onaylayın.
Başvurular
Cargo vessels | Tankers | Offshore / oil installations where supported by the approved boat-and-appliance system | Newbuilding stern free-fall installations | Replacement of existing free-fall launching appliances

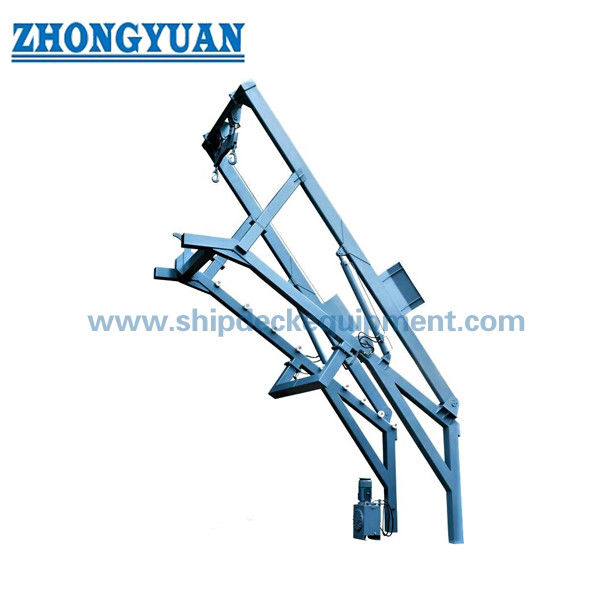

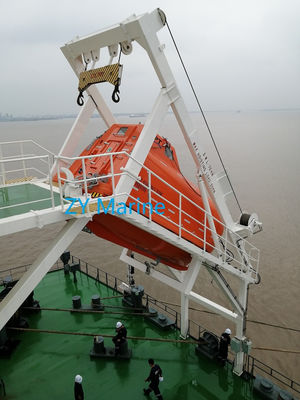

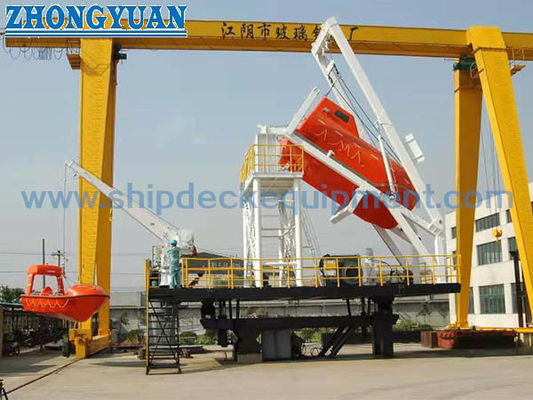

Çizim ve Fotoğraflar
Sık Sorulan Sorular
Q1. Normal serbest düşme fırlatma sırasında fırlatma cihazı kullanılır mı?serbest düşme serbest bırakılması, kurtarma teknesinin içinden başlatılır.Aygıt ayrıca ikincil indirme ve kurtarma işlevlerini de sağlar.
70DF sadece yolcu kapasitesinden seçilebilir mi? Hayır. Onaylanan tam yüklü tekne ağırlığı, serbest düşme yüksekliği, geometri, kurtarma durumu ve sertifikası kontrol edilmelidir.
70DF ve F75 birbirini değiştirebilir mi? Hayır. Farklı çalışma yükleri, bileşenleri ve eşleşen kanıtları olan ayrı belgelenmiş sistemlerdir.Değişkenlik mühendislik ve onay incelemesini gerektirir.
