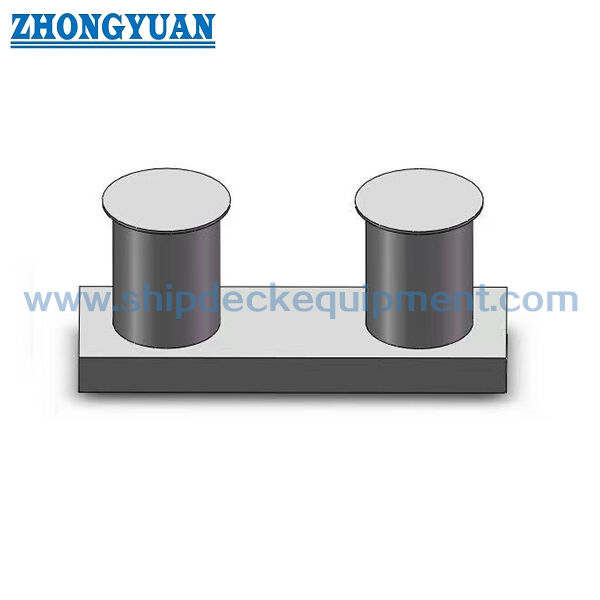

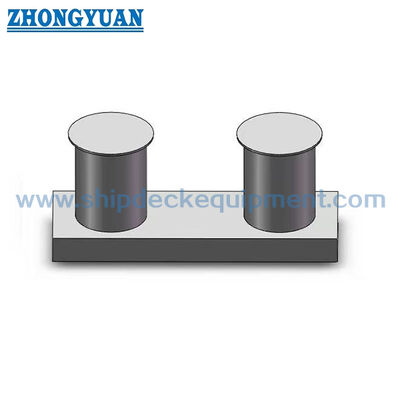

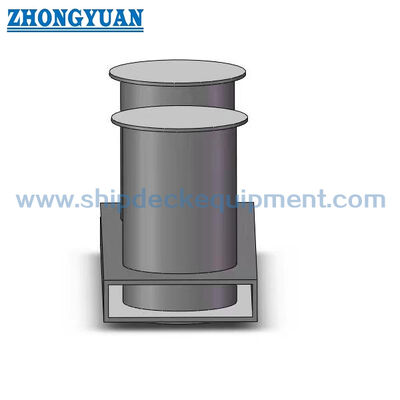

Çelik Çift Dikmeli Babalar (Bollard) Giriş Tabanlı | GB/T 554-2008 Tip B

Ürün Genel Bakış

GB/T 554 Tip B çift dikmeli baba, güverte kaplamasının altına uzanan gömülü / takılı alt tabana sahip kaynaklı çelik bir bağlama ve çekme donanımıdır. İki dikey dikme, ayrı halat dönüşleri ve kontrollü yönlendirme konumları sağlarken, genişletilmiş alt taban baba yüklerini gemi temeline aktarır. Tamamen güverteye monte edilmiş bir taban yerine girintili veya takılı bir temel gerektiren tasarım çiziminin belirtildiği gemi güverte konumları için tasarlanmıştır.

Sağlanan GB/T 554-2008 Tip B serisi, 160 ila 500 mm nominal çapları ve 49 ila 451 kN'ye kadar SWL (Güvenli Çalışma Yükü) değerlerini kapsar. Seçim, geminin bağlama veya çekme düzeni, halat yönü, güverte kesiti, yerel takviye, kaynak detayları ve ahşap kaplamalı veya kaplamasız güverteler için gerekli yükseklik ile koordine edilmelidir. Malzeme sınıfı, düşük sıcaklık tokluğu, muayene kapsamı ve nihai standart sürümü üretime başlamadan önce teyit edilmelidir.

Hızlı Özellikler

• Ürün tipi: Çift dikmeli kaynaklı çelik baba, takılı tabanlı → alt temeli güverte seviyesinin altında olacak şekilde iki halat çalışma direği.
• Standart ve tip: Sağlanan GB/T 554-2008 Tip B verileri → proje GB/T 554-2023'ü belirttiğinde mevcut sürüm uyumluluğu teyit edilmelidir.
• Nominal çap aralığı: 160 ila 500 mm → farklı güverte düzenleri ve belirtilen hat yükleri için sekiz standart boyut.
• SWL aralığı: 49 ila 451 kN → seçilen boyut için standart SWL'yi kullanın; halat MBL'sini veya test yükünü değiştirmeyin.
• Kurulum şekli: Takılı taban / güverte entegre temel → güverte açıklığı, takviye, kaynak sırası ve yük yolu tersane çizimi onayı gerektirir.
• Güverte yüksekliği seçenekleri: Ahşap kaplamasız veya ahşap kaplamalı güverteler için boyutlar verilmiştir → seçilen H değeri gerçek güverte düzenine uymalıdır.
• Yapı odak noktası: Çelik boru ve plaka imalatı, pürüzsüz halat temas kenarları, kontrollü kaynak geometrisi ve her iki dikmenin boyutsal hizalanması.
• Yüzey işlemi: Referans olarak Sa 2.5 kumlama ve epoksi atölye astarı → nihai kaplama, galvanizleme veya paslanmaz çelik kaplama proje spesifikasyonuna göre yapılır.

Ana Teknik Parametreler

GB/T 554 Tip B takılı tabanlı çift dikmeli baba, nominal çap ve gerekli SWL'yi geminin bağlama veya çekme düzenine göre teyit edin.

Adım 2: Halat tipi, halat çapı, beklenen hat yönü, dönüş sayısı ve babanın öncelikli olarak bağlama, çekme desteği veya projeye özel bir güverte operasyonu için kullanılıp kullanılmadığını teyit edin.

Adım 3: Güverte planını, takılı taban açıklığını, temel düzenini, yerel takviyeyi, kaynak detayını ve güvertenin ahşap kaplamalı olup olmadığını sağlayın.

Adım 4: Malzeme sınıfını, minimum tasarım sıcaklığını, buz sınıfı veya düşük sıcaklık tokluğu gereksinimini ve paslanmaz çelik gerekip gerekmediğini teyit edin.

Adım 5: Yüzey işlemini, nihai kaplama sistemini, muayene kapsamını, NDT gereksinimini, malzeme izlenebilirliğini ve klas kuruluşunun gereksinimini tekliften önce teyit edin.

Adım 6: Miktarı, gemi tipini, kurulum konumunu, teslimat yerini, gerekli teslimat süresini ve en son onaylanmış çizim veya yedek numune bilgilerini sağlayın.

Yapıİkiz dikey dikmeler | Çelik boru ve plaka imalatı gövde | Güverte kaplaması altında takılı taban | Geniş alt temel | Pürüzsüz halat temas kenarları | Güverte kaynak arayüzü | Yerel takviye bağlantısı | Projeye özel kaplama

İmalat, Kaynak ve Kurulum Avantajları

Takılı taban düzeni, genişletilmiş alt temeli güverte seviyesinin altına yerleştirerek, baba kuvvetlerinin yalnızca güverte plakası tarafından taşınması yerine destekleyici güverte yapısına aktarılmasını sağlar.

İkiz dikme konfigürasyonu, halat dönüşleri ve hat organizasyonu için iki çalışma direği sağlar; gerçek yönlendirme ve izin verilen çalışma sektörü geminin bağlama veya çekme planını takip etmelidir.

• Halat temas alanlarındaki kaynaklar ve serbest kenarlar, bağlama hatlarının yerel olarak kesilmesini veya aşınmasını azaltmak için pürüzsüz hale getirilebilir, açık kenarlar belirtilen yarıçapa hazırlanır.
• İmalat jigleri ve boyutsal kontroller, nihai kaynak öncesinde iki dikmenin aralığını, eğimini, yüksekliğini ve hizalanmasını korumaya yardımcı olur.
• Takılı taban gemi yapısıyla doğrudan arayüz oluşturduğu için temel uyumu, güverte kesiti doğruluğu, kaynak sırası ve deformasyon kontrolü önemlidir.
• Buz sınıfı veya düşük sıcaklık hizmeti için çelik sınıfı ve darbe tokluğu gereksinimleri, gemi spesifikasyonundan seçilmeli ve ilgili klas kuruluşu tarafından onaylanmalıdır.
• NDT, malzeme izlenebilirliği, yük doğrulama ve klas tanıklığı, standart tedarik olarak varsayılmak yerine onaylanmış muayene ve test planına göre düzenlenebilir.
• Özel Nitelikler
• Standart: GB/T 554 Tip B → sağlanan boyutlar ve SWL değerleri 2008 veri setine dayanmaktadır; sipariş serbest bırakılmadan önce mevcut sürüm gereksinimlerini teyit edin.

Konfigürasyon: Takılı tabanlı çift dikme → gemi temelinin güverte kaplamasının altına gömülü olduğu yerler için uygundur.

• Nominal Çap: 160 / 200 / 250 / 315 / 355 / 400 / 450 / 500 mm → SWL, güverte düzeni ve halat yönü ile birlikte seçin.
• SWL: 49 / 78 / 118 / 196 / 255 / 314 / 382 / 451 kN → her nominal boyutla ilişkili standart çalışma yükü.
• Malzeme: Çelik boru ve plaka imalatı → hafif çelik, paslanmaz çelik veya proje spesifikasyonlu özel çelik, sınıf teyidine tabidir.
• Güverte Düzeni: Ahşap güverte olmadan veya ahşap güverte ile → kurulum çizimindeki karşılık gelen H boyutunu kullanın.
• Kenar Hazırlığı: Pürüzsüz kaynaklar ve yuvarlatılmış serbest kenarlar → bağlama hatlarıyla keskin yerel teması azaltmak amaçlıdır.
• Sertifika Gereksinimi: Sipariş kapsamına göre mevcuttur → üretici sertifikası, malzeme sertifikası, klas sertifikası ve tanıklık denetimi tekliften önce kararlaştırılmalıdır.
• Nasıl Çalışır
• Bağlama veya çekme hattı seçilen babaya yaklaşır → Hat, onaylanmış işletme düzenine göre bir veya her iki direğin etrafına sarılır → Temas kuvveti imal edilmiş baba gövdesi tarafından taşınır → Takılı taban yükü takviyeli güverte temeline aktarır → Kaynaklar, yapı ve kaplama kurulumdan sonra incelenir

Uygulamalar

Yük gemileri | Tankerler | Dökme yük gemileri | Konteyner gemileri | Römorkör ve iş tekneleri güverte donanımları | Gemi bağlama istasyonları | Projeye özel çekme desteği konumları | Yeni inşa ve yedek projeler

Sertifikalar ve Avantajlar

Sertifikalar ve muayene, proje gereksinimine, malzeme izlenebilirliğine, onaylanmış çizime, test kapsamına ve klas kuruluşu prosedürüne göre düzenlenebilir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

Çizim ve Fotoğraflar

SSS

S1:

Tip B takılı tabanlı baba ile güverteye monte edilmiş baba arasındaki temel fark nedir?

C1: Tip B alt temeli güverte kaplamasının altına takılır. Bu nedenle seçim sadece SWL ve nominal çapa değil, aynı zamanda güverte açıklığına, temel derinliğine, takviyeye, kaynak erişimine ve güverte kaplama düzenine de bağlıdır.

S2: Sağlanan GB/T 554-2008 tablosu, GB/T 554-2023 belirten bir proje için kullanılabilir mi?

C2: Sağlanan tablo, 2008 Tip B referansı olarak kabul edilmelidir. Mevcut standart sürümü, tip tanımı, boyutları, malzemeleri, işaretlemesi ve test gereksinimleri üretime başlamadan önce resmi proje standardına karşı kontrol edilmelidir.

S3: Tekliften önce hangi bilgi gereklidir?

C3: Standart sürümü, Tip B, nominal çap, SWL, halat düzeni, malzeme sınıfı, minimum tasarım sıcaklığı, güverte ve temel çizimi, ahşap güverte durumu, yüzey işlemi, sertifika kapsamı, miktar, varış yeri ve teslimat programını teyit edin.
