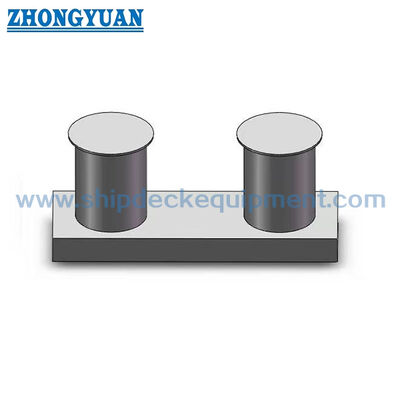

Gemi Bağlama ve Çekme için Alt Tabanlı Çift Bitt Baba GB/T 554 Tip B

Geminin demirlenmesi ve çekilmesi için yerleştirme tabanlı çift parçalı kolye GB/T 554 B Tipi

Ürün Genel Görünümü

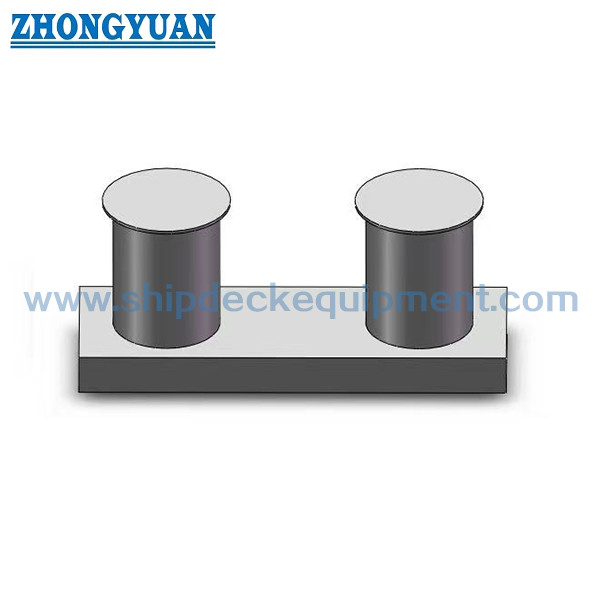

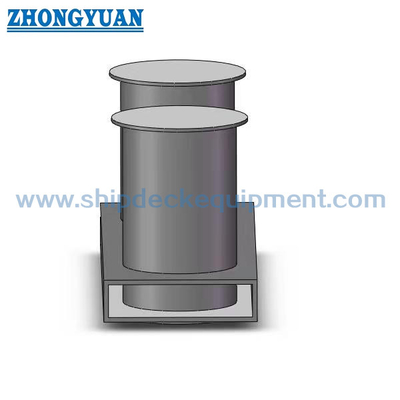

GB/T 554 B Tipi Çift Bitt Çubuk, güverte kaplamalarının altında yerleştirilmiş bir ekleme tabanı olan kaynaklı çelik demirleme ve çekici bir montajdır.İki dikey bit ayrı ip dönüşleri ve kontrol edilen lider pozisyonları sağlar, genişletilmiş alt tabanı ise kolye yüklerini gemi temeline aktarır.Gemi güvertesinde, tasarım çiziminde tamamen güverteye monte edilmiş bir taban yerine yerleştirilmiş veya yerleştirilmiş bir temel belirtilen yerler için tasarlanmıştır..

Sağlanan GB/T 554-2008 Tip B aralığı, 160 ila 500 mm nominal çapları ve 49 ila 451 kN arasında SWL değerlerini kapsar. Seçim, gemi demirleme veya çekiş düzenlemesi ile koordine edilmelidir.İp yönü, güverte kesimi, yerel takviye, kaynak ayrıntıları ve ahşap kaplamalı veya olmayan güverteler için gerekli yükseklik.ve son standart baskısı üretimden önce onaylanmalıdır..

Hızlı Özellikler

• Ürün türü: Çifte bit kaynaklı çelik kolye, yerleştirme tabanlı → iki ip işleme direği, alt tabanı güverte seviyesinin altında yerleştirilmiştir.
• Standart ve tip: Sağlanan GB/T 554-2008 B Tipi verileri → proje GB/T 554-2023'ü belirttiğinde mevcut sürümün uyumluluğu onaylanmalıdır.
• Nominel çap aralığı: 160 ila 500 mm → farklı güverte düzenleri ve belirtilen hat yükleri için sekiz standart boyut.
• SWL aralığı: 49 ila 451 kN → seçilen boyut için standart SWL kullanın; ip MBL veya test yükü yerine geçmeyin.
• Kurulum şekli: Üssü / güverteye entegre temel ekleyin → güverte açılması, takviye, kaynak sırası ve yük yolu, tersanenin çizim onayını gerektirir.
• Güverte yüksekliği seçenekleri: Boyutlar ahşap kaplamalı veya olmayan güverteler için sağlanır → Seçilen H değeri gerçek güvertede düzenlenmeye uymalıdır.
• İnşaat odağı: Çelik boru ve plaka imalatı, yumuşak ip temas kenarları, kontrol edilen kaynak geometri ve her iki bitin boyut düzeni.
• Yüzey işlemi: Sa 2.5 patlama ve epoksi dükkanı primer referans olarak → son kaplama, galvanize veya paslanmaz çelik finişi proje spesifikasyonunu takip eder.

Ana teknik parametreler

Seçim ve Soruşturma Rehberi

Adım 1:GB/T 554 B Tipi iki katlı bir basamaklı, nominal çaplı ve gerekli SWL'yi gemi demirleme veya çekiş düzenine göre doğrulayın.

Adım 2:İp türünü, ip çapını, beklenen hat yönünü, dönüş sayısını ve pollardın esas olarak demirleme, çekiş desteği veya projeye özel bir güverte işlemi için kullanılıp kullanılmadığını doğrulayın.

Adım 3:Güvertenin planını, yerleştirme tabanı açılışını, temel düzenini, yerel takviyeyi, kaynak detaylarını ve güvertenin ahşap kaplama olup olmadığını belirtin.

Adım 4:Malzeme kalitesini, minimum tasarım sıcaklığını, buz sınıfı veya düşük sıcaklık sertlik gereksinimini ve paslanmaz çelik gerekip gerekmediğini doğrulayın.

Adım 5:Tavsiye öncesi yüzey işlemi, son kaplama sistemi, denetim kapsamı, NDT gereksinimi, malzeme izlenebilirliği ve sınıflandırma topluluğu gereksinimini doğrulayın.

Adım 6:Mülkiyet, kap tipi, kurulum yeri, teslimat yeri, gerekli teslimat süresi ve en son onaylanmış çizim veya yedek numune bilgisi verilmelidir.

Yapı

Twin vertical bitts | Steel pipe and plate fabricated body | Insert base below deck plating | Wide lower foundation | Smooth rope-contact edges | Deck weld interface | Local reinforcement connection | Project-specified coating

Üretim, kaynak ve kurulum avantajları

• Giriş taban düzeni, genişletilmiş alt tabanı güverte seviyesinin altına yerleştirir.Tek başına güverte plakaları tarafından taşınmak yerine destek güverte yapısına aktarılmasını sağlayan bir bollard kuvveti.
• İki bitlik yapılandırma, ip dönüşleri ve hat örgütlenmesi için iki çalışma noktası sağlar; gerçek liderlik yönü ve izin verilen işletme sektörü gemi demirleme veya çekiş planına uymalıdır.
• Halat temas alanlarındaki kaynaklar ve serbest kenarlar, demirleme hatlarının yerel kesilmesini veya aşınmasını azaltmak için belirtilen yarıya hazırlanmış açık kenarlarla pürüzsüz giyilebilir.
• Üretim jigleri ve boyut kontrolleri, temel yapıya son kaynak yapmadan önce iki bitin aralıklarını, eğilimini, yüksekliğini ve hizasını korumaya yardımcı olur.
• Temel ayarlama, güverte kesim doğruluğu, kaynak sırası ve bozulma kontrolü önemlidir, çünkü yerleştirilen taban doğrudan gemi yapısı ile bağlantılıdır.
• Buz sınıfı veya düşük sıcaklıklı hizmet için, çelik sınıfı ve darbe sertliği gereksinimleri, gemi özelliklerinden seçilmeli ve ilgili sınıflandırma topluluğu tarafından onaylanmalıdır.
• NDT, malzeme izlenebilirliği, yük doğrulama ve sınıf tanıklığı, standart tedarik olarak kabul edilmek yerine onaylanmış denetim ve test planına göre düzenlenebilir.

Özel Özellikler

• Standart: GB/T 554 B Tipi → sağlanan boyutlar ve SWL değerleri 2008 veri kümesine dayanmaktadır; siparişi yayınlamadan önce mevcut sürüm gereksinimlerini doğrulayın.
• Yapılandırma: Gemi tabanının güverte kaplamalarının altına yerleştirildiği durumlarda yerleştirilmiş tabanlı çift bit → uygundur.
• Adı çapı: 160 / 200 / 250 / 315 / 355 / 400 / 450 / 500 mm → SWL, güverte düzenlemesi ve ip kurşunu ile birlikte seçin.
• SWL: 49 / 78 / 118 / 196 / 255 / 314 / 382 / 451 kN → her nominal boyutla ilişkili standart çalışma yükü.
• Malzeme: Çelik boru ve plaka imalatı → hafif çelik, paslanmaz çelik veya kalite onayına tabi projeye göre özel çelik.
• Güverte düzenlemesi: Ahşap güverte ile veya olmadan → kurulum çiziminde ilgili H boyutunu kullanın.
• Kenar hazırlama: Yumuşak kaynaklar ve yarıçaplı serbest kenarlar → demir hatlarıyla keskin yerel teması azaltmak için tasarlanmıştır.
• Sertifika Gerekliliği: Sipariş kapsamına göre mevcuttur → üreticinin sertifikası, malzeme sertifikası, sınıf sertifikası ve tanık denetimi tekliften önce kabul edilmelidir.

Nasıl Çalışır?

Mooring or towing line approaches the selected bitt → Line is turned around one or both posts according to the approved operating arrangement → Contact force is carried by the fabricated bollard body → Insert base transfers the load into the reinforced deck foundation → Welds, yapı ve kaplama kurulumdan sonra denetlenir.

Başvurular

Kargo gemileri. Tankerler. Toplu taşıyıcılar. Konteyner gemileri. Çekici ve iş teknesi güverte ekipmanları. Gemi demirleme istasyonları. Projelere özel çekici destek pozisyonları. Yeni inşaat ve yedekleme projeleri.

Sertifikalar ve Avantajlar

Sertifikalar ve denetimler proje gereksinimlerine, malzeme izlenebilirliğine, onaylanmış çizime, test kapsamına ve sınıflandırma topluluğu prosedürüne göre düzenlenebilir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

Çizim ve Fotoğraflar

Sık Sorulan Sorular

S1:B Tipi yerleştirme tabanlı kolye ile güverteye monte edilmiş kolye arasındaki temel fark nedir?

A1:Tip B alt temeli güverte kaplamalarının altına yerleştirilir. Bu nedenle seçim sadece SWL ve nominal çapa değil, aynı zamanda güverte açısına, temel derinliğine, takviyeye,kaynak erişimi, ve güverte kaplama düzenlemesi.

S2:Sağlanan GB/T 554-2008 tablosu, GB/T 554-2023'ü belirleyen bir proje için kullanılabilir mi?

A2:Sağlanan tablo, 2008 Tip B referansı olarak değerlendirilmelidir.ve test gereksinimleri üretimden önce resmi proje standardına karşı kontrol edilmelidir.

S3:Ödeme yapmadan önce hangi bilgiler gereklidir?

A3:Standart baskıyı onaylayın, B Tipi, nominal çap, SWL, ip düzenlemesi, malzeme kalitesi, minimum tasarım sıcaklığı, güverte ve temel çizimi, ahşap güverte durumu, yüzey tedavisi,Sertifika kapsamı, miktar, varış yeri ve teslimat programı.
