Gemi demirlemesi için tek tekerlekli basamak.2020
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Teknik standart: | ISO 13776:2012 | SWL: | 265KN ila 1942KN (θ=90°), 186KN ila 1373KN (θ=0°) |
|---|---|---|---|
| Tip: | Tip A, B, C | Düzeneğin orijinal filtreleme verimliliği: | 150-500mm |
| Silindir No.: | Tek silindirli | Malzemeler: | Yüksek Mukavemetli Çelik, Paslanmaz Çelik, Döküm Çelik, Sfero Dökme Demir |
| Yüzey İşlem: | S2.5'e kadar kumlama + bir kat epoksi ön imalat astarı, Galvanizli, Cilalı, özelleştirilmiş yüze | Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, vb. |
| Vurgulamak: | ISO 13776 Kaide Roller Fairlead |
||
Ürün Açıklaması
Gemi Bağlama İçin Tek Makaralı Ayaklı Babalar | ISO 13776:2020
Ürün Genel Bakışı
ISO 13776 güverte standı ayaklı makaralı babalar, bir bağlama veya çekme halatının dikey bir makara etrafında yön değiştirmesi gereken gemi güvertelerinde kullanılan tek makaralı bir halat yönlendirme donanımıdır. Dönen çelik makara, halat yolunu yönlendirmeye ve sabit bir temas yüzeyine kıyasla kayma aşınmasını azaltmaya yardımcı olurken, ayaklı stand kaynaklı taban aracılığıyla halat reaksiyon kuvvetini güverte yapısına aktarır.
Bu sayfa, nominal boyutları Dn 150 ila 500 ve sağlanan verilerden referans SWL değerlerine sahip ISO 13776 güverte standı ayaklı makaralı babalar için hazırlanmıştır. Sağlanan proje verileri ISO 13776:2012 ve ISO 13755 çelik makaraları belirtmektedir; çevrimiçi ISO bilgileri, mevcut resmi baskılar olarak ISO 13776:2020 ve ISO 13755:2020'yi göstermektedir, bu nedenle nihai teklif, çizim onayı ve ürün işaretlemesinden önce gerekli standart baskısı doğrulanmalıdır.
Hızlı Özellikler
- Ürün tipi: güverte standı ayaklı makaralı babalar → gemi bağlama ve çekme halatı yön kontrolü için tek dikey makara kılavuzu.
- Teknik standart: sağlanan verilerden ISO 13776:2012 → proje baskısı doğrulanmalıdır çünkü ISO 13776:2020 çevrimiçi olarak mevcut baskı olarak listelenmiştir.
- Makaralı standardı: ISO 13755 çelik makara → Makara Tip A / B / C, seçilen d boyutunu ve makara arayüzünü etkiler.
- Nominal boyut aralığı: Dn 150 ila 500 mm → sağlanan tabloda güverte standı babaları için ana seçim aralığı.
- SWL referans aralığı: θ = 90°'de 265 ila 1942 kN ve θ = 0°'de 186 ila 1373 kN → sağlanan verilerden referans halat gerilim değerleri, kaldırma kapasitesi değil.
- Yükseklik ve ağırlık referansı: H = 500 / 1000 / 1500 mm → hesaplanan ağırlıklar referans amaçlıdır ve sağlanan nota göre çelik makarayı hariç tutar.
- Malzeme seçenekleri: yüksek mukavemetli çelik, paslanmaz çelik, dökme çelik ve sfero dökme demir → nihai malzeme sınıfı ve parça tahsisi üretime geçmeden önce doğrulanmalıdır.
- Yüzey işlemi: Sa 2.5 kumlama + epoksi astar, galvanizli, cilalı veya özelleştirilmiş kaplama → nihai kaplama, projenin korozyon ve denetim gereksinimlerini karşılamalıdır.
Ana Teknik Parametreler
|
Nominal boyut Dn |
D1 |
D2 |
d |
h |
h1 |
t1 |
t2 |
t3 |
Kaynak ağız boyu | ||||||||
| Tip A& B | Tip C | Z1 | Z2 | ||||||||||||||
| 150 | 220 | 230 | 71,5 | 81,5 | 200 | 100 | 16 | 10 | 16 | 8 | 5 | ||||||
| 200 | 288 | 300 | 93,5 | 102,5 | 200 | 100 | 20 | 12 | 20 | 10 | 6 | ||||||
| 250 | 357 | 370 | 113,5 | 119,5 | 200 | 100 | 22 | 12.5 | 22 | 11 | 6 | ||||||
| 300 | 417 | 430 | 128,5 | 130,5 | 225 | 125 | 24 | 13 | 24 | 12 | 6,5 | ||||||
| 350 | 472 | 490 | 145,5 | 152,5 | 225 | 125 | 26 | 17 | 26 | 15 | 8,5 | ||||||
| 400 | 540 | 560 | 154,5 | 164,5 | 250 | 150 | 28 | 18 | 28 | 17 | 9 | ||||||
| 450 | 600 | 620 | 167,5 | 179,5 | 250 | 150 | 30 | 20 | 30 | 20 | 10 | ||||||
| 500 | 655 | 680 | 178,5 | 195,5 | 250 | 150 | 32 | 22 | 34 | 23 | 11 | ||||||
|
Nominal boyut Dn |
SWL |
Hesaplanan ağırlık (kg) (Sadece Referans İçin) |
|||||||||||||||
| θ=90° | θ=00 | ||||||||||||||||
| (Kn) | (ton) | (kN) | (ton) | H=500 | H=1000 | H=1500 | |||||||||||
| 150 | 265 | 27 | 186 | 19 | 55 | 115 | 198 | ||||||||||
| 200 | 441 | 45 | 314 | 32 | 86 | 169 | 278 | ||||||||||
| 250 | 579 | 59 | 412 | 42 | 113 | 210 | 335 | ||||||||||
| 300 | 726 | 74 | 510 | 52 | 145 | 256 | 395 | ||||||||||
| 350 | 1040 | 106 | 736 | 75 | 201 | 358 | 552 | ||||||||||
| 400 | 1246 | 127 | 883 | 90 | 255 | 436 | 657 | ||||||||||
| 450 | 1599 | 163 | 1128 | 115 | 314 | 530 | 791 | ||||||||||
| 500 | 1942 | 198 | 1373 | 140 | 383 | 636 | 938 | ||||||||||
|
a Kaynak, aynı kaynak hacmi/mukavemeti temelinde pah kırma ile mevcuttur b θ, ayaklı babadaki halatların göreceli açısıdır (Ek A'ya bakınız) c SWL, 90° (θ= 90 °) ve 180° (θ=0 °) halat yönü sapmasına dayanan maksimum uygulanabilir halat gerilimidir. Tabloda gösterilen SWL'ler yalnızca referans amaçlıdır. "SWL", gerçek yükleme koşullarına bağlı olarak ayarlanabilir ve gerçek işaretleme kullanıcı ile üretici arasındaki anlaşmaya göre yapılacaktır. d Hesaplanan ağırlık, ayaklı babadaki çelik makara hariç referans amaçlıdır. e d, ISO 13755 Çelik makaralarda belirtildiği gibi çelik makara tipine (Tip A &Band Tip C) bağlı olarak belirlenir |
|||||||||||||||||
Seçim ve Sorgulama Rehberi
Adım 1: Gerekli standart baskısını doğrulayın: sağlanan ISO 13776:2012, mevcut ISO 13776 baskısı veya projeye özel çizim gereksinimi.
Adım 2: Baba tipini A / B / C, nominal boyutu Dn 150 ila 500 ve ISO 13755 makara tipini doğrulayın, çünkü d boyutu seçilen çelik makara tipine bağlıdır.
Adım 3: Halat yönünü, göreceli halat açısını θ, gerekli SWL işaretlemesini, gerçek yükleme koşulunu ve ürünün bağlama, çekme halatı yönlendirme veya değiştirme için kullanılıp kullanılmadığını doğrulayın.
Adım 4: Güverte standı yüksekliğini H, güverte temelini, kaynak arayüzünü, kaynak ağız boyunu, pahlı kaynak gereksinimini, takviyeyi ve kurulum boşluğunu doğrulayın.
Adım 5: Ayaklı stand, makara, şaft, burç ve ilgili parçalar için malzeme sınıfını doğrulayın; ayrıca yüzey işlemini, NDT kapsamını, test gereksinimini ve sertifika gereksinimini doğrulayın.
Adım 6: Miktarı, gemi tipini, kurulum çizimini, halat yolu şemasını, mevcutsa referans fotoğrafı, teslimat yerini ve gerekli teslimat süresini sağlayın.
Yapı
Tek ISO 13755 çelik makara | Ayaklı güverte standı gövdesi | Makaralı şaft ve burç arayüzü | Halatla temas eden makara yüzeyi | Kaynaklı güverte tabanı | Kaynak ağız Z1 / Z2 alanı | İsteğe bağlı pahlı kaynak | Astar, galvanizli, cilalı veya belirtilen yüzey işlemi
Bağlama, Çekme ve Mühendislik Avantajları
- Tek makaralı ayaklı tasarım, kontrollü bir yön değişikliği ile bağlama veya çekme halatını yönlendirirken, sabit güverte yapılarındaki halat kayma aşınmasını azaltmaya yardımcı olur.
- ISO 13755 makara uyumluluğu, özellikle sağlanan tabloda listelenen d boyutu olmak üzere Tip A / B / C makara arayüzü boyutlarını seçmek için net bir temel sağlar.
- SWL değerleri, alıcının bir yük değerini tüm yön açıları ve güverte düzenlemeleri için evrensel olarak ele almaktan kaçınmasına yardımcı olan halat açısı koşullarına göre ayrılmıştır.
- Güverte standı yüksekliği seçimi, halat yönlendirme yüksekliğini, güverte boşluğunu, bakım erişimini ve bağlama veya çekme ekipmanı etrafındaki kurulum düzenini etkiler.
- Kaynak ağız değerleri Z1 ve Z2, ilk tasarım ve teklif referansı için sağlanmıştır; gerçek kaynak detayı, pah kırma ve güverte takviyesi onaylanmış çizime uygun olmalıdır.
- Pürüzsüz makara yüzeyi, doğru şaft hizalaması ve uygun burç / yatak arayüzü, makaranın halatla dönmesine ve gereksiz yerel aşınmayı azaltmasına yardımcı olur.
- Döküm, kaynak, işleme, NDT, yüzey işlemi ve sertifika kapsamı, sipariş gereksinimine, denetim planına ve sınıf onay prosedürüne göre düzenlenebilir.
- Sayfa, babayı bir kaldırma cihazı olarak tanımlamaktan kaçınır; gemi bağlama ve çekme halatı düzenlemeleri için bir halat yönlendirme donanımıdır.
Özel Nitelikler
- Standart: sağlanan verilerden ISO 13776:2012 → projenin sağlanan baskıyı mı yoksa mevcut ISO 13776 baskısını mı gerektirdiğini doğrulayın.
- Ürün Tipi: Güverte standı ayaklı makaralı babalar → gemi güverte yapılarında kurulu dikey tek makaralı halat kılavuzu.
- Nominal Boyut: Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 → halat düzenlemesi, SWL referansı ve çizim gereksinimine göre seçin.
- Makaralı Tip: ISO 13755 çelik makaralara göre Tip A / B / C → makara arayüzünü ve d boyutunu etkiler.
- SWL Referansı: θ = 90°'de 265–1942 kN ve θ = 0°'de 186–1373 kN → nihai işaretleme, gerçek yükleme koşuluna göre kullanıcı ve üretici arasında anlaşılmalıdır.
- Hesaplanan Ağırlık: H = 500 / 1000 / 1500 mm referans değerleri → sağlanan not, ağırlığın çelik makarayı hariç tuttuğunu belirtir.
- Malzeme: yüksek mukavemetli çelik / paslanmaz çelik / dökme çelik / sfero dökme demir → kesin malzeme sınıfı ve sertifika kapsamı doğrulanmalıdır.
- Yüzey İşlemi: Sa 2.5 kumlama + epoksi astar / galvanizli / cilalı / özelleştirilmiş → nihai koruma sistemi proje gereksinimini karşılar.
- Sertifika Gereksinimi: sipariş kapsamına göre mevcuttur → sınıf sertifikası, malzeme sertifikası, üretici sertifikası ve tanık denetimi tekliften önce doğrulanmalıdır.
Nasıl Çalışır
Bağlama veya çekme halatı ayaklı babaya yaklaşır → Halat tek çelik makaraya dayanır → Makara döner ve halat yönünü değiştirir → Reaksiyon kuvveti ayaklı stand ve kaynaklı taban aracılığıyla güverte yapısına aktarılır → Nihai SWL işaretlemesi ve denetim, anlaşılan yükleme koşulunu ve proje gereksinimini takip eder
Uygulamalar
Gemi güverte bağlama istasyonları | Çekme halatı yönlendirme pozisyonları | Römorkörler | İş tekneleri | Yük gemileri | Tankerler | Dökme yük gemileri | Çizimde belirtildiği takdirde açık deniz destek gemileri | Yeni inşa ve değiştirme projeleri
Sertifikalar ve Avantajlar
Sertifikalar, proje gereksinimine, denetim kapsamına, malzeme izlenebilirliğine ve sınıf topluluğu onay prosedürüne göre düzenlenebilir.
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

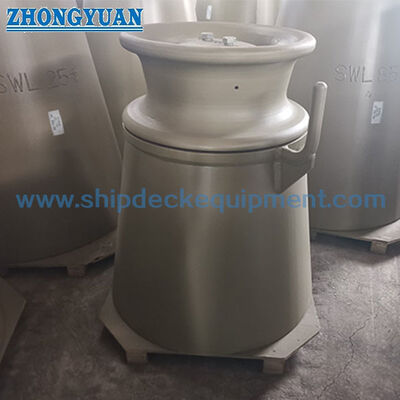

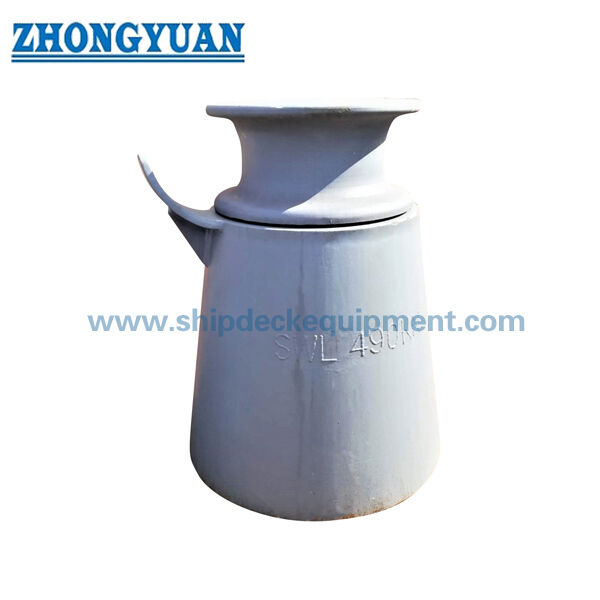

Çizim ve Fotoğraflar
SSS
S1: ISO 13776 tablosundaki SWL bir kaldırma kapasitesi midir?
C1: Hayır. Sağlanan SWL değerleri, ayaklı baba halat sapması koşulları için referans maksimum uygulanabilir halat gerilim değerleridir. Bunlar kaldırma kapasitesi, MBL, dayanım yükü veya test yükü olarak yeniden yazılamaz.
S2: Doğru Dn boyutu nasıl seçilmelidir?
C2: Dn'yi gemi çizimine, halat yönlendirme açısına, gerekli SWL işaretlemesine, güverte standı yüksekliğine, makara tipine, kurulum alanına, temel mukavemetine ve sertifika gereksinimine göre seçin. Tablo ilk seçim ve teklif onayı içindir.
S3: Sayfada ISO 13776:2012 mi yoksa ISO 13776:2020 mi kullanılmalıdır?
C3: Sağlanan veriler ISO 13776:2012'yi belirtirken, çevrimiçi ISO bilgileri ISO 13776:2020'yi mevcut resmi baskı olarak listelemektedir. Teklif, çizim onayı ve işaretleme için kullanılan baskı, tersane, mal sahibi veya sınıf topluluğu ile doğrulanmalıdır.
