ISO 13776 Güverte Durağı Pederal Roller Fairlead
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Teknik standart: | ISO 13776:2012 | SWL: | 265KN ila 1942KN (θ=90°), 186KN ila 1373KN (θ=0°) |
|---|---|---|---|
| Tip: | Tip A, B, C | Düzeneğin orijinal filtreleme verimliliği: | 150-500mm |
| Silindir No.: | Tek silindirli | Malzemeler: | Yüksek Mukavemetli Çelik, Paslanmaz Çelik, Döküm Çelik, Sfero Dökme Demir |
| Yüzey İşlem: | S2.5'e kadar kumlama + bir kat epoksi ön imalat astarı, Galvanizli, Cilalı, özelleştirilmiş yüze | Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, vb. |
| Vurgulamak: | ISO 13776 Kaide Roller Fairlead |
||
Ürün Açıklaması
ISO 13776 Güverte Durağı Pederal Roller Fairlead
Ürün Genel Görünümü
ISO 13776 güverte durağı basamaklı yuvarlatıcı, demirleme veya çekiş hattının dikey bir yuvarlatıcı etrafında yönünü değiştirmesi gereken gemi güvertesinde kullanılan tek yuvarlatmalı ip kılavuzluk montajıdır.Döner çelik rulo, ip yolunu yönlendirmeye ve sabit bir temas yüzeyine kıyasla kaydırma aşınmasını azaltmaya yardımcı olur, piyadestal ayağı kaynaklı taban üzerinden güverte yapısına ip reaksiyon kuvveti aktarırken.
Bu sayfa, Dn 150 ila 500 nominal boyutları ve sağlanan verilerden alınan referans SWL değerleri ile ISO 13776 güverte durağı piyadestal rulo fairleads için hazırlanmıştır.2012 ve ISO 13755 çelik silindirler; çevrimiçi ISO bilgileri, ISO 13776:2020 ve ISO 13755:2020'yi mevcut resmi baskılar olarak gösterir, bu nedenle gerekli standart baskı, nihai fiyatlandırmadan önce onaylanmalıdır.ve ürün işaretlemesi.
Hızlı Özellikler
- Ürün türü: Güverte durağı basamaklı yuvarlatma → geminin demirlenmesi ve çekiş ipi yön kontrolü için tek dikey yuvarlatma rehberi.
- Teknik standart: ISO 13776:2012 sağlanan verilerden → proje sürümü doğrulanmalıdır çünkü ISO 13776:2020 çevrimiçi olarak mevcut sürüm olarak listelenmiştir.
- Rol standartı: ISO 13755 çelik rulo → rulo Tipi A / B / C seçilen d boyutunu ve rulo ara yüzünü etkiler.
- İsimli boyut aralığı: Dn 150 ila 500 mm → katılan tablodaki güverte standı adil liderleri için ana seçim aralığı.
- SWL referans aralığı: θ = 90°'da 265 ila 1942 kN ve θ = 0°'da 186 ila 1373 kN → temin edilen verilerden alınan halat gerilimi referans değerleri, kaldırma kapasitesi değil.
- Yükseklik ve ağırlık referansı: H = 500 / 1000 / 1500 mm → hesaplanan ağırlıklar referans içindir ve birlikte verilen nota göre çelik silindir hariçtir.
- Malzeme seçenekleri: yüksek gerim çelik, paslanmaz çelik, döküm çelik ve düğümlü döküm demir → son malzeme sınıfı ve parça tahsisatı üretimden önce onaylanmalıdır.
- Yüzey işleme: Sa 2.5 patlama + epoksi dükkanı primer, galvanizli, cilalı veya özelleştirilmiş bitiş → son kaplama proje korozyon ve denetim gereksinimlerini takip etmelidir.
Ana teknik parametreler
|
İsimsel boyut Dn |
D1 |
D2 |
d |
h |
H1 |
t1 |
t2 |
t3 |
Kaynak bacak uzunluğu | ||||||||
| Tip A & B | C tipi | Z1 | Z2 | ||||||||||||||
| 150 | 220 | 230 | 71,5 | 81,5 | 200 | 100 | 16 | 10 | 16 | 8 | 5 | ||||||
| 200 | 288 | 300 | 93,5 | 102,5 | 200 | 100 | 20 | 12 | 20 | 10 | 6 | ||||||
| 250 | 357 | 370 | 113,5 | 119,5 | 200 | 100 | 22 | 12.5 | 22 | 11 | 6 | ||||||
| 300 | 417 | 430 | 128,5 | 130,5 | 225 | 125 | 24 | 13 | 24 | 12 | 6,5 | ||||||
| 350 | 472 | 490 | 145,5 | 152,5 | 225 | 125 | 26 | 17 | 26 | 15 | 8,5 | ||||||
| 400 | 540 | 560 | 154,5 | 164,5 | 250 | 150 | 28 | 18 | 28 | 17 | 9 | ||||||
| 450 | 600 | 620 | 167,5 | 179,5 | 250 | 150 | 30 | 20 | 30 | 20 | 10 | ||||||
| 500 | 655 | 680 | 178,5 | 195,5 | 250 | 150 | 32 | 22 | 34 | 23 | 11 | ||||||
|
İsimsel boyut Dn |
SWL |
Hesaplanan ağırlık (kg) (Sadece referans için) |
|||||||||||||||
| θ=90° | θ=00 | ||||||||||||||||
| (Kn) | (ton) | (kN) | (ton) | H=500 | H=1000 | H=1500 | |||||||||||
| 150 | 265 | 27 | 186 | 19 | 55 | 115 | 198 | ||||||||||
| 200 | 441 | 45 | 314 | 32 | 86 | 169 | 278 | ||||||||||
| 250 | 579 | 59 | 412 | 42 | 113 | 210 | 335 | ||||||||||
| 300 | 726 | 74 | 510 | 52 | 145 | 256 | 395 | ||||||||||
| 350 | 1040 | 106 | 736 | 75 | 201 | 358 | 552 | ||||||||||
| 400 | 1246 | 127 | 883 | 90 | 255 | 436 | 657 | ||||||||||
| 450 | 1599 | 163 | 1128 | 115 | 314 | 530 | 791 | ||||||||||
| 500 | 1942 | 198 | 1373 | 140 | 383 | 636 | 938 | ||||||||||
|
a Aynı kaynak hacmine/gücüne dayanarak karartma ile kaynak kullanılabilir b θ, iplerin pedestal düzlük üzerindeki göreceli açısıdır (Ailege A'ya bakın) c SWL 1s, ip yönünün 90° (θ=90°) ve 180° (θ=0°) sapmasına dayalı ip gerilmesinin uygulanabilir en yüksek derecesi. Tabloda gösterilen SWL'ler sadece referans içindir. "SWL", gerçek yükleme koşullarına bağlı olarak ayarlanabilir ve gerçek işaretlenme kullanıcı ile üreticinin anlaşmasına göre olmalıdır. d Hesaplanan ağırlık referans amacıyla verilir. Karar alınması gereken çelik rulo türüne bağlıdır (Tipi A & B ve Tipi C) ISO 13755 Çelik rulolarda belirtilen |
|||||||||||||||||
Seçim ve Soruşturma Rehberi
Adım 1: Gerekli standart sürümü onaylayın: ISO 13776:2012 sağlandığı gibi, mevcut ISO 13776 sürümü veya proje özel çizim gereksinimleri.
Adım 2: Fairlead tipi A / B / C, nominal boyutu Dn 150 ila 500 ve ISO 13755 rulo türünü doğrulayın, çünkü d boyutu seçilen çelik rulo türüne bağlıdır.
Adım 3: Halat yönünü, göreceli ip açısını θ, gerekli SWL işaretini, gerçek yükleme durumunu ve ürünün demirleme, çekiş hattı yönlendirmesi veya yedekleme için kullanılıp kullanılmadığını doğrulayın.
Adım 4: Güvertede kalkan yüksekliği H, güvertenin temeli, kaynak arayüzü, kaynak bacak uzunluğu, çemberli kaynak gereksinimi, takviye ve kurulum açıklığı doğrulanır.
Adım 5: Çubuk, rulo, şaft, çalı ve ilgili parçalar için malzeme sınıfını onaylayın; ayrıca yüzey tedavisini, NDT kapsamını, test gereksinimini ve sertifika gereksinimini de onaylayın.
Adım 6: miktar, gemi türü, kurulum çizimi, ip yolu çizimi, mevcutsa referans fotoğrafı, teslimat yeri ve gerekli teslimat süresini belirtin.
Yapı
Single ISO 13755 steel roller | Deck stand pedestal body | Roller shaft and bush interface | Rope-contact roller surface | Welded deck base | Welding leg Z1 / Z2 area | Optional chamfered welding | Shop primer, galvanizli, cilalı veya belirli bir yüzey işlemi
Çıkartma, Çekme ve Mühendislik Avantajları
- Tek tekerlekli taban tasarımı, sabit güverte yapılarında ip kaydırma aşınmasını azaltmaya yardımcı olmakla birlikte kontrol edilen bir yön değişikliği yoluyla demirleme veya çekiş hattını yönlendirir.
- ISO 13755 rulo uyumluluğu, tip A / B / C rulo arayüzünün boyutlarını, özellikle birlikte verilen tabloda listelenen d boyutunu seçmek için net bir temel sağlar.
- SWL değerleri ip açısı durumu ile ayrılır, bu da alıcının tüm ip açıları ve güverte düzenlemeleri için bir yük değerini evrensel olarak kabul etmemesine yardımcı olur.
- Güverte direksiyonu yüksekliğinin seçimi ip kurşun yüksekliğini, güverte boşluğunu, bakım erişimini ve demirleme veya çekici ekipmanların etrafındaki kurulum düzenini etkiler.
- Kaynak bacak değerleri Z1 ve Z2 ilk tasarım ve alıntı referansı için sağlanır; gerçek kaynak ayrıntıları, çemberlenme ve güverte takviyesi onaylanmış çizime uymalıdır.
- Yumuşak rulo yüzeyi, doğru şaft hizalanması ve uygun çalı / rulman arayüzü ruloyu iple döndürmeye yardımcı olur ve gereksiz yerel aşınmayı azaltır.
- Atma, kaynak, işleme, NDT, yüzey tedavisi ve sertifika kapsamı, sipariş gereksinimine, denetim planına ve sınıf onay prosedürüne göre düzenlenebilir.
- Sayfa, fairlead'i kaldırma cihazı olarak tanımlamaktan kaçınır; gemi demirleme ve çekiş hattı düzenlemeleri için uygun bir ip kılavuzu.
Özel Özellikler
- Standart: ISO 13776:2012 sağlanan verilerden → projenin sağlanan baskıyı mı yoksa mevcut ISO 13776 baskısını mı gerektirdiğini onaylayın.
- Ürün Türü: Güverte durağı basamaklı yuvarlatıcı → geminin güverte yapılarına monte edilmiş dikey tek yuvarlatıcı ip rehberi.
- İsimsel Boyut: Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 → ip düzenine, SWL referansına ve çizim gereksinimine göre seçin.
- Rol türü: ISO 13755'e göre A / B / C tipi çelik rulolar → rulo ara yüzünü ve d boyutunu etkiler.
- SWL Referansı: 265 ∼1942 kN θ = 90° ve 186 ∼1373 kN θ = 0° → Son işaretleme, kullanıcının ve üreticinin gerçek yükleme durumuna göre anlaşması gerekir.
- Hesaplanan ağırlık: H = 500 / 1000 / 1500 mm referans değerleri → verilen notta ağırlık çelik silindir hariç belirtilir.
- Malzeme: yüksek gerim çelik / paslanmaz çelik / döküm çelik / düğümlü döküm demir → tam malzeme sınıfı ve sertifika kapsamı doğrulanmalıdır.
- Yüzey Tedavisi: Sa 2.5 patlama + epoksi dükkanı primer / galvaniz / cilalı / özel → son koruma sistemi proje gereksinimlerini takip eder.
- Sertifika gereksinimi: sipariş kapsamına göre mevcuttur → sınıf sertifikası, malzeme sertifikası, üreticinin sertifikası ve tanık denetimi tekliften önce onaylanmalıdır.
Nasıl Çalışır?
Mooring or towing line approaches the pedestal fairlead → Rope bears against the single steel roller → Roller rotates and changes rope direction → Reaction force is transferred through the pedestal and welded base into the deck structure → Final SWL marking and inspection follow the agreed loading condition and project requirement
Başvurular
Ship deck mooring stations | Towing line guiding positions | Tugboats | Workboats | Cargo ships | Tankers | Bulk carriers | Offshore support vessels when specified by drawing | Newbuilding and replacement projects
Sertifikalar ve Avantajlar
Sertifikalar proje gereksinimine, denetim kapsamına, malzeme izlenebilirliğine ve sınıf topluluğu onay prosedürüne göre düzenlenebilir.
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

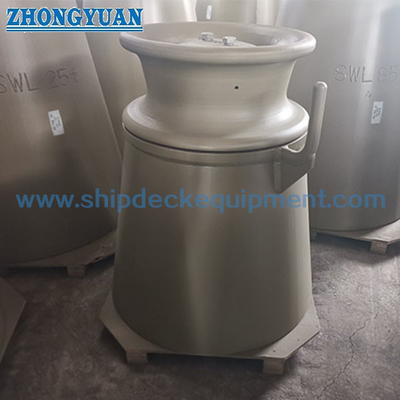

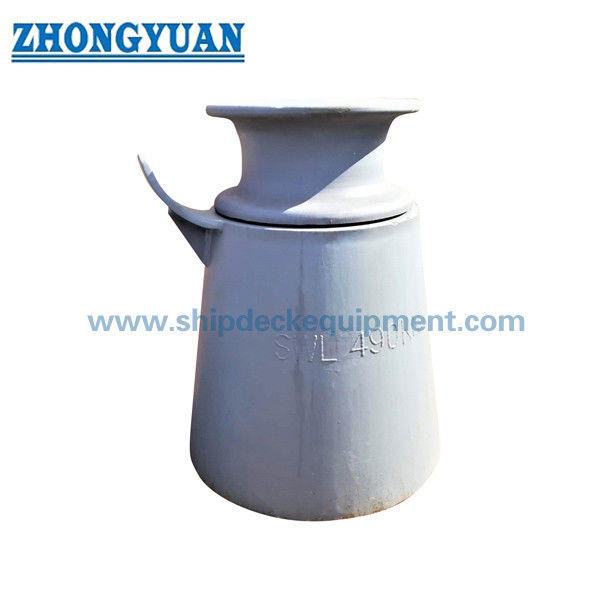

Çizim ve Fotoğraflar
Sık Sorulan Sorular
S1: ISO 13776 tablosundaki SWL bir kaldırma kapasitesi midir?
A1: Hayır. Sağlanan SWL değerleri, pedestal düzmece ip bükülme koşulları için uygulanabilir ip gerilmesinin en yüksek referans değerleri.Kanıt yükü, veya test yükü.
S2: Doğru Dn boyutu nasıl seçilir?
A2: Geminin çizimine, ipliğin yol açısına, gerekli SWL işaretlemesine, güvertede durma yüksekliğine, yuvarlak türüne, kurulum alanına, temel dayanıklılığına ve sertifika gereksinimine göre Dn seçin.Tablo ilk seçim ve teklif onay için.
S3: Sayfa ISO 13776:2012 veya ISO 13776 kullanmalı mı:2020?
A3: Sağlanan veriler ISO 13776'da belirtilmiştir:2012, ancak çevrimiçi ISO bilgileri ISO 13776:2020'yi mevcut resmi baskı olarak listeler.Ya da sınıf toplumu..
