Yukarı rulonlu yedi rulonlu evrensel fairlead. CB 3062 D tipi gemi demirleme ve çekme için.
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Modeli Türü: | Tip D | Malzemeler: | C-Mn Çelik, Yumuşak Çelik, Paslanmaz Çelik |
|---|---|---|---|
| Standart: | CB/T*3062-79 | Silindir No.: | 7 rulo |
| Çelik Kablo Çapları: | 19,5 mm~68,0 mm | Naylon Halat Çapları: | 36mm~100mm |
| Ağırlık: | 247kg~5100kg | Yüzey İşlem: | S2.5 + Epoksi Mağazası Astarı'ndan Bir Kat, Parlak, Galvanizli, Özelleştirilmiş Yüzey İşlemi Mev |
| Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| Vurgulamak: | Universal Fairleads Roller,CB 3062 Roller,Yedi Tüp Roleri |
||
Ürün Açıklaması
Yukarı rulonlu yedi rulonlu evrensel fairlead. CB 3062 D tipi gemi demirleme ve çekme için.
Ürün Genel Görünümü

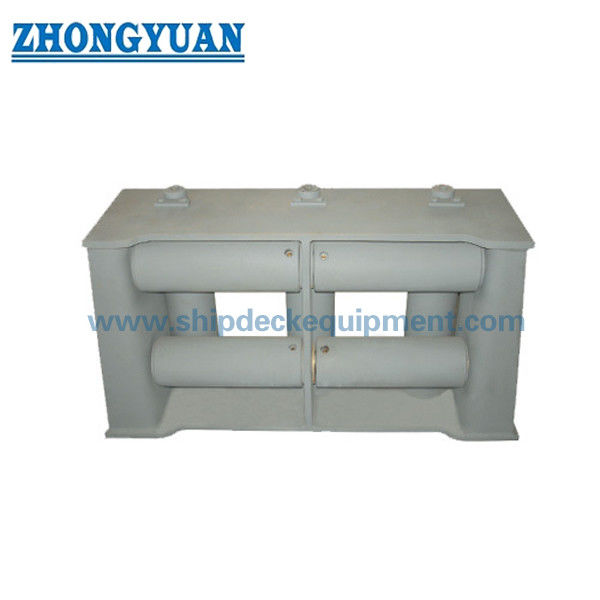

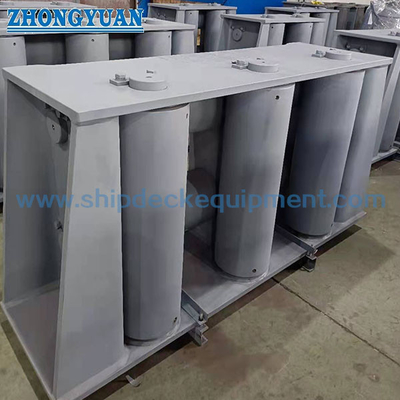

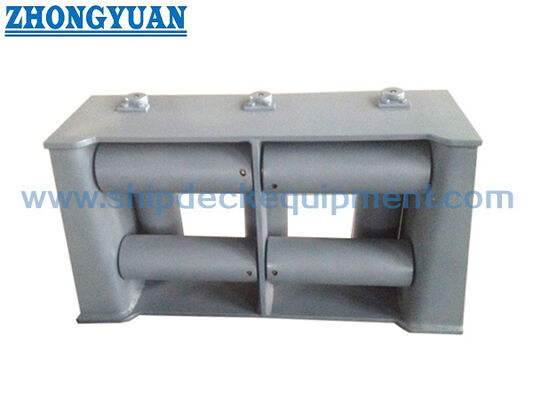

CB 3062 D Tipi yedi silindirli evrensel fairlead, demirleme iplerinin veya çekiş kablolarının fairlead'e birkaç yönden yaklaşabildiği bir gemide kullanılan ip yönlendirme düzenlemesidir.Tip D düzeninde üç dikey ve dört yatay rulo kullanılır., üst rulo düzenini de içeren, çelik tel iplerini ve naylon iplerini daha geniş bir çalışma açısından yönlendirmek ve aynı zamanda gemi yapısına karşı doğrudan sürtünmeyi azaltmak için.
Bu sayfa, sağlanan parametreler tablosuna dayanarak CB/T*3062-79 Tip D yedi silindirli fairlead için yazılmıştır.Normalde serbest güverte güvertesinin ya da karşılaştırılabilir demirleme / çekiş ipi öncül pozisyonunun geminin kenarında monte edilirÜrün, bir vinç, kaldırma cihazı veya bağımsız yük taşıyan çekiş montajı olarak değil, ipi yönlendiren bir fairlead olarak ele alınmalıdır.rulo malzemesi, şafta ayrıntıları ve sertifika kapsamı gemi çizimi ve proje gereksinimlerine göre onaylanmalıdır.
Hızlı Özellikler
- Ürün türü: Yukarı yuvarlaklı yedi silindirli evrensel fairlead → gemide demirleme ve çekiş ip yolları için çok yönlü ip rehberi.
- Standart ve model: CB/T*3062-79 D Tipi → sağlanan veriler ürünü D Tipi olarak tanımlar.
- Rol düzenlemesi: 3 dikey rol + 4 yatay rol → Fairlead açılışı etrafında birden fazla lider yönünden halatları yönlendirmeye yardımcı olur.
- Uygulanabilir ip aralığı: çelik tel ip 19.5 ila 68.0 mm / naylon ip 36 ila 100 mm → ip boyutu seçimi referansı olarak kullanılır, SWL veya ip kırma yükü olarak değil.
- Ana boyut aralığı: L 944 ila 2330 mm ve H 508 ila 1130 mm → gemide düzenleme kontrolü, kurulum izni ve teklif onayı için kullanışlıdır.
- Ağırlık aralığı: tedarik edilen masadan 247 ila 5100 kg → yükleme, yükleme, paketleme ve nakliye planlaması sırasında taşıma, kaldırma için önemlidir.
- Kurulum odak noktası: geminin yanındaki / serbest geminin güverte alanı → gövde takviyesi, kaynak detayları ve halat güdüm açısı, tersanede veya tasarım bürosunda onaylanmalıdır.
- Üretim odakları: rulo dönüşü, aks uygunluğu, temas yüzeyinin pürüzsüzlüğü, çerçeve hizalama, korozyon koruması ve bakımlı rulo montajı.
Ana teknik parametreler
| Çelik ip - Evet. |
Nylon ip - Evet. |
E | F | D | d | L | Ben... | L2 | L3 | B | Bl | B2 | H | Çeviri: | Ağırlık (kg) |
| 19.5 | 36 | 200 | 150 | 100 | 40'tan 0'ya.5 | 944 | 716 | 300 | 844 | 238 | 194 | 108 | 508 | 250 | 247 |
| 22.5 | 40 | 200 | 150 | 120 | 50'ye 0'ya.5 | 1048 | 776 | 320 | 928 | 280 | 232 | 128 | 552 | 270 | 377 |
| 26 | 45 | 200 | 180 | 130 | 55-0.5 | 1106 | 810 | 330 | 976 | 304 | 250 | 138 | 606 | 310 | 485 |
| 32 | 70 | 220 | 180 | 150 | 65-0.5 | 1250 | 910 | 370 | 1100 | 346 | 288 | 158 | 670 | 330 | 716 |
| 34.5 | 80 | 240 | 200 | 160 | 70'e 0.5 | 1340 | 980 | 400 | 1180 | 370 | 308 | 168 | 710 | 360 | 849 |
| 37.5 | 85 | 240 | 200 | 180 | - 80'e 0'ya.5 | 1450 | 1040 | 420 | 1270 | 417 | 345 | 190 | 770 | 380 | 951 |
| 43 | 95 | 260 | 210 | 200 | 90'dan 0'ya.5 | 1596 | 1146 | 460 | 1396 | 459 | 385 | 210 | 820 | 410 | 1546 |
| 52 | 100 | 260 | 220 | 230 | - 100-0'a.5 | 1746 | 1236 | 490 | 1516 | 521 | 445 | 240 | 910 | 450 | 2143 |
| 60.5 | - | 300 | 240 | 260 | 120-0.5 | 1990 | 1990 | 560 | 1730 | 590 | 500 | 270 | 1000 | 500 | 3134 |
| 68 | - | 320 | 250 | 320 | 150-0.5 | 2330 | 2330 | 640 | 2010 | 714 | 620 | 330 | 1130 | 570 | 5100 |
Seçim ve Soruşturma Rehberi
Adım 1: CB/T*3062-79 Tip D yedi silindirli evrensel fairlead ve gerekli çelik tel ipi veya naylon ip çapını doğrulayın.
2. Adım: İpi ipliğin yan, üst, alt veya çapraz yönünden gemi kenarındaki ipliğin girebildiğini de içeren ipliğin ipliğinin düzenini doğrulayın.
Adım 3: Mümkün açıklık ve çevresindeki takviye ile birlikte serbest güverte güvertesi, kale veya gemi kenarı yapısında kurulum konumunu doğrulayın.
Adım 4: Üretimden önce rulo, aks, çerçeve, göbek / rulman, bağlayıcı ve tıkacı malzeme gereksinimlerini doğrulayın.
Adım 5: Yüzey tedavisini doğrulayın: Sa 2.5 patlama + epoksi dükkanı primer, son kaplama, galvanize bitirme, cilalanmış paslanmaz çelik veya diğer belirtilen işlem.
Adım 6: Teklifden önce sertifika kapsamını onaylayın: üreticinin sertifikası, malzeme sertifikası, sınıf sertifikası, NDT raporu, tanık denetimi veya proje özel onay.
Adım 7: miktarı, gemi türünü, varış noktasını, gerekli teslimat süresini, kurulum çizimini ve mevcutsa referans fotoğraflarını belirtin.
Yapı
Welded fairlead frame | 3 vertical rollers | 4 horizontal rollers | Upper roller arrangement | Roller shafts / axles | Bush or bearing contact area | Shipside mounting interface | Smooth rope-contact surfaces | Painted or specified surface treatment
Rol yönlendirmesi, kurulum ve mühendislik avantajları
- Yedi tekerlekli düzenleme, ipin fairlead'e basit iki tekerlekli veya üç tekerlekli düzenlemelerden daha geniş bir açı aralığı üzerinden girmesine ve çıkmasına yardımcı olur.
- Üç dikey ve dört yatay rulo, iple gemi yapısı arasındaki doğrudan temayı sınırlamaya yardımcı olur, bu da demirleme ve çekiş operasyonları sırasında ip korumasını destekler.
- Her bir makara temas yüzeyi pürüzsüz, yuvarlak ve çelik tel ipi veya naylon ipi hasar verebilecek keskin kenarlardan arındırılmalıdır.
- Rulo dönüşü montajdan sonra kontrol edilmelidir, böylece ip sabit bir yüzeye sürüklenmek yerine az sürtünme ile yönlendirilebilir.
- Akslar, çalılar veya rulmanlar, bağlayıcılar ve tıkaç düzenlemeleri bakım açısından kritik parçalardır ve denetim ve değiştirme için erişilebilir olmalıdır.
- Gemi kenarında kurulum yapısı, ipliğin yol açısı, yerel gövde takviyesi, kaynak ayrıntıları ve sınıf veya sahibi denetimi gereksinimleri ile birlikte gözden geçirilmelidir.
- Sağlanan ip çapı tablosu yalnızca seçim referansı olarak kullanılır; onaylanmış mühendislik verisi olmadan SWL, MBL, ip kırma yükü, test yükü veya izin verilen yüke dönüştürülmemelidir.
Özel Özellikler
- Standart: CB/T*3062-79 → proje çiziminde veya sahibinin özelliklerinde bu yedi silindirli düzene ihtiyaç duyulduğunda kullanılır.
- Tip: Tip D → Yedi silindirli, üst silindirli, çok yönlü ip yönlendirmesi için evrensel fairlead.
- Rulo miktarı: 7 rulo → 3 dikey ve 4 yatay rulo sağlanan açıklamaya göre.
- Uygulanabilir ip: çelik tel ip 19.5-68.0 mm / naylon ip 36-100 mm → ip türüne, gemi düzenine ve proje çizimine göre seçin.
- Malzeme: C-Mn çelik / yumuşak çelik / paslanmaz çelik → fiyatlandırmadan önce tam rulo, aks, çerçeve ve bağlantı malzemeleri onaylanmalıdır.
- Montaj: geminin yanındaki / serbest güverte alanı → gövde takviyesi, kaynak ayrıntıları ve mevcut alan çizimle onaylanmalıdır.
- Yüzey Tedavisi: Sa 2.5 patlama + referans olarak epoksi dükkanı başlangıcı → son kaplama, galvanizasyon veya cilalama, proje spesifikasyonunu takip eder.
- Sertifika Gerekliliği: Sipariş kapsamına göre mevcuttur → sınıf denetimi ve sertifika seviyesi tekliften önce onaylanmalıdır.
Nasıl Çalışır?
Rope approaches the shipside fairlead → The rope enters between vertical and horizontal rollers → Rollers rotate as the rope changes direction → Contact with fixed ship structure is reduced → Local reaction forces pass through the roller shafts and fairlead frame into the reinforced shipside structure
Başvurular
Commercial vessels | Naval support vessels | Tugboats | Workboats | Offshore service vessels when specified by project | Shipside mooring stations | Towing rope lead positions | Freeboard deck rope guidance | Newbuilding and replacement projects
Sertifikalar ve Avantajlar
Sertifikalar proje gereksinimine, denetim kapsamına, malzeme izlenebilirliğine ve sınıflandırma topluluğunun onay prosedürüne göre düzenlenebilir.
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.
Çizim ve Fotoğraflar
Sık Sorulan Sorular
S1: CB 3062 Tipi D'yi daha basit makaralardan farklı kılan nedir?
A1: D Tipi, ipi daha geniş bir yelpazeden yönlendirmek için üç dikey ve dört yatay rulo içeren yedi rulo kullanır.Bu daha uygun yapar nerede halat kurşun açısı gemi kenarında demirleme veya çekiş istasyonu çevresinde değişiklikler.
S2: İp çapı tablosu SWL veya kırma yükü olarak kullanılabilir mi?
A2: Hayır. Sağlanan tablo, çelik tel ip ve naylon ip çaplarını ana boyutları ve ağırlığı ile sunar. SWL, MBL, ip kırma yükü, test yükü,veya izin verilen yükYük onayı gemi demirleme veya çekiş tasarımına göre kontrol edilmelidir.
S3: Bu fairlead sipariş vermeden önce ne kontrol edilmelidir?
A3: Standartı onaylayın, D tipi, ip çapı, ip ipliği yönü, kurulum konumu, malzeme, yüzey işlemi, yerel takviye, sertifika kapsamı, miktar, teslimat yeri,ve gerekli teslimat süresiKurulum çizimleri ve referans fotoğrafları şiddetle tavsiye edilir.
