12,5–30 mm Hidrolik Irgat | Küçük Gemiler İçin Tek Zincir Dişlisi ve Sarma Başı

12.5-30 mm Hidrolik Irgat | Küçük Tekneler İçin Tek Dişli, Sarma Başlıklı

Ürün Genel Bakışı

Bu kompakt hidrolik irgat, güverte alanı sınırlı olan küçük tekneler, iş tekneleri, mavnalar ve diğer tesislerde demirleme için tasarlanmış tek dişli bir güverte makinesidir. Zincir kaldırıcı (dişli), belirtilen demir zinciri çapına ve sınıfına göre eşleştirilirken, tek sarma başlığı yardımcı halat elleçleme kabiliyeti sağlar. Irgat hidrolik olarak tahrik edilir ve proje gerektirdiğinde elektrik motorlu bir hidrolik güç ünitesi (HPÜ) ile birlikte tedarik edilebilir.

Seçim, zincir çapı ve sınıfı, demir ağırlığı ve demirleme derinliği, gerekli sürekli ve kısa süreli çekme kuvveti, fren / zincir durdurucu düzenlemesi, güverte temeli, mapa hizalaması ve sınıflandırma gereksinimlerine dayanmalıdır. 12.5-30 mm aralığı bir ürün serisini temsil eder; tek bir dişli tüm zincir boyutları için evrensel değildir. Hidrolik basınç, akış, motor deplasmanı, HPÜ gücü, fren kapasitesi ve temel yükleri seçilen model ve onaylanmış düzenleme için kesinleştirilir.

Hızlı Özellikler

• Zincir boyutu aralığı: 12.5-30 mm Sınıf 2 demir zinciri → her dişli, tam aralık yerine belirtilen zincir çapı, sınıfı ve halka geometrisine göre eşleştirilir.
• Sürekli çalışma çekme kuvveti: yaklaşık 6.6-38.3 kN standart referans → Sınıf 2 zincir için 42.5d² N'den hesaplanır; nihai tasarım değerleri seçilen model ve sınıf gereksinimini takip eder.
• Kısa süreli aşırı yük çekme kuvveti: yaklaşık 10.0-57.4 kN standart referans → demir koparma görevi için sürekli çalışma çekme kuvvetinin en az 1.5 katı.
• Fren tutma yükü: ayrı bir zincir durdurucu ile yaklaşık 41.5-231.4 kN referans → %45 zincir kırma yükü kriterine dayanır; durdurucusuz düzenleme daha yüksek bir fren / temel tasarım temeli gerektirir.
• Ortalama kaldırma hızı: ≥9 m/dak referans → uygulanabilir irgat performans temeli altında minimum 0.15 m/s ortalama zincir hızına eşdeğerdir.
• Yapılandırma: Tek dişli + tek sarma başlığı → tek kompakt güverte ünitesinde yardımcı halat elleçleme ile demir-zincir elleçleme.
• Tahrik sistemi: Redüksiyon dişlili hidrolik motor → HPÜ basıncı, akış, motor deplasmanı ve elektrik motor gücü modele özeldir ve zincir yükü ve hızını karşılamak üzere seçilir.
• Kontrol ve kurulum: Güverteye monte taban plakası ile yerel hidrolik kontrol → proje kapsamına göre uzaktan / orantılı kontrol, zincir durdurucu, temel cıvataları ve güverte takviyesi onaylanır.

Ana Teknik Parametreler

Seçim ve Sorgulama Rehberi

Adım 1: Demir-zincir çapını, Sınıf 2 / proje zincir sınıfını, kilitli halka boyutlarını ve zincir sertifikası bilgilerini doğrulayın. Dişli cebi geometrisi gerçek zincirle eşleşmelidir.

Adım 2: Demir ağırlığını, zincir uzunluğunu, demirleme derinliğini, mapa / zincir borusu düzenlemesini ve gerekli sürekli ve kısa süreli çekme kuvvetini doğrulayın.

Adım 3: Fren ve zincir durdurucu düzenlemesini, zincir yönünü, güverte temelini, mevcut ayak izini, şaft / motor yönünü ve projenin yeni inşa mı yoksa değişim mi olduğunu doğrulayın.

Adım 4: Hidrolik güç düzenlemesini doğrulayın: özel elektrik-hidrolik HPÜ veya mevcut bir hidrolik sisteme bağlantı, mevcut basınç, akış, güç kaynağı, kontrol voltajı ve kontrol istasyonu gereksinimini içerir.

Adım 5: Kullanılan halat elleçleme görevini ve gerekli halat çekme kuvveti / halat çapını içeren sarma başlığı gereksinimini doğrulayın. Bir sarma başlığı otomatik olarak derecelendirilmiş bir bağlama vinci ile eşdeğer değildir.

Adım 6: Sınıflandırma kuruluşu / bayrak gereksinimini, sertifika kapsamını, denetim veya tanık testlerini, miktarı, varış noktasını, gerekli teslimat süresini doğrulayın ve mevcut olduğunda GA / güverte düzenleme çizimlerini veya referans fotoğraflarını sağlayın.

Yapı ve Bileşenler

Güverte taban plakası | Hidrolik motor | Redüksiyon dişli kutusu | Tek zincir dişlisi / zincir kaldırıcı | Kavrama | Bant freni | Tek sarma başlığı | Şaft ve yataklar | Yerel hidrolik kontrol | Tedarik dahilinde olduğunda elektrik motorlu HPÜ

Hidrolik Tahrik, Fren ve Kurulum Avantajları

• Hidrolik tahrik, demir elleçleme için yüksek başlangıç torku ve pürüzsüz düşük hızlı kontrol sağlar; motor ve redüksiyon oranı, tüm seri için tek bir basınç / akış değeri yerine gerekli zincir çekme kuvveti ve kaldırma hızına göre seçilir.
• Tek dişli düzeni, makine genişliğini azaltır ve tek bir demir zincirinin irgat istasyonunda elleçlendiği yerler için uygundur. Dişli profili, cep sayısı ve zincir kavrama, belirtilen demir zinciriyle eşleşmelidir.
• Ayrılabilir dişli ve mekanik fren, zincir kaldırıcıyı tahrikten ayırmayı ve onaylanmış işletme düzenlemesine tabi olarak, zincirin boşaltılması veya tutulması sırasında kontrol edilmesini sağlar.
• Fren boyutlandırması, zincir durdurucu ile koordine edilmelidir. Ayrı bir zincir durdurucu ile, irgat freni referansı durdurucusuz bir düzenlemeye göre daha düşüktür; bu fark aynı zamanda taban plakası ve güverte temeli yüklerini de etkiler.
• Sarma başlığı, güverte operasyonları sırasında yardımcı halat elleçlemeyi destekleyebilir. Tanımlanmış bir bağlama vinci görevi veya derecelendirilmiş bağlama halatı çekme kuvveti gerekiyorsa, bu işlev ayrı olarak belirtilmeli ve uygulanabilir bağlama vinci gereksinimlerine karşı kontrol edilmelidir.
• Güverte entegrasyonu, servis erişimini fren, kavrama, yataklar, hidrolik motor ve borulara korurken, dişliyi mapa ve zincir dolabı / zincir borusu ile hizalamalıdır.
• Kabul testleri, hidrolik kaçak kontrolleri, fonksiyonel testler, yük / aşırı yük testleri, fren tutma testleri ve sınıf tanık testleri, proje spesifikasyonuna ve onay kapsamına göre düzenlenebilir.

Özel Nitelikler

• Ürün Tipi: Hidrolik irgat → tek bir demir zinciri için kompakt motorlu demir elleçleme makinesi.
• Zincir Aralığı: 12.5 / 14 / 16 / 17.5 / 19 / 20.5 / 22 / 24 / 26 / 28 / 30 mm → gerçek zincire göre her dişli için bir zincir boyutu seçin.
• Zincir Sınıfı Temeli: Sınıf 2 → ana web sitesi görev tablosu Sınıf 2 standart referans formülünü kullanır; diğer zincir sınıfları yeniden hesaplama gerektirir.
• Yapılandırma: Tek dişli + tek sarma başlığı → demir-zincir elleçlemeyi yardımcı halat elleçleme ile tek bir güverte makinesinde birleştirir.
• Tahrik: Hidrolik → seçilen modele ve gemi güç kaynağına göre elektrik motorlu HPÜ ile birlikte veya ona uygun olarak tedarik edilir.
• Hidrolik Parametreler: Modele göre teyit edilecek → basınç ve akış, motor deplasmanı, gerekli çekme kuvveti, hız ve HPÜ tasarımına uygun olmalıdır.
• Fren / Zincir Durdurucu: Projeye özel → ayrı bir zincir durdurucunun takılı olup olmadığını doğrulayın, çünkü tutma yükü tasarım temeli değişir.
• Kontrol: Temel konsept olarak yerel manuel hidrolik kontrol → proje gerektirdiğinde uzaktan veya orantılı kontrol tartışılabilir.
• Referans Tasarım Temeli: ISO 4568:2021 ve uygulanabilir sınıflandırma kuralları → nihai sözleşme standardı ve onay temeli teyit edilecektir.
• Kurulum: Güverteye monte taban plakası → temel cıvataları / kaynak detayları, güverte takviyesi, zincir yönü ve servis boşluğu onaylanmış GA'yı takip eder.

Nasıl Çalışır

Elektrik motoru hidrolik pompayı tahrik eder → HPÜ, irgat hidrolik motoruna basınçlı yağ sağlar → redüksiyon dişlileri, demir zincirini çekmek veya boşaltmak için zincir dişlisini döndürür → kavrama gerektiğinde dişliyi ayırır → mekanik fren zincir kaldırıcıyı kontrol eder ve tutar → sarma başlığı yardımcı halat elleçleme sağlar

Uygulamalar

İş tekneleri | Mavnalar | Küçük kargo ve servis tekneleri | Uygulanabilir kurallara tabi iç ve kıyı tekneleri | Kompakt baş güverte demirleme istasyonları | Yeni inşa ve değişim projeleri

Sertifikalar ve Avantajlar

Sınıflandırma onayı, denetim ve sertifikalar proje gereksinimine, seçilen modele, test kapsamına, malzeme / bileşen izlenebilirliğine ve sınıf onay prosedürüne göre düzenlenebilir. Sertifika kullanılabilirliği ve tanık noktaları tekliften önce teyit edilmelidir; her siparişte dahil olduğu varsayılmaz.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

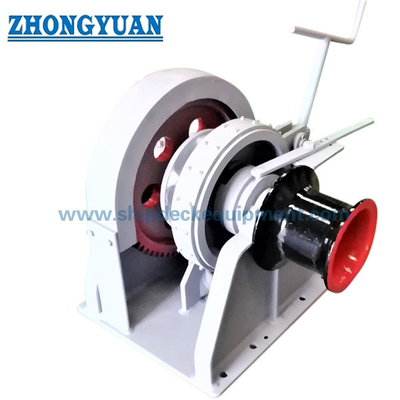

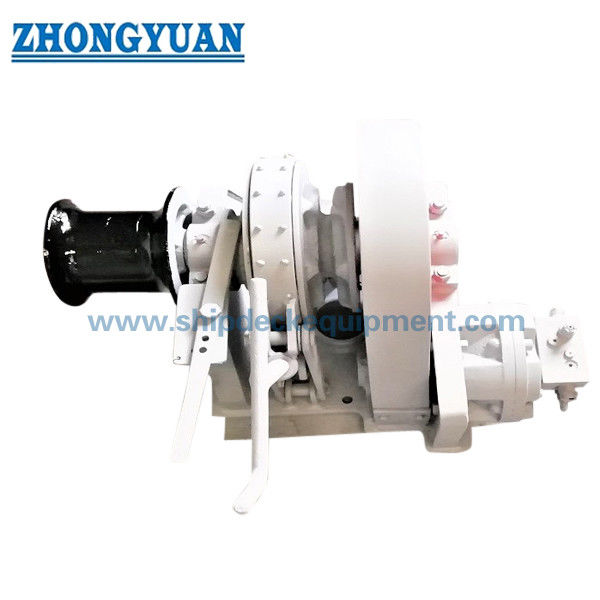

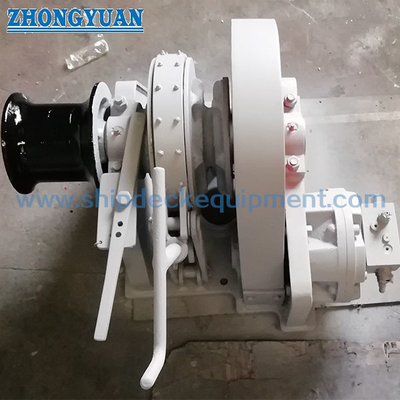

Çizim ve Fotoğraflar

,

SSS

S1: Tek bir dişli 12.5 ila 30 mm arasındaki her zincir boyutunu işleyebilir mi?

C1: Hayır. 12.5-30 mm rakamı seri aralığıdır. Dişli / zincir kaldırıcı, belirli bir demir-zincir çapı, sınıfı ve halka geometrisi için seçilir. Değişim projeleri için, dişliyi onaylamadan önce zincir boyutları veya bir zincir numunesi / çizimi kontrol edilmelidir.

S2: Gerekli fren tutma yükü, bir zincir durdurucunun takılı olup olmamasına neden bağlıdır?

C2: Zincir durdurucu, statik tutma işlevini paylaşır. Ayrı bir durdurucu ile monte edilmiş bir irgat, daha düşük sınıf referans tutma temelini kullanabilirken, ayrı bir durdurucu olmayan bir irgat daha yüksek bir fren ve destekleyici yapı temeli gerektirir. Bu nedenle, fren ve temel seçimi öncesinde düzenleme teyit edilmelidir.

S3: Hidrolik güç ünitesini boyutlandırmak ve bir teklif hazırlamak için hangi bilgilere ihtiyaç vardır?

C3: Zincir çapı ve sınıfı, demir ağırlığı, zincir uzunluğu / demirleme derinliği, gerekli hız, zincir durdurucu düzenlemesi, gemi güç kaynağı, mevcut hidrolik basınç / akış (mevcut bir sistem kullanılıyorsa), sarma başlığı görevi, sınıf gereksinimi, güverte GA / temel düzenlemesi, miktar, teslimat varış noktası ve gerekli teslimat süresini sağlayın.
