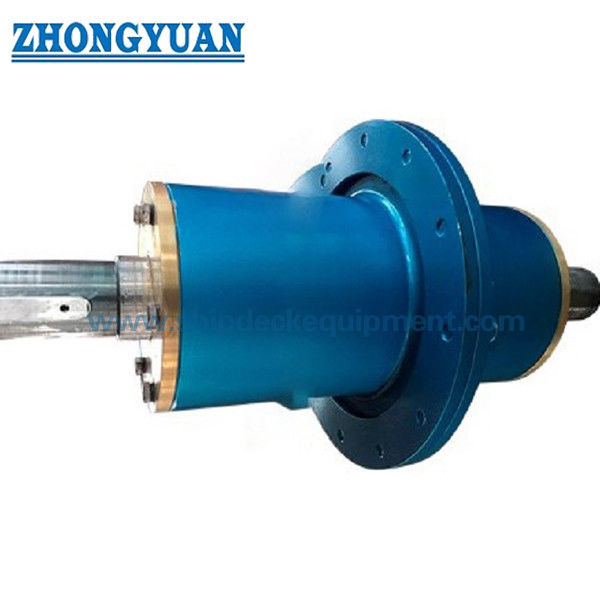

Deniz Mili Bölme Dişli Gemi Tahrik Sistemi

Deniz Mili Bölme Dişli Gemi Tahrik Sistemi

Tanım:

Ürün, pompa dairesi ve makine dairesi arasındaki bölme dişlisine uygulanabilir (Mil hızı 3.000 dev/dak'dan fazla değil).Ağırlıklı olarak ham petrol, petrol ürünleri ve sıvı kimyasallar taşıyan gemilerde kullanılır.

Sürücünün soğutma moduna göre aşağıdaki iki kategoriye ayrılır: a) Su soğutma tipi S, b) Hava soğutma tipi K

Ana Teknik Özellikler:

1. Mil Boyutu: Çap.25 ila 150 mm
2. Malzeme: Dökme Demir, Beyaz metal, Bronz, Bakır
3. Sınıflandırma Sertifikaları: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Etc.

S tipi

1. Bu tip, en az bir çift karartma makaralı rulmandan, döner mil dudaklı kauçuk contalardan vb. oluşacaktır.

2. Sürücünün soğutma ve yağlayıcı boşlukları, bir sıcaklık göstergesi algılama izleme cihazı ve bir yağ seviyesi gösterge cihazı ile donatılacaktır.

3. Sürücü, bir hat bağlantısı ve nefes alabilen bir boşaltma tapası bulanıklığı ile donatılmalıdır.

4. Sürücü, pompa bölmesi tarafındaki mile monte edilecek ve sıcaklık 65'C'yi aştığında bir alarm tetiklemesi gereken sıcaklık sensörünün kurulum arayüzü ile donatılacaktır.

5. Yağ etiketi arayüzü, JB/T 7942. 1 gereksinimine uygun olmalıdır.

6. Soğutma suyu giriş basıncı 0,5 MPa.

6. Muhafaza, çelik bir yapı veya dökme çelik bir parçadır.

8. Eksenin uçları, elastik kaplin olarak en az bir uca sahip olmalıdır.

K tipi

1 Cihaz, bir hava soğutma odasına sahip olacak ve bir egzoz deliği ile donatılacaktır.

2 Cihaz, Li bazlı gres ile sızdırmaz hale getirilmiş kaymalı yataklar kullanmalıdır.

3 Milin uçları, elastik kaplin olarak en az bir uca sahip olmalıdır.

4 Sürücü, sıcaklık 657'yi aştığında bir alarm tetiklemesi gereken sıcaklık sensörü için bir kurulum arayüzü ile pompa bölmesinin yan tarafındaki yataklara monte edilmelidir.

5 Muhafaza, çelik bir yapı veya dökme çelik bir parçadır.

Ana teknik parametreler:

S Tipi

K Tipi

Deniz Şaft Perdesi Dişli Tip S Çizimi

Deniz Şaft Perdesi Dişli Tipi K Tipi Gemi Sevk Sistemi Çizimi
