Deniz Orta Mil Rulman Gemi Sevk Sistemi
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan |
| Sertifika: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Model numarası: | Standart ve Özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | As per quotation |
| Ambalaj bilgileri: | Palet veya Özelleştirilmiş |
| Teslim süresi: | teklife göre |
| Ödeme koşulları: | TT, L/C, vb. |
| Yetenek temini: | Müşterilerin ihtiyaçlarını karşılamak |
|
Detay Bilgi |
|||
| şaft boyutu: | Dia. çap 120 to 740mm 120 ila 740 mm | Malzeme: | Dökme Demir, Beyaz metal, Bronz, Bakır |
|---|---|---|---|
| Sistem Basıncı: | 0.6Mpa'dan fazla | Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, vb. |
| Vurgulamak: | 120 mm ara mil yatağı,Deniz ara mil yatağı 120 mm,0.6Mpa ara yatak 120 mm |
||
Ürün Açıklaması

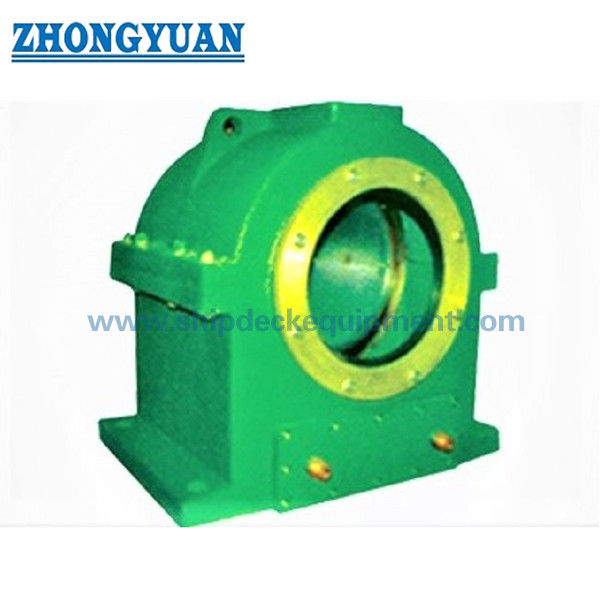

Deniz Ara Mil Rulman Gemi Sevk Sistemi
Tanım
Bu tür bir ara yatak, Gemi şaftı oran basıncı, yukarıdaki normal spesifikasyon oran basıncından (0.6MPa) daha büyüktür ve bu tip büyük oranlı basınç ara yataklarının seçimi için uygun olan şaft hizalamasını ayarlamanız gerekir.Farklı türde gemi ara yatakları tedarik ediyoruz
Ana Teknik Şartname
- Mil Boyutu: Çap.120 ila 740 mm
- Malzeme: Dökme Demir, Beyaz metal, Bronz, Bakır
- Sistem Basıncı: 0.6Mpa'dan fazla
- Sınıflandırma Sertifikaları: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Etc.
| D | cıvata | b1 | b2 | b3 | b4 | c | h1 | h2 | h3 | L1 | L2 | L3 | L4 |
| 120-160 | 4 x M20 | 320 | 310 | 270 | 160 | 86 | 185 | 360 | 32 | 306 | 320 | 155 | 115 |
| 161- 200 | 4 x M20 | 380 | 370 | 320 | 190 | 106 | 220 | 420 | 32 | 330 | 350 | 170 | 130 |
| 201- 240 | 4 x M24 | 450 | 440 | 380 | 230 | 126 | 270 | 500 | 35 | 354 | 390 | 185 | 145 |
| 241-280 | 4x M30 | 514 | 506 | 430 | 260 | 150 | 300 | 560 | 38 | 406 | 450 | 205 | 175 |
| 281- 330 | 4 x M30 | 604 | 596 | 520 | 320 | 170 | 340 | 645 | 43 | 436 | 480 | 220 | 190 |
| 331- 390 | 4 x M36 | 684 | 664 | 580 | 360 | 200 | 380 | 730 | 48 | 480 | 540 | 245 | 215 |
| 391- 450 | 4 x M36 | 770 | 760 | 670 | 440 | 230 | 425 | 820 | 93 | 535 | 585 | 270 | 235 |
| 451- 510 | 4XM42 | 860 | 860 | 760 | 480 | 280 | 480 | 920 | 108 | 620 | 700 | 320 | 280 |
| 511 - 570 | 4XM42 | 960 | 910 | 810 | 510 | 290 | 530 | 1020 | 120 | 670 | 740 | 340 | 300 |
| 571 - 650 | 4 x M48 | 1080 | 1030 | 910 | 570 | 330 | 610 | 1150 | 147 | 770 | 850 | 385 | 345 |
| 651-740 | 4 x M48 | 1190 | 1170 | 1020 | 660 | 380 | 720 | 1330 | 177 | 840 | 930 | 425 | 375 |
Ara Mil Rulman Gemi Sevk Sistemi Çizimi
