17 ¢ 600 t SWL Deniz Delta Plakası Çekici Köprü için.

17-600 ton SWL Deniz Delta Plakası Çekme Kıç Halatı Bağlantısı | Çelik Üçgen Plaka

Ürün Genel Bakışı

Çelik üçgen plaka veya çekme kıç halatı plakası olarak da adlandırılan deniz delta plakası, çekme halatlarını bir çekme kıç halatı düzenlemesinde birleştirmek için kullanılan yük dereceli bir çekme konektörüdür. Genellikle çekme yükünün üçgen bir bağlantı plakası aracılığıyla dağıtılması gereken çekme halatları, çelik halatlar, kancalar, zincirler veya diğer onaylı çekme bağlantı elemanları arasına monte edilir.

Bu sayfa, sağlanan tabloya göre 17 ila 600 ton arası Güvenli Çalışma Yükü (SWL) ve 85 ila 3000 ton arası maksimum kırılma yüküne sahip çelik deniz delta plakaları için hazırlanmıştır. Ürün bir güverte kılavuz makarası, babası veya vinç değildir; çıkarılabilir bir çekme bağlantı plakasıdır. Malzeme sınıfı, delik düzenlemesi, pim / kanca uyumluluğu, yük yönü, dayanıklılık testi prosedürü ve sertifika kapsamı, çekme düzenlemesine ve proje gereksinimlerine göre doğrulanmalıdır.

Hızlı Özellikler

• Ürün tipi: Deniz delta plakası / çelik üçgen plaka → gemi çekme kıç halatı düzenlemeleri için bağlantı plakası.
• Uygulama odağı: bir kıç halatında birleştirilmiş çekme halatları → uyumlu çekme bileşenleri arasında çekme yükünü bağlamak ve dağıtmak için kullanılır.
• SWL aralığı: sağlanan 17 ila 600 ton → çekme yüküne, kıç halatı geometrisine ve bağlı bağlantı elemanı derecelerine göre seçilir.
• Maksimum kırılma yükü aralığı: sağlanan 85 ila 3000 ton → yanlış yük yorumunu önlemek için SWL ve dayanıklılık testi yükünden ayrı tutulur.
• Dayanıklılık testi: %150 SWL → test yükü, yükleme yönü, tutma süresi ve tanık gereksinimi siparişten önce doğrulanmalıdır.
• Malzeme seçenekleri: dövme alaşımlı çelik, dövme C-Mn çeliği, yüksek mukavemetli hafif çelik levha veya paslanmaz çelik → nihai sınıf ve ısıl işlem belirtilmelidir.
• Kenar bitişi: tüm serbest kenarlar R3'e kadar zımparalanmış, çapak yok → daha güvenli kullanım ve kancalar veya halatlar etrafındaki keskin temasın azaltılması için önemlidir.
• Yüzey işlemi: boya, galvanizli veya ayna cilalı → korozyon ortamına, malzeme tipine ve müşteri inceleme gereksinimine göre seçilir.

Ana Teknik Parametreler

Seçim ve Sorgulama Rehberi

Adım 1: Ürün tipini onaylayın: çekme kıç halatı kullanımı için düz tip veya eğimli tip deniz delta plakası / üçgen plaka.

Adım 2: Çekme planına, babanın çekme kuvvetine, beklenen dinamik yüke ve onay gereksinimine göre SWL ve maksimum kırılma yükünü seçin.

Adım 3: Kıç halatı düzenini, bağlı halat sayısını, kanca tipini, pim çapını, delik boyutunu, yük yönünü ve plakanın çelik halat, sentetik halat, zincir veya karışık bir çekme tertibatını mı bağladığını onaylayın.

Adım 4: Malzeme gereksinimini onaylayın: dövme alaşımlı çelik, dövme C-Mn çeliği, yüksek mukavemetli hafif çelik levha, paslanmaz çelik veya proje tarafından belirtilen malzeme.

Adım 5: Dayanıklılık testi gereksinimini onaylayın: %150 SWL, yükleme yönü, fikstür düzenlemesi, tutma süresi, kabul kriterleri, test raporu ve sınıf tanık kapsamı.

Adım 6: Yüzey işlemini onaylayın: boya, galvanizli kaplama, ayna cilalı paslanmaz çelik veya geminin çalışma alanı için özel korozyon koruması.

Adım 7: Miktarı, gemi tipini, çekme düzenleme çizimini, bağlı kanca / halat verilerini, sertifika gereksinimini, teslimat yerini ve gerekli teslimat süresini sağlayın.

Yapı

Üçgen çelik plaka gövdesi | Çoklu bağlantı delikleri | Düz veya eğimli tip seçeneği | R3'e kadar zımparalanmış yuvarlatılmış serbest kenarlar | Kanca / çekme halatı bağlantı arayüzü | Dayanıklılık testi yük yolu | Boyalı, galvanizli veya cilalı yüzey kaplaması

Çekme Kıç Halatı, Yük ve Mühendislik Avantajları

• Üçgen plaka, çekme halatlarını bir çekme kıç halatı düzenlemesinde birleştirmek için kompakt bir bağlantı noktası sağlar ve çekme düzenlemesinin bağlı bağlantı elemanları arasında tanımlanmış bir yük yolu oluşturmasına yardımcı olur.
• Sağlanan tablo, Güvenli Çalışma Yükü ve maksimum kırılma yükünü ayırır. Bu terimler dayanıklılık yükü, test yükü, halat MBL veya gemi babası çekme kuvveti ile karıştırılmamalıdır.
• Tüm serbest kenarlar R3'e kadar çapak olmadan zımparalanmalıdır, bu da bağlı kancalar, halat gözleri, çelik halat soketleri ve mürettebat kullanım alanları etrafındaki keskin kenar riskini azaltır.
• Dövme çelik veya yüksek mukavemetli çelik levha seçenekleri, çekme yüküne, plaka kalınlığına, delik geometrisine, ısıl işlemeye, izlenebilirliğe ve sertifika gereksinimine göre seçilebilir.
• Sipariş kapsamına göre %150 SWL'de dayanıklılık testi ayarlanabilir. Test yöntemi, onaylanmış yükleme yönünü mümkün olduğunca pratik bir şekilde tekrarlamalıdır.
• Çalışma ortamı için yüzey koruması seçilebilir: boyalı karbon çelik, galvanizli kaplama veya paslanmaz çelik ayna cilalı, korozyon direnci ve görünümün önemli olduğu durumlarda.
• Yüksek yük çekme uygulamaları için, delta plakası kancalar, halat gözleri, çelik halat soketleri, zincirler, dönerler, çekme pimleri ve çekme vinci / kanca düzenlemesi ile birlikte kontrol edilmelidir.

Özel Nitelikler

• Ürün Adı: Deniz Delta Plakası / Çelik Üçgen Plaka → çekme kıç halatı düzenlemelerinde kullanılan yaygın çekme konektörü.
• Tip: Düz tip / eğimli tip → çekme tertibatı geometrisine ve müşteri çizimine göre seçilir.
• SWL: 17 ila 600 ton → seçim için sağlanan yük sınıfı; nihai işaretleme kullanıcı ve üretici arasındaki anlaşmaya göre yapılır.
• Maksimum Kırılma Yükü: 85 ila 3000 ton → sağlanan nihai yük referansı; SWL veya dayanıklılık testi yükü ile aynı değildir.
• Dayanıklılık Testi: %150 SWL → dayanıklılık testi prosedürü ve tanık gereksinimi üretimden önce kararlaştırılmalıdır.
• Malzeme: Dövme alaşımlı çelik / dövme C-Mn çeliği / yüksek mukavemetli hafif çelik levha / paslanmaz çelik → nihai sınıf, ısıl işlem ve izlenebilirlik doğrulanmalıdır.
• Kenar Bitimi: çapak olmayan R3 serbest kenar → temas güvenliği ve bağlı bağlantı elemanları etrafındaki keskin kenar hasarının azaltılması için önemlidir.
• Yüzey İşlemi: boya / galvanizli / ayna cilalı → malzeme tipine, korozyon ortamına ve proje gereksinimine göre seçilir.
• Sertifika Gereksinimi: istek üzerine mevcuttur ve sipariş kapsamına tabidir → sınıf sertifikası, üretici sertifikası, malzeme sertifikası ve test raporu tekliften önce doğrulanmalıdır.

Nasıl Çalışır

İki veya daha fazla çekme halatı delta plakasına bağlanır → Plaka deliklerinden kancalar veya onaylı uç bağlantı elemanları takılır → Çekme yükü üçgen plaka gövdesi aracılığıyla dağıtılır → Dayanıklılık testi yük yolu ve sertifika kapsamı sipariş gereksinimine göre kontrol edilir → Tam çekme kıç halatı monte edilir ve kullanımdan önce incelenir

Uygulamalar

Gemi çekme kıç halatı düzenlemeleri | Çekici çekme bağlantısı | İşçi teknesi çekme donanımı | Kurtarma çekme tertibatları | Liman çekme ekipmanları | Onaylandığında açık deniz destek çekme | Çelik halat ve sentetik halat çekme sistemleri | Yeni çekme donanımı tedariki ve değiştirme projeleri

Sertifikalar ve Avantajlar

Sertifikalar proje gereksinimine, inceleme kapsamına, malzeme izlenebilirliğine, dayanıklılık testi gereksinimine ve sınıflandırma kurulu onay prosedürüne göre ayarlanabilir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

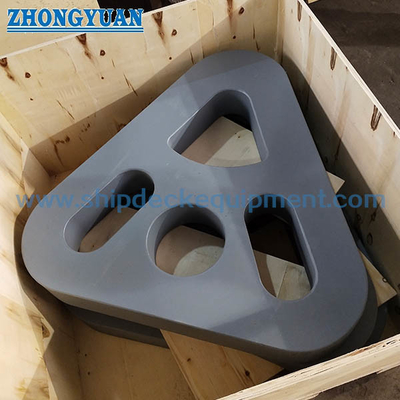

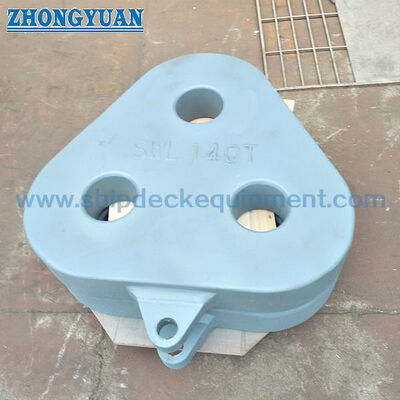

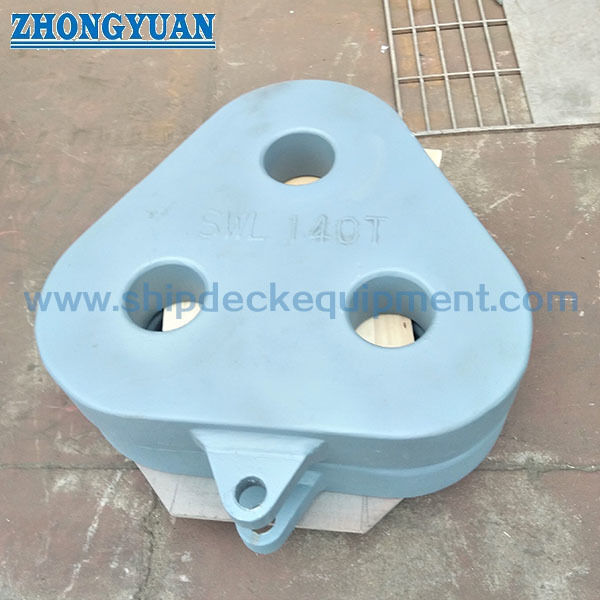

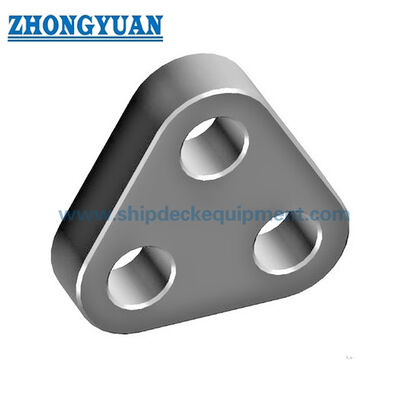

Çizim ve Fotoğraflar

SSS

S1: Maksimum kırılma yükü, SWL veya dayanıklılık testi yükü ile aynı mıdır?

C1: Hayır. Tablo, SWL ve maksimum kırılma yükünü ayrı değerler olarak listeler. Dayanıklılık testi, sağlanan verilerde %150 SWL olarak belirtilmiştir. Bu terimler karıştırılmamalı ve nihai işaretleme proje anlaşmasına ve sertifika gereksinimine göre yapılmalıdır.

S2: Doğru delta plakasını seçmek için hangi bilgilere ihtiyaç vardır?

C2: SWL, maksimum kırılma yükü, çekme kıç halatı düzenlemesi, bağlı kanca boyutu, halat veya çelik halat uç bağlantısı, yük yönü, malzeme sınıfı, yüzey işlemi, dayanıklılık testi gereksinimi, sertifika kapsamı, miktar ve teslimat yerini onaylayın.

S3: Bu delta plakası açık deniz veya kurtarma çekmesi için kullanılabilir mi?

C3: Tam çekme düzenlemesi, dinamik yük, bağlı bağlantı elemanları, dayanıklılık testi, inceleme kapsamı ve sınıf veya proje onay gereksinimi onaylandığında yalnızca açık deniz desteği veya kurtarma çekmesi için dikkate alınabilir. Yalnızca web sayfası tablosu, proje çekme tasarımı kontrolünün yerini almamalıdır.
