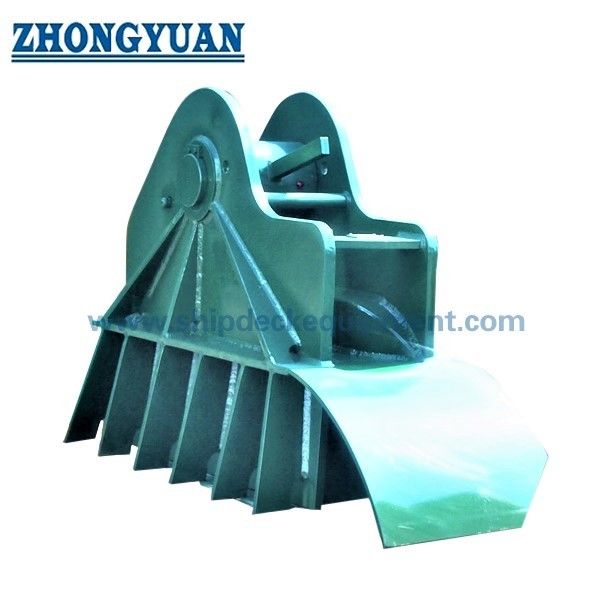

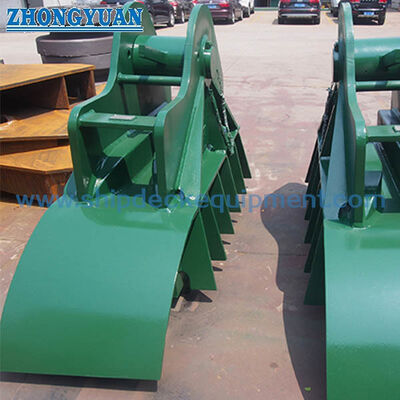

Tanker yayı demirlemesi için kaynaklı temelli OCIMF SPM Zincir Kapakçısı

Tanker yayı demirlemesi için kaynaklı temelli OCIMF SPM Zincir Kapakçısı

Ürün Genel Görünümü

OCIMF tipi tek noktalı demir zinciri tıkacı, SPM demirleme havserinin tanker ucundaki çakma zincirini sabitlemek için kullanılan kaynaklı bir kemer güvertesine monte edilmiştir.Kırmızı yüzük ve onaylı demirleme kılavuzuna uygun olarak kurulmuştur, belirlenmiş zincir bağlantısını bağlar ve demirleme kuvvetini tıkaç gövdesi, kaynaklı temel ve güçlendirilmiş gemi yapısı üzerinden aktarır.

54-56 mm ve 76-78 mm nominal zincir çapları için, 100 t ve 200 t'lik SWL referans değerleri ile iki referans konfigürasyonu sağlanmıştır. Zincir bağlantısı geometri, yük yönü,Temel türü, güverte takviyesi, malzeme sınıfı, kaynak ayrıntıları, test gereksinimleri ve sertifika kapsamı gemiye karşı doğrulanmalıdır

demirleme düzenlemesi ve proje tarafından onaylanmış geçerli OCIMF referansı.

Hızlı Özellikler

• Ürün türü: SPM çakma zinciri kapağı → tek nokta demirleme işlemleri sırasında tanker ucundaki çakma zincirini sabitler.
• Montaj düzenlemesi: Kaynaklı güverte montajı → tıkaç hizası, temel geometri ve kemer güvertesinin takviyesi birlikte kontrol edilmelidir.
• Nominal zincir aralığı: 54-56 mm ve 76-78 mm → nihai seçim ayrıca zincir bağlantısı mesafesini, genişliğini, çubuk düzenini ve bağlantı geometrisini doğrulamalıdır.
• Referans SWL: 100 t ve 200 t → verilen tablodaki durak çalışma yükü değerleri olarak belirtilmiştir, zincir MBL, test yükü veya kırma yükü değil.
• Referans toplam uzunluğu: 1.336 mm ve 1.800 mm → güverte ayak izi, kullanım, montaj alanı ve yedekleme uyumluluğunu etkiler.
• Referans ağırlığı: 488 kg ve 1.421 kg → kaldırma planlaması, paketleme, nakliye ve tersanede kurulum hazırlığı için yararlıdır.
• Malzeme seçenekleri: Hafif çelik, C-Mn çelik, yüksek gerim çelik veya dökme çelik → nihai malzeme ve izlenebilirlik kapsamı projeye özgüdür.
• Uygunluk ve sertifika: Proje gereksinimlerine göre mevcuttur → OCIMF referansı, sınıf incelemesi, denetim ve sertifika kapsamı üretimden önce onaylanmalıdır.

Ana teknik parametreler

Seçim ve Soruşturma Rehberi

Adım 1: SPM demirleme düzenini, tanker kemerinin düzenini, geçerli OCIMF referansını ve gerekli zincir kapak miktarını doğrulayın.

2. Adım: nominal çakma zinciri çapını, zincir bağlantısının tam boyutlarını, zincir sınıfını, çakma konfigürasyonunu ve bağlanacak tam bağlantı konumunu doğrulayın.

Adım 3: Gerekli SWL'yi doğrulayın ve zincir MBL, kanıt yükü, test yükü ve kırma yükü gereksinimlerinden açıkça ayırın.

Adım 4: Kemerle ilgili doğru pozisyon, zincirli lider yönü, güverte yüksekliği, mevcut ayak izi, kaynaklı temel türü ve gemi yapısal çizimlerini sağlayın.

Adım 5: Malzeme sınıfını, kaynak özelliklerini, NDT kapsamını, kaplama sistemini, malzeme izlenebilirliğini, sınıf topluluğunu ve tanık denetim gereksinimini doğrulayın.

Adım 6: miktar, teslimat yeri, gerekli teslimat süresi, onaylanmış GA çizimi ve yedekleme projeleri için mevcut ekipman fotoğraflarını sağlayın.

Yapı

Chain engagement mechanism | Load-bearing stopper body | Welded mounting base | Optional project foundation | Pin / locking components to confirmed design | Deck structural interface | Project coating system

Liman, Temel ve Kalite Avantajları

• Kapak, şifre zinciri ile birlikte seçilir, çünkü zincirin nominal çapı tek başına doğru bağlantı bağlanmasını ve oturmasını doğrulamak için yeterli değildir.
• Yük yolu, bağlanmış zincir halkasından tıkaç gövdesinden ve kaynaklı tabanından güçlendirilmiş kemer güverte yapısına kadar sürekli olmalıdır.
• Saldırılmış montaj düzenlemesi, kap yapısıyla kalıcı entegrasyonu destekler, ancak kaynak boyutu, eklem hazırlığı, destek elemanları,ve yerel takviye onaylı gemi çizimi altında kalır.
• Mevcut güverte geometrisinin referans ayak iziyle eşleşmediği durumlarda yeni binalar veya yedek arayüzler için isteğe bağlı bir taban temeli geliştirilebilir.
• Malzeme seçimi, proje yükü seviyesine, üretim rotasına, kaynaklanabilirliğe, düşük sıcaklık gereksinimine ve sınıf onayı kapsamına uyarlanabilir.
• Boyut denetimi, kaynak incelemesi, fonksiyonel bağlantı kontrolleri, NDT ve yük testi, kabul edilen denetim ve test planına göre düzenlenebilir;Tam yöntemler ve kabul kriterleri doğrulanmalıdır..

Özel Özellikler

• Ekipman kategorisi: Tek noktalı demirleme ekipmanı → tankör kemeri SPM hawser ve chafe zinciri düzenlemeleri için tasarlanmıştır, genel çekiş ekipmanı değil.
• Referans Tipi: OCIMF tipi → nihai uyum belirtilen OCIMF yayını / baskısına, onaylanmış çizime ve proje yorumuna bağlıdır.
• Nominel Zincir Diametresi: 54-56 mm / 76-78 mm → Zincir bağlantısı geometrisi nihai tasarım yayınlanmadan önce sunulmalıdır.
• Referans SWL: 100 t / 200 t → bu değerleri zincir MBL, kanıt yükü veya kırma yükü olarak kullanmayın.
• Montaj: Kaynaklı montaj → güverte takviyesi ve kaynak ayrıntıları gemiye özgüdür.
• Temel Seçeneği: Projeye özgü temel temelleri mevcuttur → arayüz boyutları ve yük aktarımı düzenlemesi onay gerektirir.
• Malzeme: Hafif çelik / C-Mn çelik / yüksek gerim çelik / dökme çelik → kesin sınıfları ve bileşen dağılımını onaylamak gerekiyor.
• Sertifika Gerekliliği: Sipariş kapsamına göre mevcuttur → üretici sertifikası, malzeme sertifikası, sınıf sertifikası ve tanık denetimi standart tedarik olarak kabul edilmez.

Nasıl Çalışır?

SPM hawser approaches the tanker bow → Chafe chain passes through the bow fairlead → Designated chain link enters the chain stopper → Stopper mechanism engages and retains the link → Mooring load transfers through the welded foundation to the reinforced vessel structure → Chain is released only after the mooring load is controlled

Başvurular

Crude oil tankers | Product tankers | Shuttle tankers | FSO / FPSO offloading interfaces where specified | CALM buoy tanker mooring | Single point mooring terminals | Newbuilding and replacement projects

Sertifikalar ve Avantajlar

Sertifikalar ve denetimler proje gereksinimlerine, onaylanmış çizimlere, malzeme izlenebilirliğine, sınıf topluluğu prosedürüne ve onaylanmış denetim kapsamına göre düzenlenebilir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

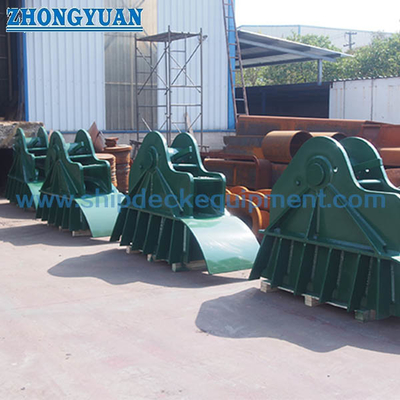

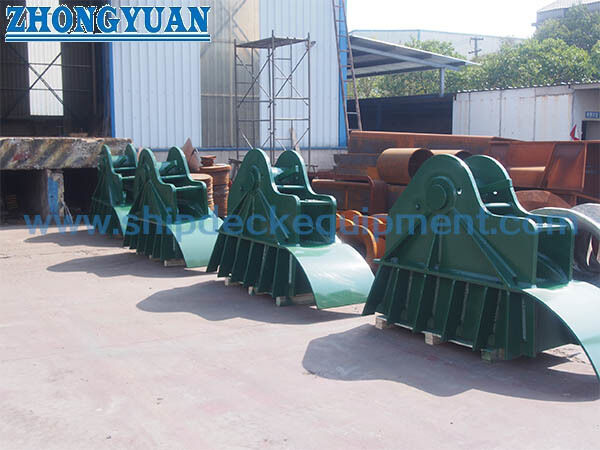

Çizim ve Fotoğraflar

Sık Sorulan Sorular

S1: 100 t ve 200 t zincir tıkağı boyutları nasıl seçilmelidir?

A1: Gerekli durak SWL ve nominal çakma zinciri çapı ile başlayın, daha sonra tam zincir bağlantısı geometrisini, adil hizalandırmayı, güverte ayak izini, temel düzenini doğrulayın.ve gemi tarafından onaylanmış demirleme çizimiSadece nominal çap yeterli değil.

S2: "OCIMF türü" otomatik olarak OCIMF'ın tam uyumluluğunu doğruluyor mu?

A2: Hayır. Uygulanabilir OCIMF yayını ve baskısı, gemi düzenlemesi, zincir özelliği, yük tabanı, test ve sınıf onay alanı proje belgelerinde belirtilmelidir.Son ürün, onaylanmış bir çizim ve onaylanmış bir denetim planına göre serbest bırakılmalıdır..

S3: Ödeme yapmadan önce hangi bilgiler gereklidir?

A3: Gerekli SWL'yi, zincir çapını ve tam bağlantı boyutlarını, gemi türünü, kemer ve zincir kurşun düzenini, temel çizimini, malzeme ve kaplama gereksinimlerini, sınıf topluluğunu belirtin.Test ve NDT kapsamı, miktar, varış yeri ve teslimat programı.
