DIN 81915:1998 Tip E, 80–200 kN Dökme Çelik Halat Kılavuzlu Güverteye Monte Deniz Koç Boynuzu

Güverteye Monte Deniz Takozu | DIN 81915:1998 Tip E, 80–200 kN Dökme Çelik Halat Kılavuzu

Ürüne Genel Bakış

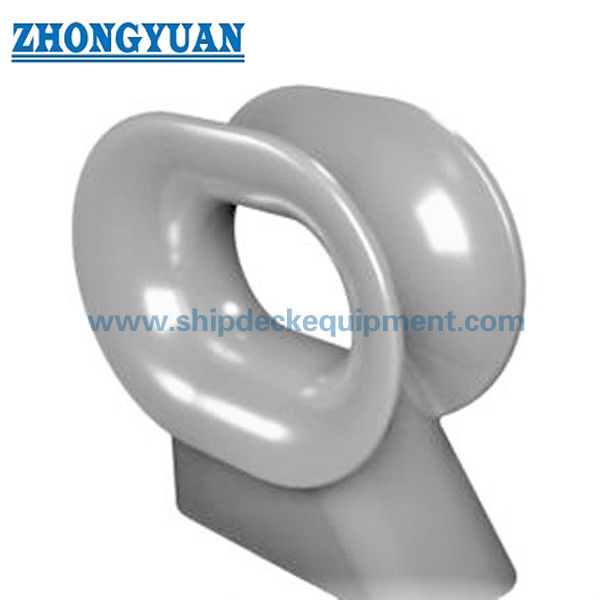

DIN 81915 Tip E güverteye monte deniz takozu, gemi güvertesine monte edilmiş bir dökme çelik halat yönlendirme tertibatıdır. Bir bağlama veya çekme halatının ilerisini kontrol eder, halatı amaçlanan rota dahilinde tutar ve halat vinç, baba, çekme tertibatı veya kıyı bağlantısına doğru geçerken keskin yerel aşınmayı azaltmak için yarıçaplı temas yüzeyleri sağlar.

Tip E, 80 ila 200 kN arasında belirtilen güvenli çalışma yükleriyle 8, 12 ve 20 nominal boyutlarda sağlanır. Seçim, gemi bağlama veya çekme düzeni, halat tipi ve çapı, hat ilerleme yönü, güverte temeli, kaynak detayı ve ilgili sınıflandırma veya tersane gereklilikleri ile koordine edilmelidir. Bu takoz bir hat yönlendirme tertibatıdır ve bir kaldırma ürünü değildir.

Hızlı Özellikler

• Standart ve tip: DIN 81915:1998-08 Tip E → Alman deniz montaj standardını belirten projeler için standartlaştırılmış güverteye monte takoz geometrisi.
• Nominal boyutlar: 8 / 12 / 20 → birlikte verilen 80 / 120 / 200 kN SWL tablosuna karşılık gelen üç standart seçim.
• Güvenli çalışma yükü: 80 ila 200 kN → seçim için takoz değeri; halat MBL'si veya kopma yüküyle karıştırılmamalıdır.
• Döküm ağırlığı: 185 - 540 kg → güverte taşıma, kurulum sırasında kaldırma planlaması, paketleme ve nakliye hesaplaması için önemlidir.
• Malzeme seçenekleri: Dökme C-Mn çeliği, dökme paslanmaz çelik veya projeye özel özel çelik → tam ​​kalite, düşük sıcaklıkta dayanıklılık ve izlenebilirlik onaylanmalıdır.
• Halat temaslı tasarım: standart yarıçaplar ve pürüzsüz işlenmiş yüzeyler → çizgiyi yönlendirmek ve konsantre kenar temasını azaltmak için tasarlanmıştır.
• Yüzey işleme: Sa 2,5 artı epoksi ön imalat astarına göre aşındırıcı raspa → son kaplama sistemi ve kuru film kalınlığı, kap spesifikasyonlarına uygundur.
• Kurulum esası: Destekleyici yapıya sahip kaynaklı güverte oturma yeri → kaynak boyutu, yük yönü, temel plakası ve güverte takviyesi, kap çizim onayı gerektirir.

Ana Teknik Parametreler

Seçim ve Sorgulama Kılavuzu

1. Adım:DIN 81915 Tip E'yi onaylayın ve gerekli takoz SWL'sine ve onaylı hazne düzenlemesine göre nominal boyut 8, 12 veya 20'yi seçin.

Adım 2:Amaçlanan hizmeti sağlayın: halat tipi, halat çapı, halat MBL'si ve beklenen ilerleme yönleriyle birlikte bağlama, çekme veya projeye özel birleşik görev.

3. Adım:Kurulum konumunu, yük yönünü, çevredeki ekipmanı, kaynak arayüzünü, temel plakasını ve destekleyici döşeme takviyesini gösteren döşeme düzenleme çizimini sağlayın.

4. Adım:Malzeme kalitesini ve servis sıcaklığını doğrulayın. Paslanmaz çelik veya düşük sıcaklık/buz servis çeliği ayrı malzeme, tokluk, kaynak ve sınıf onayı gerektirir.

Adım 5:Teklif vermeden önce yüzey işlemini, son kaplama sistemini, ip temaslı son işlemi, işaretlemeyi, malzeme izlenebilirliğini, NDT'yi ve sertifika kapsamını onaylayın.

Adım 6:Miktarı, gemi tipini, sınıflandırma kuruluşu gerekliliklerini, varış yerini, gerekli teslimat süresini ve varsa DIN çizimini veya onaylı proje çizimini sağlayın.

Yapı

Dökme çelik takoz gövdesi | Radyal halat kontak açıklığı | Güverte oturma ve kaynak arayüzü | Güçlendirilmiş destekleyici güverte yapısı | Tanımlama ve SWL işaretleme alanı | Proje kaplama sistemi

Döküm, Montaj ve Kalite Avantajları

• Döküm gövde, ana temas yüzeyi boyunca fabrikasyon iç bağlantılar olmadan sürekli bir halat temas profili sağlar.
• Standart yarıçaplar r1 ila r4, amaçlanan hat temas geometrisini tanımlar; pansuman ve taşlama, kontrollü profili değiştirmeden zararlı keskin kenarları ortadan kaldırmalıdır.
• Boyutsal inceleme, Tip E geometrisini, oturma boyutlarını, açıklık profilini ve döküm ile kap montaj çizimi arasındaki ilişkiyi doğrulamalıdır.
• Malzeme sertifikaları, ısı numarası izlenebilirliği, görsel muayene ve ek NDT, satın alma şartnamesine ve sınıf muayene planına göre düzenlenebilir.
• Takoz gövdesi tek başına tüm yük yolunu tanımlamaz. Kaynaklar, temel plakası, güverte kaplaması, takviyeler ve yerel takviyeler belirtilen hat yönü ve tasarım yükü açısından kontrol edilmelidir.
• Düşük sıcaklık veya buz servisi projelerine yönelik özel çelik, onaylanmış kaliteye, darbe testi sıcaklığına, kaynak prosedürüne ve sınıflandırma onayına tabidir; bu varsayılan bir DIN Tip E malzeme iddiası değildir.

Özel Özellikler

• Standart: DIN 81915:1998-08 → hazne spesifikasyonu veya onaylı çizim DIN Tip E boyutlarını gerektirdiğinde kullanın.
• Tip: E Tipi güverteye monte takoz → üretimden önce tam standart şekli ve kurulum yönünü doğrulayın.
• Nominal Boyut: 8 / 12 / 20 → belirtilen 80 / 120 / 200 kN takoz SWL ile birlikte seçin.
• Malzeme: Dökme C-Mn çeliği → tam ​​kalite ve mekanik özellikler satın alma şartnamesinde teyit edilecektir.
• İsteğe Bağlı Malzeme: Dökme paslanmaz çelik veya özel düşük sıcaklık çeliği → teknik incelemeye, kaynak uyumluluğuna ve sınıf kabulüne tabidir.
• Yüzey İşlemi: Sa 2,5 raspa artı epoksi ön imalat astarı → son boya oluşumu, kap kaplama programını takip eder.
• Muayene: Belirtildiği gibi boyutsal, görsel, malzeme, NDT ve yüke bağlı muayene → kapsam teklif vermeden önce kararlaştırılmalıdır.
• Özelleştirme: Projeye özel malzeme, kaplama, işaretleme ve muayene → standart geometri, onaylı mühendislik incelemesi yapılmadan değiştirilmemelidir.

Nasıl Çalışır?

Bağlama veya çekme halatı güverte takozuna yaklaşır → Halat standart yarıçaplı açıklığa girer → Temas yüzeyi halat hattını kontrol eder ve keskin yerel sürtünmeyi sınırlar → Temas yükü döküm gövdeden ve kaynaklı oturma yerinden geçer → Güçlendirilmiş güverte yapısı yükü gemi gövdesine dağıtır

Uygulamalar

Kargo gemileri | Tankerler | Römorkörler | Çalışma Gemileri | Mühendislik gemileri | Güverte bağlama istasyonları | Onaylı çekme kablosu konumları | DIN 81915 Tip E'yi belirten yeni inşa ve değiştirme projeleri

Sertifikalar ve Avantajlar

Sertifikalar ve denetim tanıklığı, proje gereksinimine, malzeme izlenebilirliğine, test kapsamına ve klas kuruluşunun onay prosedürüne göre düzenlenebilir. Teklif vermeden önce stok durumu teyit edilmelidir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Sertifikası.

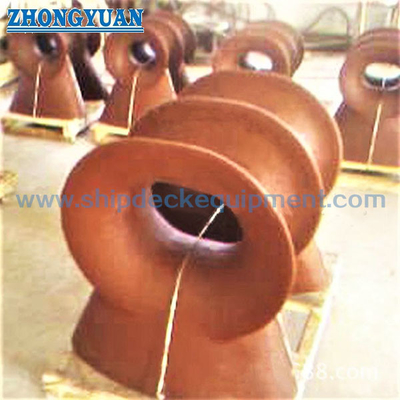

Çizim ve Fotoğraflar

SSS

S1: Doğru DIN 81915 Tip E boyutu nasıl seçilmelidir?

Cevap 1: Gerekli takoz SWL ve onaylı kap düzeniyle başlayın, ardından halat tipini, çapını, MBL'yi, ilerleme açısını, temas geometrisini, güverte alanını, kaynak arayüzünü ve destekleyici yapıyı doğrulayın. Belirtilen SWL takoz değeridir ve halat kopma yükü değildir.

S2: Aynı Tip E takozu hem bağlama hem de çekme için kullanılabilir mi?

Cevap 2: Yalnızca gemi tasarımında ve onaylı çizimde ilgili bağlama veya çekme yükünün söz konusu donanıma ve destekleyici yapısına tahsis edilmesi durumunda. Çekme görevi yalnızca takozun çekme halatını fiziksel olarak yönlendirebilmesi nedeniyle üstlenilmemelidir.

S3: Hangi denetim ve sertifikasyon belirtilmelidir?

A3: Üretimden önce gerekli malzeme sertifikasını, ısı izlenebilirliğini, boyut muayenesini, yüzey muayenesini, NDT yöntemini, SWL işaretini, yük testi gerekliliğini, tanık noktalarını ve sınıf sertifikasını onaylayın. Bu öğeler otomatik olarak komple bir paket olarak değil, üzerinde anlaşılan proje kapsamına göre tedarik edilir.
