DIN 81915 Tip D Güverte Üstü Dökme Çelik Korna Takozu | Gemi Bağlama ve Çekme

DIN 81915 Tip D Güverte Üstü Dökme Çelik Korna Takozu | Gemi Bağlama ve Çekme

Ürüne Genel Bakış

DIN 81915 Tip D takozu, gemi bağlama ve çekme düzenlemeleri için güverteye monteli çok amaçlı bir halat kılavuzudur. Kapalı dökme çelik gövdesi, yuvarlatılmış temas yüzeyleri ile tanımlanmış bir halat geçişi sağlarken, iki Tip D boynuz parçası onu Tip C konfigürasyonundan ayırır ve hattın amaçlanan kurşun alanı içinde tutulmasına yardımcı olur.

DIN Media, DIN 81915:1998-08'i, Çok amaçlı takozlar başlığı altında güncel baskı olarak listelemektedir. Mevcut parametre tablosu 1 ila 32 arasındaki nominal boyutları, 10 ila 320 kN arasındaki SWL değerlerini ve 19,5 ila 840 kg arasındaki dökme çelik ağırlıkları kapsar. Korna parçası ağırlıkları mevcut tabloda yalnızca 1'den 8'e kadar olan boyutlar için belirtildiğinden, daha büyük boyutlar için tam Tip D konfigürasyonu, teklif veya üretim öncesinde kontrollü standart çizimle doğrulanmalıdır.

Hızlı Özellikler

• Standart ve tip: DIN 81915:1998-08 Tip D → güverteye monte korna konfigürasyonuna sahip mevcut Alman çok amaçlı takoz standardı.
• Uygulama konumları: baş, kıç, gemi tarafı veya çekme istasyonu → geminin bağlama ve çekme düzenine göre seçilir.
• Nominal boyut aralığı: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → mevcut tabla aralığı; Daha büyük boyutlar için D tipi korna ayrıntıları onay gerektirir.
• Standart SWL aralığı: 10–320 kN → montaj oranı, güverte temelinin veya komple çekme sisteminin kapasitesi olarak değerlendirilmemelidir.
• Dökme çelik ağırlığı: 19,5–840 kg → GS sütununa göre; Minimum 18 kg, ayrı GGG malzeme sütununa aittir.
• D Tipi boynuz düzeni: iki boynuz parçası → Düz C Tipi açıklığa kıyasla ip yolunun kontrol edilmesine yardımcı olur.
• Malzeme seçenekleri: Dökme C-Mn çelik, dökme paslanmaz çelik veya özel çelik → kesin kalite ve düşük sıcaklık gereksinimi onaylanmalıdır.
• Yüzey işleme: Referans olarak Sa 2,5 raspa + epoksi ön imalat astarı → son kaplama veya cilalı paslanmaz kaplama, proje spesifikasyonuna uygundur.

Ana Teknik Parametreler

Not: Tablo, mevcut ürün verilerinden kopyalanmıştır. Boyutları, boynuz geometrisini, malzeme kalitesini, SWL işaretini ve kaynak ayrıntılarını resmi standart çizim ve onaylı proje belgelerine göre doğrulayın.

Seçim ve Sorgulama Kılavuzu

Adım 1: DIN 81915 Tip D'yi, nominal boyutu, gerekli SWL'yi ve teklifin yeni bir inşa projesi için mi yoksa yenileme projesi için mi olduğunu doğrulayın.

Adım 2: Halat tipini, çapını, MBL'yi, beklenen ilerleme açılarını ve çekme veya bağlama görevini sağlayın. Halat MBL'si SWL takozu olarak belirtilmemelidir.

Adım 3: Kurulum konumunu, döşeme açıklığını, temel geometrisini, döşeme altı takviyesini, kaynak arayüzünü ve mevcut erişimi onaylayın.

Adım 4: Malzeme kalitesini, düşük sıcaklık veya buz sınıfı gereksinimini, yüzey işlemini ve herhangi bir paslanmaz çelik parlatma gereksinimini onaylayın.

Adım 5: Teklif vermeden önce sertifika kapsamını doğrulayın: üretici sertifikası, malzeme sertifikası, sınıf sertifikası, NDT veya tanık muayenesi.

Adım 6: Miktarı, gemi tipini, kurulum çizimini veya fotoğrafını, teslimat yerini, Incoterms'i ve gerekli teslimat süresini belirtin.

Yapı

Dökme çelik takoz gövdesi | Kapalı halat açıklığı | Yuvarlak halat temas yarıçapları | İki Tip D boynuz parçası | Güverte kaynaklı taban | Kaynak arayüzü | Belirtilen yüzey işlemi

Döküm, Montaj ve Mühendislik Avantajları

• Tip D, temel kapalı takoz düzenlemesine iki korna parçası ekleyerek güverte donanımına Tip C konfigürasyonundan daha net bir halat tutma geometrisi kazandırır.
• Yuvarlak halat temas yüzeyleri, keskin yerel teması ve bağlama veya çekme halatlarındaki gereksiz aşınmayı azaltmak için dökümden sonra düzeltilmeli ve düzleştirilmelidir.
• Döküm kalitesi, boyutsal tekrarlanabilirlik, boynuz bağlantı geometrisi, kaynağa bitişik alanlar ve izlenebilirlik, üzerinde anlaşılan denetim planına göre kontrol edilmelidir.
• Güverte kaynaklı taban, hat kuvvetini destekleyici yapıya aktarır; Güverte temeli, güverte altı takviyesi, kaynak detayları ve yük yönü tersane veya tasarım ofisi tarafından kontrol edilmelidir.
• Belirtilen SWL, mevcut tablodaki uyum değeridir. İzin verilen gemideki çalışma yükü, takoz, kaynaklar, temel, güverte yapısı ve onaylı yük durumu dahil olmak üzere tüm düzenlemeyle sınırlıdır.
• Mevcut tablonun boynuz parçası ağırlığını belirtmediği nominal boyutlar için, D Tipi geometri ve tedarik kapsamı teklif vermeden önce onaylanmalıdır.

Özel Özellikler

• Standart: DIN 81915:1998-08 → çok amaçlı takozlar için geçerli DIN sürümü.
• Tip: Tip D → Tip C ile karşılaştırıldığında iki boynuz parçalı güverteye monteli kapalı takoz.
• Nominal Boyut: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → gerekli SWL, halat yolu ve onaylı tekne çizimine göre seçin.
• SWL: 10–320 kN → standart bağlantı değerini kullanın ve destekleyici döşeme yapısını ayrı olarak doğrulayın.
• Malzeme: Ana tedarik seçeneği olarak dökme C-Mn çeliği → paslanmaz çelik dökme veya onaya tabi özel düşük sıcaklık çeliği.
• Kurulum: Güverte kaynaklı → temel, kaynak detayı, güverte açıklığı ve güverte altı takviyesi onaylanmalıdır.
• Yüzey İşlemi: Referans olarak Sa 2,5 raspa + epoksi ön imalat astarı → son sistem, kap kaplama spesifikasyonunu takip eder.
• Sertifika Gereksinimi: Proje ihtiyacına göre mevcuttur → Sınıf onayı ve şahitlik kapsamı üretimden önce kararlaştırılmalıdır.

Nasıl Çalışır?

Halat güverte takozuna yaklaşır → Halat, D Tipi boynuzlar arasındaki kapalı açıklığa girer → Yuvarlak temas yüzeyleri yönlendirmeyi yönlendirir → Yerel hat kuvveti, döküm gövde ve kaynaklı taban aracılığıyla aktarılır → Güverte temeli, yükü gemi yapısına dağıtır

Uygulamalar

Baş bağlama istasyonları | Kıç bağlama istasyonları | Gemi tarafındaki halat uçları | Çekme istasyonları | Römorkörler | Kargo gemileri | Tankerler | Çalışma Gemileri | Yeni inşa ve yenileme projeleri

Sertifikalar ve Avantajlar

Sertifikalar ve denetimler proje ihtiyacına, malzeme izlenebilirliğine, onaylı çizime ve klas kuruluşu prosedürüne göre düzenlenebilir. Satın alma siparişinde belirtilmediği sürece bunların dahil olduğu varsayılmaz.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Sertifikası.

Çizim ve Fotoğraflar

SSS

S1: DIN 81915 Tip D ile Tip C arasındaki temel fark nedir?

A1: Tip D, halat giriş alanı çevresinde iki boynuz parçası içerirken Tip C, bu boynuzların olmadığı karşılık gelen kapalı düzenlemedir. Kornalar halatın amaçlanan kurşun alanı içinde tutulmasına yardımcı olur, ancak tam konfigürasyonun standart veya onaylanmış çizime uygun olması gerekir.

S2: Doğru nominal boyut nasıl seçilmelidir?

Cevap2: Gerekli takoz SWL'ye, halat tipine ve çapına, halat MBL'sine, ilerleme açılarına, güverte düzenine, kurulum alanına ve onaylanmış bağlama veya çekme hesaplamasına göre seçim yapın. Yalnızca ürün ağırlığına göre seçim yapmayın veya SWL takozu yerine MBL halatını kullanmayın.

S3: 1'den 32'ye kadar olan tüm nominal boyutlar Tip D olarak mevcut mudur?

Cevap3: Mevcut tablo 1'den 32'ye kadar olan boyutları listelemektedir, ancak ayrı boynuz parçası ağırlıkları yalnızca 1'den 8'e kadar olan boyutlar için gösterilmektedir. Bu nedenle, 12, 20 ve 32 boyutları için D Tipi geometri, boynuz temini ve boyutsal veriler, teklif vermeden önce onaylanmalıdır.

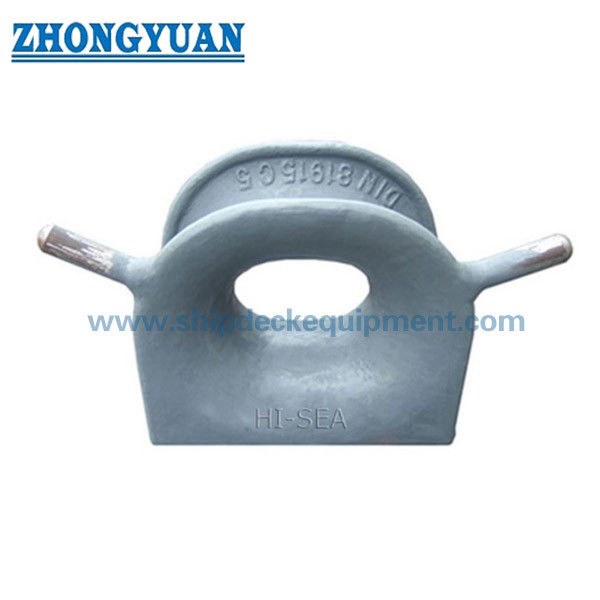

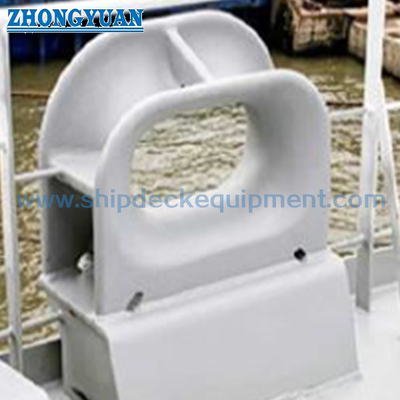

ÇizimDIN 81915 Tip D Döküm Çelik Güverte Üstü Takoz Gemi Çekme Ekipmanı
