ISO 13713 Tip A Döküm Çelik Güverte Üstü Demirleme Takozu Gemi Çekme Ekipmanı
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan |
| Sertifika: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Model numarası: | Standart ve Özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | As per quotation |
| Ambalaj bilgileri: | Palet veya Özelleştirilmiş |
| Teslim süresi: | teklife göre |
| Ödeme koşulları: | TT, L/C, vb. |
| Yetenek temini: | Müşterilerin ihtiyaçlarını karşılamak |
|
Detay Bilgi |
|||
| Standart: | ISO 13713-2020 | Tip: | A; A; Deck mounted güverte üstü |
|---|---|---|---|
| SWL Aralığı: | 36-140T | Malzemeler: | Döküm C-Mn Çelik, Paslanmaz Çelik Döküm, ayrıca buzkıran için özel çelik tedarik edebilir |
| ağırlık: | 73 ila 396 kg | Yüzey İşlem: | S2.5'e kadar kumlama + bir kat epoksi ön imalat astarı, Cilalı Paslanmaz Çelik, özelleştirilmiş |
| Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS | ||
| Vurgulamak: | Güverteye monte edilmiş demirleme çakması,Gemi Çekici Ekipmanı Çekici Çak,ISO 13713 Bağlama Çakması |
||
Ürün Açıklaması

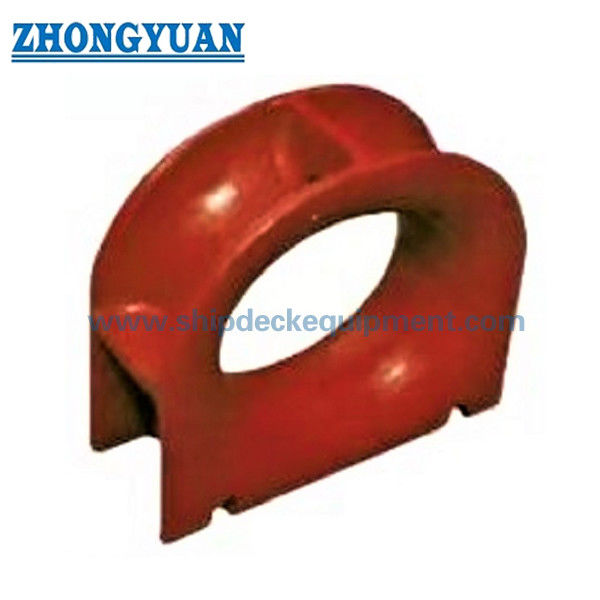

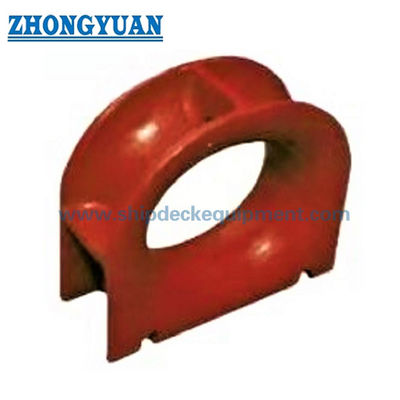

ISO 13713 Tip A Döküm Çelik Güverte Üstü Demirleme Takozu Gemi Çekme Ekipmanı
Tanım:
ISO 13713 tip A döküm çelik güverteye monte bağlama takozu, ISO 13713 standardına göre yapılır ve bağlama halatını geminin bordasından dış bordasına yönlendirmek için gemi bordasına monte edilen bir gemi bağlama ekipmanı türüdür.Tip A, güverteye monte takozdur ve doğrudan üst güverteye kaynaklanabilir veya ana güvertede oturan tabana kaynak yapılabilir.Demirleme takozları normalde tel halatlar yerine naylon veya diğer sentetik halatlar kullanan gemiler için küçük bükülme oranı göz önüne alındığında kabul edilir (tel halat için ISO13729 kapalı takozlara bakın).Halatın çekme mukavemeti, halat üreticisinin yönergelerine uygun olarak takoz boyunca bükülme yarıçapına bağlı olarak azalır.Kaynak dahil tüm yüzeylerde gözle görülür kusurlar veya kusurlar bulunmamalı ve halatlarla temas eden yüzey pürüzleri veya aşınma nedeniyle halatlara zarar verebilecek düzensizlikler bulunmamalıdır.Takoz, harici olarak korozyon önleyici koruyucu bir kaplama ile kaplanmalıdır.
Ana Teknik Özellikler:
1. Standart: ISO 13713-2020
2. Tip: A;güverte üstü
3. SWL Aralığı: 36-140T;
4. Malzemeler: C-Mn Çelik Döküm, Paslanmaz Çelik Döküm, ayrıca buzkıran için özel çelik tedarik edebilir.
5. Ağırlık: 73 ila 396 kg;
6. Yüzey işleme: S2.5'e kadar kumlama + bir kat epoksi ön imalat astarı, Cilalı Paslanmaz Çelik, özelleştirilmiş yüzey işlemi mevcuttur.
7. Sınıflandırma Sertifikaları: CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS
Ana Teknik Parametre:
| Nominal boyut U x Y |
I1 | I2 | I3 | B | H1 | H2 | R | R1 | R2 |
| 250 X 200 | 100 | 250 | 444 | 160 | 377 | 80 | 100 | 197 | 80 |
| 300 X 250 | 110 | 300 | 536 | 200 | 468 | 100 | 125 | 243 | 100 |
| 350 X 250 | 125 | 350 | 608 | 220 | 489 | 110 | 125 | 254 | 110 |
| 400 X 250 | 135 | 400 | 682 | 240 | 511 | 120 | 125 | 266 | 120 |
| 450 X 250 | 150 | 450 | 760 | 260 | 535 | 130 | 125 | 280 | 130 |
| 500 x 250A | 175 | 500 | 832 | 280 | 556 | 140 | 125 | 291 | 140 |
| 500 x 250B | 175 | 500 | 840 | 280 | 560 | 140 | 125 | 295 | 140 |
| Nominal boyut U x Y |
R3 | R4 | Rs | T | T1 | Kaynak ayağı uzunluğu a z1 |
SWL b kN |
SWL b ton |
Hesaplanan ağırlık c kilogram |
| 250 X 200 | 46 | 20 | 15 | 34 | 18 | 8,5 | 353 | 36 | 73 |
| 300 X 250 | 64 | 25 | 20 | 36 | 20 | 9 | 491 | 50 | 121 |
| 350 X 250 | 72 | 30 | 20 | 38 | 20 | 9,5 | 589 | 60 | 151 |
| 400 X 250 | 78 | 30 | 20 | 42 | 23 | 10.5 | 736 | 75 | 200 |
| 450 X 250 | 80 | 30 | 20 | 50 | 28 | 12,5 | 981 | 100 | 280 |
| 500 x 250A | 88 | 30 | 20 | 52 | 30 | 13 | 1128 | 115 | 338 |
| 500x 250B | 80 | 30 | 20 | 60 | 36 | 15 | 1373 | 140 | 396 |
| aKaynak yöntemi, aynı kaynak hacmi/kuvvetine göre değiştirilebilir. bGösterilen SWL'ler yalnızca referans amaçlıdır. Bağlantı parçası üzerinde işaretli olan "SWL", kullanıcı ve üretici arasındaki anlaşma kapsamında bağlama halatının gerçek yükleme koşullarına bağlı olarak ayarlanabilir. CHesaplanan ağırlık (kütle) yalnızca referans içindir. |
|||||||||
çizimiISO 13713 Tip A Döküm Çelik Güverte Üstü Demirleme Takozu Gemi Çekme Ekipmanı
