ISO 13795 Tip B Kaynaklı Çelik Çift Babalı Babalar | Gemi Bağlama ve Çekme İçin Geniş Taban Plakası

ISO 13795 Tip B Kaynaklı Çelik Çift Babalı Babalar | Gemi Bağlama ve Yedekleme İçin Geniş Taban Plakası

Ürün Genel Bakışı

ISO 13795 Tip B kaynaklı çelik babalar, bağlama ve onaylı yedekleme düzenekleri için geniş tabanlı bir gemi güvertesi çift babalı bağlantı elemanıdır. Gemi güvertesine veya tasarlanmış bir temele kaynaklanır; burada ikiz babalar halat kuvvetini alır ve genişletilmiş taban arayüzü oluşan tepkiyi güçlendirilmiş gemi yapısına aktarır.

Sunulan aralık, birkaç yaygın baba çapında A ve B kapasite varyantları dahil olmak üzere 150 ila 600 nominal boyutlarını kapsar. Seçim, tek halatlı veya çift halatlı kullanım ile sekizli bağlama şeklini, gözlü kementli yedeklemeden ayırmalıdır. Tablolanmış Güvenli Çalışma Yükleri (SWL), sunulan verilerden alınan referans değerlerdir; nihai yük işaretlemesi, güverte takviyesi, kaynak detayları, halat düzenlemesi ve sertifika kapsamı onaylanmış gemi çizimine ve proje gereksinimlerine uygun olmalıdır.

Hızlı Özellikler

• Ürün tipi: Geniş tabanlı kaynaklı çelik çift babalı babalar verarr; gemi bağlama ve proje onaylı yedekleme istasyonları için daha büyük güverte kaynak alanı.
• Standart ve tip: ISO 13795:2020 Tip B verarr; Tip B geometrisi, nominal boyutlandırma, kaynak detayları ve ayrı bağlama / yedekleme SWL sütunları için referans.
• Nominal boyut aralığı: 150 / 200 / 250A / 250B / 300A / 300B / 350A / 350B / 400A / 400B / 450A / 450B / 500A / 500B / 550A / 550B / 600 verarr; A ve B sonekleri, aynı nominal çapta farklı kapasite yapımlarını belirtir.
• Bağlama SWL, tek halat kullanımı: 54 ila 1.401 kN verarr; sunulan standart tabloda belirtilen tek halatlı sekizli bağlama koşulu için geçerlidir.
• Bağlama SWL, çift halat kullanımı: 49 ila 948 kN verarr; özel çift halat sütununu kullanın; değerler toplanmamalı veya tek halat derecesi ile değiştirilmemelidir.
• Yedekleme SWL: 98 ila 1.893 kN verarr; gözlü kementli yedekleme koşulu için ayrıdır ve yedekleme hattı, dinamik görev, temel ve onaylanmış gemi düzenlemesinin doğrulanmasını gerektirir.
• Kurulum: Güverte kaynaklı geniş tabanlı plaka verarr; üretimden önce yerel güverte kalınlığı, destekleyici yapı, kaynak prosedürü, yük yönü ve inceleme erişimi doğrulanmalıdır.
• Malzeme ve kaplama: Kaynaklanabilir gemi yapım çeliği, Sa 2.5 kumlama ve epoksi fabrika astarı referans olarak verarr; paslanmaz çelik, düşük sıcaklık çeliği, galvanizleme veya özel kaplama proje bazında onay gerektirir.

Ana Teknik Parametreler

Seçim ve Sorgulama Rehberi

Adım 1: ISO 13795 Tip B'yi geniş tabanlı plaka ile onaylayın ve onaylanmış gemi bağlama ve yedekleme düzeninden nominal boyutu / A-B varyantını seçin.

Adım 2: Çalışma görevini ayrı ayrı belirtin: tek halatlı bağlama, çift halatlı bağlama, gözlü kementli yedekleme veya proje tanımlı bir kombinasyon. Gerekli SWL, halat tipi, halat çapı, halat MBL, bağlama yöntemi ve beklenen hat yönünü sağlayın.

Adım 3: Güverte planını, kurulum konumunu, temel ve takviye çizimini, güverte plakası kalınlığını, mevcut boşluğu ve gerekli yük aktarım yönünü sağlayın. Geniş tabanlı plaka, yapısal bir temel kontrolünün yerini almaz.

Adım 4: Kaynaklanabilir malzeme sınıfını, minimum tasarım sıcaklığını, tokluk gereksinimini, paslanmaz çelik veya buz sınıfı seçeneğini, malzeme izlenebilirliğini ve projenin düşük sıcaklık darbe testi gerektirip gerektirmediğini onaylayın.

Adım 5: Kaynak detaylarını, WPS / PQR'yi, NDT kapsamını, boyutlu incelemeyi, SWL işaretlemesini, üretici belgelerini, sınıf denetimini ve teklif öncesi herhangi bir tanıklık veya onay gereksinimini onaylayın.

Adım 6: Yüzey hazırlığını, astar ve son kaplama sistemini, miktarı, gemi tipini, yeni inşa veya değişim durumunu, teslimat yerini, gerekli teslimat süresini ve referans çizimi veya fotoğrafları onaylayın.

Yapı

İkiz silindirik babalar | Geniş kaynaklı taban plakası | Üst kapak plakaları | Boyuta göre iç / dış destek plakaları | Yuvarlak halat temas yüzeyleri | Güverte kaynak arayüzü | SWL işaretleme alanı | Projeye özel kaplama

Bağlama, Yedekleme, Kaynak ve Mühendislik Avantajları

• Geniş Tip B taban plakası, dar tabanlı bir konfigürasyona göre daha büyük bir kaynak arayüzü sağlar ve bağlantı elemanı tepkisini destekleyici güverte alanına dağıtmaya yardımcı olur; çevreleyen güverte yapısı hala proje bazında mukavemet doğrulaması gerektirir.
• Ayrı tek halatlı, çift halatlı ve yedekleme SWL sütunları, farklı bağlama düzenekleri için doğru seçimi destekler ve en yüksek yedekleme değerini evrensel bir baba derecesi olarak ele alma riskini azaltır.
• Aynı nominal çaptaki A ve B varyantları, farklı plaka kalınlıkları, kaynak bacak uzunlukları ve referans SWL'ler kullanır, bu da kapasite sınıfının yalnızca çapa bağlı kalmadan seçilmesini sağlar.
• Yuvarlak baba yüzeyleri, üst geçişler ve halat temas kenarları pürüzsüzce işlenmeli ve sentetik bağlama veya yedekleme halatlarını aşındırabilecek zararlı kaynak sıçramalarından, keskin kenarlardan veya kaplama düzensizliklerinden arındırılmalıdır.
• Kaynak hacmi ve eklem geometrisi onaylanmış tasarıma uygun olmalıdır. Farklı bir kaynak yöntemi yalnızca eşdeğer mukavemet / kaynak hacminin proje kaynak prosedürü altında kanıtlanması ve kabul edilmesi durumunda dikkate alınabilir.
• Malzeme sınıfı, kaynaklanabilirliği, ısı girdisi, deformasyon kontrolü ve NDT, kalın A varyantı konstrüksiyonları ve düşük sıcaklık veya buz sınıfı projeler için önemlidir.
• Bağlantı elemanı, geniş tabanlı plaka, güverte eki ve takviyesi, izole edilmiş bir katalog bileşeni yerine tek bir yük aktarım sistemi olarak incelenmelidir.

Özel Nitelikler

• Standart: ISO 13795:2020 verarr; kontrol edilen standart kopya ve proje spesifikasyonu nihai boyutları, yük notlarını, işaretlemeyi ve kabulü yönetir.
• Tip: Tip B verarr; daha büyük bir güverte bağlantı ayak izi için kaynaklı çift babalı baba.
• Nominal Boyut: 150 ila 600 verarr; listelenen yerlerde A veya B soneki dahil olmak üzere tam tanımı seçin.
• Bağlama Yük Temeli: Sekizli bağlama, tek halatlı veya çift halatlı kullanım verarr; ilgili SWL sütununu seçin ve tablolanmış değerleri birleştirmeyin.
• Yedekleme Yük Temeli: Gözlü kement düzenlemesi verarr; yedekleme SWL ayrı bir koşuldur ve yedekleme hattı ve gemi yapısal tasarımının doğrulanmasını gerektirir.
• Malzeme: Kaynaklanabilir gemi yapım çeliği / yüksek mukavemetli çelik / paslanmaz çelik / projeye özel düşük sıcaklık çeliği verarr; kesin sınıf ve bileşen programı onaylanacaktır.
• Kurulum: Güverte kaynaklı geniş tabanlı plaka verarr; temel, takviye, kaynak detayı, yük yönü ve inceleme erişimi onaylanmış gemi tasarımının bir parçasıdır.
• Yüzey İşlem: Sa 2.5 kumlama artı epoksi fabrika astarı referans olarak verarr; son kaplama gemi spesifikasyonunu takip eder; cilalı yüzey paslanmaz çelik için geçerlidir ve galvanizleme boyut ve imalat fizibilitesine tabidir.
• Sertifika Gereksinimi: Sipariş kapsamına göre mevcuttur verarr; malzeme sertifikaları, üretici belgeleri, sınıf denetimi ve tanıklık denetimi, belirtilmedikçe otomatik değildir.

Nasıl Çalışır

Bir veya iki bağlama halatı onaylanmış sekizli düzende bağlanır veya gemi yedekleme planına göre bir yedekleme gözlü kementi takılır verarr; Halat gerilimi ikiz babalara etki eder verarr; Baba yapısı ve geniş tabanlı plaka tepkiyi dağıtır verarr; Kaynaklar, güverte eki ve takviye yükü gemi yapısına aktarır

Uygulamalar

Gemi bağlama istasyonları | Liman yedekleme düzenekleri | Yedekleme gemileri | İş tekneleri | Yük gemileri | Tankerler | Araştırma gemileri | Onaylanmış düşük sıcaklık tasarımına tabi buz sınıfı gemiler | Yeni inşa ve tasarlanmış değişim projeleri

Sertifikalar ve Avantajlar

Sertifikalar, malzeme izlenebilirliği, inceleme kayıtları, hesaplama incelemesi ve sınıf denetimi, proje gereksinimine, onaylanmış çizime, test / inceleme kapsamına ve sınıflandırma topluluğu prosedürüne göre düzenlenebilir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

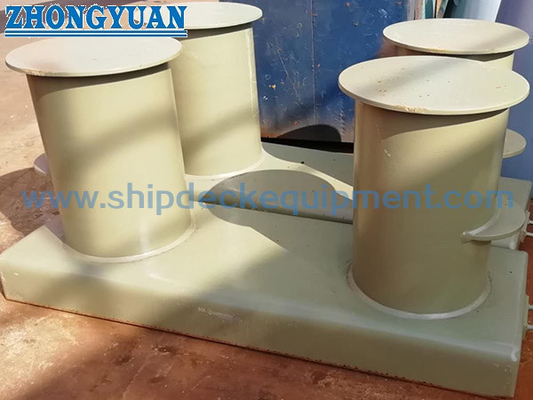

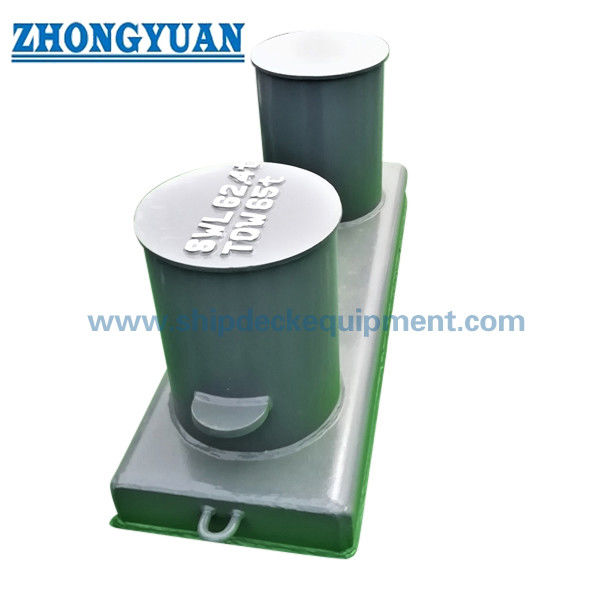

Çizim ve Fotoğraflar

SSS

S1: ISO 13795 Tip B ve Tip A arasındaki pratik fark nedir?

C1: Tip B, geniş tabanlı plaka düzenlemesi ile tanımlanır. Daha büyük temel arayüzü, daha geniş bir kaynak ayak izi ve farklı bir yük aktarım geometrisi sağlayabilir, ancak güverte eki, takviye, kaynaklar ve yük yönünü kontrol etme ihtiyacını ortadan kaldırmaz. Gemi çizimi gerekli tipi belirtmelidir.

S2: Yedekleme SWL'si bağlama SWL'si olarak kullanılabilir mi veya çift halat değerleri toplanabilir mi?

C2: Hayır. Tablo, tek halatlı bağlama, çift halatlı bağlama ve yedekleme için ayrı yük koşulları sağlar. Yalnızca onaylanmış halat düzenlemesine karşılık gelen sütunu kullanın. Proje tasarımı ve sınıf onayı açıkça izin vermedikçe, çift halat değerlerini toplamayın veya yedekleme değeri yerine yedekleme değerini kullanmayın.

S3: Teklif öncesinde hangi bilgi gereklidir?

C3: ISO 13795 Tip B, tam nominal tanım, gerekli bağlama / yedekleme görevi, SWL, halat detayları ve MBL, hat yönü, güverte temel çizimi, malzeme ve minimum sıcaklık, kaplama, WPS / NDT kapsamı, sınıf gereksinimi, miktar, varış yeri ve teslimat programını onaylayın.
