Kaynaklı Çelik Çift Babalı Bağlama Babası | ISO 13795 Tip A, Gemi Bağlama ve Çekme İçin Kompakt Taban Plakalı
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Teknik Standart:: | ISO 13795:2020; | SWL aralığı:: | 98-1893 KN (Çekme), 54 KN- 1401 KN (Tek Halat Kullanımı); 49-948 KN (İki Halat Kullanımı); |
|---|---|---|---|
| Ağırlık:: | 29 ila 1391 kg; | Nominal Çaplar:: | 150 ila 600 mm; |
| Yüzey işleme:: | S2.5 + bir tabak epoksi dükkanı astarı, cilalı, galvanizli, özelleştirilmiş yüzey işlemi mevcuttur. | Sınıflandırma Sertifikası:: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, vb. |
| Vurgulamak: | Kaynaklı Çift Uçlu Baba,Tip A Çift Uçlu Baba,ISO 13795 Gemi Çekme Ekipmanı |
||
Ürün Açıklaması
Kaynaklı Çelik Çift Babalı Bağlama Babası | ISO 13795 Tip A Kompakt Taban Plakalı Gemi Bağlama ve Çekme İçin
Ürün Özeti
ISO 13795 Tip A kaynaklı çelik çift babalı bağlama babası, gemi bağlama ve çekme düzenekleri için kullanılan kompakt tabanlı bir güverte donanımıdır. Güçlendirilmiş bir güverte temeline monte edilir ve gemi bağlama ve çekme planı, halat yönü, tek halat / çift halat kullanımı, çekme gözü-kıvrım düzenlemesi, güverte kaynak detayı ve sınıflandırma gereksinimi ile birlikte seçilir.
Bu sayfa, tedarik edilen ISO 13795:2020 ürün verilerine göre Tip A kaynaklı çelik babalar için hazırlanmıştır. Yapı, iki adet kaynaklı çelik direk, kompakt bir taban plakası, bağlama veya çekme halatını mümkün olduğunca alçakta tutmak için kanatçıklar ve durdurma halatı veya zinciri bağlamak için bir göz plakası kullanır. Tedarik edilen tablo, 150 ila 600 arasındaki nominal boyutları kapsar ve birkaç boyut için A/B varyantları bulunur. Nihai SWL işaretlemesi, güverte takviyesi, kaynak detayı ve sertifika kapsamı proje çizimine ve sınıf prosedürüne göre teyit edilmelidir.
Hızlı Özellikler
- Ürün tipi: kaynaklı çelik çift babalı bağlama babası → deniz taşıtları için güverteye monte bağlama ve çekme donanımı.
- Standart ve tip: ISO 13795:2020 Tip A → tedarik edilen ürün verilerine göre kompakt taban plakalı kaynaklı çelik baba.
- Nominal boyut aralığı: Dn 150 ila Dn 600 → seçim SWL, güverte alanı, halat düzenlemesi ve gemi çizimine bağlıdır.
- Tedarik edilen verilerden SWL aralığı: tek halat bağlama kullanımı için 54–1401 kN, çift halat bağlama kullanımı için 49–948 kN ve çekme kullanımı için 98–1893 kN → nihai işaretleme, gerçek yükleme koşuluna ve kullanıcı-üretici anlaşmasına uygun olmalıdır.
- Yapı: iki kaynaklı çelik direk, kompakt taban plakası, halat kontrol kanatçıkları ve durdurma göz plakası → kontrollü bağlama ve çekme halatı kullanımı için uygundur.
- Malzeme temeli: akma dayanımı en az 235 N/mm² veya eşdeğeri olan kaynaklanabilir çelik levha / çelik boru → nihai kalite ve malzeme sertifikası kapsamı teyit edilmelidir.
- Yüzey işlemi: Sa 2.5 kumlama + bir kat epoksi şantiye astarı, galvanizli, cilalı veya özelleştirilmiş kaplama → nihai kaplama gemi boya spesifikasyonuna uygundur.
- Hesaplanan ağırlık aralığı: tedarik edilen verilerden 29 ila 1391 kg → güverte temeli planlaması, taşıma, paketleme ve navlun tahmini için kullanışlıdır.
Ana Teknik Parametreler
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Seçim ve Sorgulama Rehberi
Adım 1: Kompakt taban plakalı ISO 13795 Tip A kaynaklı çelik babayı ve Dn 150 ila Dn 600 arasındaki gerekli nominal boyutu teyit edin.
Adım 2: Babanın bağlama, çekme veya her ikisi için kullanılıp kullanılmadığını teyit edin; tek halat bağlama kullanımı, çift halat bağlama kullanımı veya çekme gözü-kıvrım düzenlemesini belirleyin.
Adım 3: Gerekli SWL, gerçek halat yön açısı, halat tipi, halat çapı, baba düzenlemesi ve nominal boyut için A/B varyantı seçiminin gerekip gerekmediğini teyit edin.
Adım 4: Güverte temeli, güverte takviyesi, kaynak bacağı, montaj alanı ve kanatçıkların ve durdurma göz plakasının tersane düzenlemesiyle eşleşip eşleşmediğini teyit edin.
Adım 5: Teklif vermeden önce malzeme kalitesi, çelik boru veya levha formlu direk rotası, yüzey işlemi, NDT / muayene kapsamı, sertifika gereksinimi ve sınıf tanıklık gereksinimini teyit edin.
Adım 6: Miktar, gemi tipi, uygulama konumu, genel çizim veya güverte düzenleme çizimi, teslimat yeri, gerekli teslimat süresi ve mevcutsa referans fotoğrafları sağlayın.
Yapı
Çift kaynaklı çelik direkler | Kompakt taban plakası | Halat kontrol kanatçıkları | Durdurma göz plakası | Güverte kaynak arayüzü | Kaynaklanabilir çelik levha / çelik boru direk | Pürüzsüz halat temas kenarları | Şantiye astarı veya belirtilen yüzey işlemi
Bağlama, Çekme ve İmalat Avantajları
- Çift babalı düzenek, gemi çizimi ISO 13795 Tip A belirttiğinde sekizli bağlama ve çekme gözü-kıvrım bağlantısı için pratik bir güverte donanımı sağlar.
- Kompakt taban plakası, mevcut güverte alanının ve çevredeki donanımların birlikte dikkate alınması gereken gemi güverte bağlama istasyonlarına babanın sığmasına yardımcı olur.
- Kanatçıklar, halatı babanın üzerinde mümkün olduğunca alçakta tutmak için kullanılır, bu da belirtilen halat düzenlemesi altında baba direklerine uygulanan bükülme yükünü azaltmaya yardımcı olur.
- Durdurma göz plakası, geminin onaylanmış işletme prosedürüne tabi olarak durdurma halatı veya zincirinin bağlanması için tanımlanmış bir nokta sağlar.
- A/B boyut varyantları et kalınlığını, kaynak bacak uzunluğunu, SWL'yi ve hesaplanan ağırlığı etkiler; varyant seçimi proje yük tabanına ve gemi çizimine uygun olmalıdır.
- Kaynaklı çelik yapı, kontrollü kesme, şekillendirme veya boru hazırlığı, montaj, kaynak, kaynak muayenesi ve taban plakası ve direk geçişleri etrafındaki boyutsal kontrol gerektirir.
- Bağlama ve çekme yükleri baba direkleri, kompakt taban plakası, kaynaklar ve yerel güverte yapısı aracılığıyla aktarıldığından, güverte temeli ve kaynak detayları tersane veya tasarım ofisi tarafından kontrol edilmelidir.
- SWL işaretlemesi, gerçek yükleme koşuluna, halat düzenlemesine ve üretici-kullanıcı anlaşmasına göre kararlaştırılmalıdır; onay olmadan MBL, dayanım yükü veya test yükü ifadeleriyle değiştirilmemelidir.
Özel Nitelikler
- Standart: ISO 13795:2020 → tersane veya mal sahibi spesifikasyonu deniz taşıtları için kaynaklı çelik babalar gerektirdiğinde kullanılır.
- Tip: Tip A kompakt taban plakası → gemi çizimi kompakt tabanlı kaynaklı çelik baba konfigürasyonunu belirttiğinde uygundur.
- Nominal Boyut: 150 / 200 / 250A / 250B / 300A / 300B / 350A / 350B / 400A / 400B / 450A / 450B / 500A / 500B / 550A / 550B / 600 → SWL, halat düzenlemesi ve güverte alanına göre seçilir.
- Bağlama Kullanımı: tek halat ve çift halat SWL değerleri ayrı listelenmiştir → bunları çekme SWL veya halat kopma yükü ile karıştırmayın.
- Çekme Kullanımı: çekme amaçlı SWL, gerçek yükleme koşuluna ve nihai işaretleme anlaşmasına tabidir → ayrıntılı satır değerleri resmi standarttan veya proje çiziminden teyit edilmelidir.
- Malzeme: yüksek mukavemetli çelik veya paslanmaz çelik seçeneği → kesin levha / boru kalitesi, akma dayanımı ve sertifika gereksinimi üretimden önce teyit edilmelidir.
- Yüzey İşlemi: Sa 2.5 kumlama + epoksi şantiye astarı / galvanizli / cilalı / özelleştirilmiş → nihai kaplama korozyon ortamına ve gemi boyama spesifikasyonuna uygundur.
- Sertifika Gereksinimi: sipariş kapsamına göre mevcuttur → sınıf sertifikası, üretici sertifikası, malzeme sertifikası ve tanıklık denetimi üretimden önce kararlaştırılmalıdır.
Nasıl Çalışır
Bağlama veya çekme halatı babaya yaklaşır → Halat sekizli bağlama veya çekme gözü-kıvrım bağlantısı şeklinde düzenlenir → Kanatçıklar halatı direğin üzerinde alçakta tutmaya yardımcı olur → Yük, kaynaklı direkler, kompakt taban plakası, kaynaklar ve güçlendirilmiş güverte yapısı aracılığıyla aktarılır → SWL işaretlemesi, muayene ve kaplama proje gereksinimine göre tamamlanır
Uygulamalar
Deniz taşıtları | Kargo gemileri | Dökme yük gemileri | Tankerler | Konteyner gemileri | Çekiciler | İş tekneleri | Gemi bağlama istasyonları | Gemi çekme düzenekleri | Yeni inşa ve değişim projeleri
Sertifikalar ve Avantajlar
Sertifikalar proje gereksinimine, muayene kapsamına, malzeme izlenebilirliğine ve sınıf topluluğu onay prosedürüne göre düzenlenebilir.
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

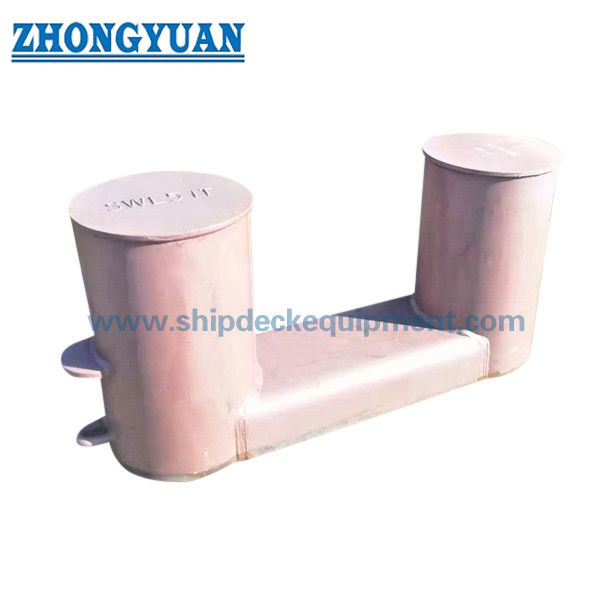

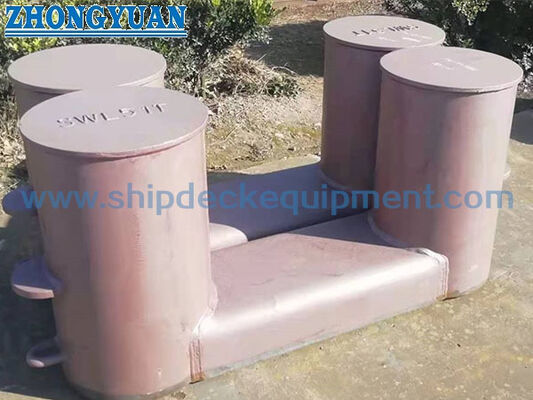

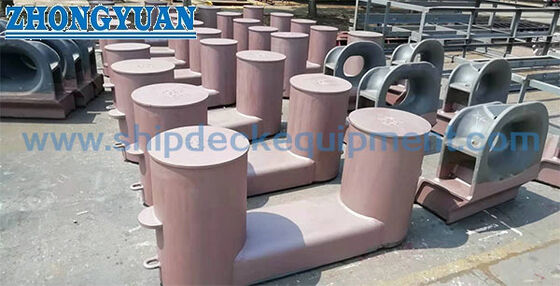

Çizim ve Fotoğraflar
SSS
S1: ISO 13795 Tip A baba hem bağlama hem de çekme için uygun mudur?
C1: Evet, tedarik edilen ürün verileri bağlama amaçlı ve çekme amaçlı SWL değerlerini ayırır. Gerçek kullanım, gemi düzenlemesine, halat bağlantı yöntemine, güverte temeline ve proje için kararlaştırılan nihai SWL işaretlemesine uygun olmalıdır.
S2: Tek halat kullanımı, çift halat kullanımı ve çekme kullanımı arasındaki fark nedir?
C2: Tek halat ve çift halat kullanımı, bağlama amaçlı sekizli bağlama düzeneklerini ifade eder. Çekme kullanımı, çekme gözü-kıvrım düzenlemesini ifade eder. Bu yük durumları karıştırılmamalı ve proje çizimine ve işletme koşuluna göre doğru SWL seçilmelidir.
S3: Teklif vermeden önce hangi bilgilere ihtiyaç vardır?
C3: ISO 13795 Tip A, nominal boyut ve A/B varyantı, bağlama veya çekme yük durumu, gerekli SWL, malzeme kalitesi, yüzey işlemi, miktar, sertifika gereksinimi, güverte düzenleme çizimi, teslimat yeri ve gerekli teslimat süresini teyit edin.
