Kıçlı Çekirdekli Çekirdek. CB/T 436 B Tipi Gemi demirlemesi için.

Kelepçeli Kaideli Makaralı Fairlead | CB/T 436 Gemi Bağlama için B Tipi

Ürüne Genel Bakış

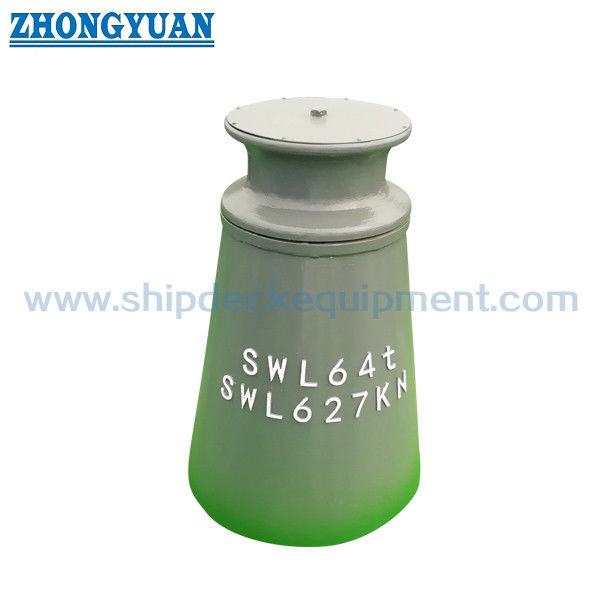

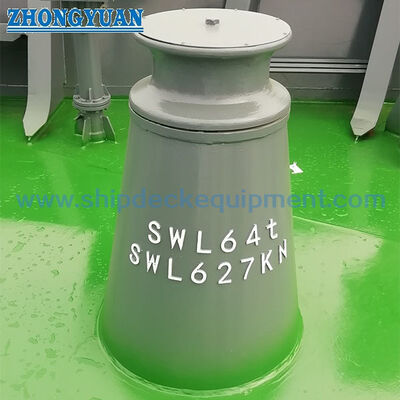

CB/T 436 B Tipi kaideli makaralı kurtağzı, gemi güvertesi istasyonlarındaki bağlama veya çekme halatlarının kılavuzunu kontrol etmek için kullanılan güverteye monteli tek makaralı halat kılavuzudur. Dönen silindir, CB/T 3861 standart silindir olarak tanımlanırken, kaide ve takoz tipi halat kontrol yapısı hat yolunu destekler ve yerel reaksiyonları döşeme temeline aktarır.

Tedarik edilen aralık, fiber halat, Malina halat ve 6×24 veya 6×37 çelik tel halat için referans halat boyutlarıyla birlikte 150 ila 450 mm arasındaki nominal makara çaplarını kapsar. Bu halat boyutları referans uyumluluk verileridir ve ön SWL veya halat kopma yükü değildir. Nihai seçim ayrıca proje tasarım yükünü, hat yönünü, güverte takviyesini, kaynak ayrıntılarını, silindir dönüşünü, şaft ve yatak düzenlemesini, malzeme tahsisini, kaplama sistemini ve sınıf denetim kapsamını da doğrulamalıdır.

Hızlı Özellikler

• Ürün tipi: Kaideye monteli, takozlu tek makaralı kurtağzı → ipi kontrollü bir güverte kurşunu pozisyonu boyunca yönlendirir.
• Standart ve tip: CB/T 436-2000 Tip B → sağlanan konfigürasyonda CB/T 3861 standart silindir kullanılır.
• Nominal makara çapı: 150 ila 450 mm → başlangıç ​​boyutu seçimi halat tipine, halat çapına, kap düzenine ve onaylanmış çizime göre yapılır.
• Referans halat aralığı: Fiber halat 32 ila 80 mm, Malina halat 45 ila 95 mm ve yapıya göre çelik tel halat aralıkları → yalnızca referanstır, beyan edilmiş bir SWL değildir.
• Silindir ağırlığı: 24,8 ila 310,0 kg → şaft desteği, çıkarma erişimi, kullanım ve bakım planlamasıyla ilgilidir.
• Kaide ağırlığı: 129 ila 452 kg → taşıma, döşeme temeli, kaynak sırası ve kurulum işlemleriyle ilgilidir.
• Üretim odağı: Pürüzsüz kaynak geçişleri, işlenmiş halat temas yüzeyleri, silindir hizalaması ve serbest dönüş → yerel aşınmanın ve hat sürtünmesinin azaltılmasına yardımcı olur.
• Yük esası: Verilen parametre tablosunda herhangi bir SWL bulunmamaktadır → tasarım yükü, hat açıları, destek tabliyesi mukavemeti ve sertifika kapsamı her proje için onaylanmalıdır.

Ana Teknik Parametreler

Seçim ve Sorgulama Kılavuzu

Adım 1: CB/T 436-2000 Tip B'yi onaylayın ve kap çizimine göre 150 ila 450 mm arasında nominal CB/T 3861 silindir çapını seçin.

Adım 2: Halat tipini, halat yapısını, halat çapını, halat MBL'sini, çalışma hattı yükünü ve beklenen hat hızını sağlayın; Verilen halat tablasını yalnızca ilk uyumluluk kontrolü için kullanın.

Adım 3: Hattın yaklaşma ve ayrılma yönlerini, beklenen yan ilerlemeyi, güverte konumunu, yakındaki ekipman açıklığını ve kilit tipi halat kontrol özelliğinin amaçlanan işlevini onaylayın.

Adım 4: Üretim öncesinde kaide temelini, döşeme takviyesini, kaynak detayını, silindir merkez hattını, şaft çıkarma alanını, yağlama erişimini ve inceleme erişimini onaylayın.

Adım 5: Kaide, silindir, şaft, takoz ve döner arayüz için tam malzemeyi onaylayın; listelenen her malzeme seçeneğinin her bileşen için geçerli olduğunu varsaymayın.

Adım 6: Yüzey işlemini, miktarı, sınıf derneği gerekliliklerini, muayene ve test kapsamını, malzeme sertifikalarını, varış yerini, gerekli teslimat süresini doğrulayın ve varsa standart bir çizim, GA çizimi veya referans fotoğrafı sağlayın.

Yapı

Tek CB/T 3861 silindir | Kaide destek yapısı | Kilit tipi halat kontrol özelliği | Makara mili ve döner arayüz | Güverte kaynaklı taban | Pürüzsüz halat temaslı yüzeyler | Yağlama erişimi onaylanacak | Belirtilen kaplama sistemi

Halat Kılavuzu, İmalat ve Kurulum Avantajları

• Dönen silindir, yuvarlanma temasıyla hat yönünü değiştirerek, sabit kenarla karşılaştırıldığında kayma sürtünmesinin ve yerel aşınmanın azaltılmasına yardımcı olur.
• Kilit tipi özelliği, tek silindir etrafındaki hat konumunun kontrol edilmesine yardımcı olur; standart çizim ve kap tasarımı ile onaylanmadığı sürece, bir baba, bitt veya diğer özel hat emniyet tertibatının yerini alacağı varsayılmamalıdır.
• Fiber, Malina, 6x24 ve 6x37 tel halatlar için makara çapı aralığı ve ayrı referans tabloları, yalnızca nominal çap yerine gerçek hat yapısına göre ilk seçimi destekler.
• Kaynaklı yüzeyler, silindir kenarları ve halat temas geçişleri, keskin teması azaltmak ve hattın korunmasına yardımcı olmak için düzgün bir şekilde taşlanmalı ve düzleştirilmelidir.
• Silindir şaftı hizalaması ve dönen arayüz, silindirin yerel sıkışma olmadan amaçlanan hat yolu altında serbestçe dönmesini sağlayacak şekilde kontrol edilmelidir.
• Kaide, adil reaksiyonları güverte yapısına aktarır; güverte takviyesi, kaynak boyutu, yük yönü ve yerel yapısal onay, gemiye özgü mühendislik öğeleri olarak kalır.
• Galvanizleme veya paslanmaz çelik kaplama yalnızca seçilen bileşen malzemeleri, şaft bağlantıları, dönen yüzeyler ve tersane kaynak arayüzü ile uyumlu olduğunda uygulanmalıdır.

Özel Özellikler

• Standart: CB/T 436-2000 → Takozlu B Tipi tek silindirli kurşun için standart tanımlama sağlanır.
• Tip: Tip B → sağlanan ürün bilgilerine göre CB/T 3861 standart silindirle yapılandırılmıştır.
• Makara Çapı: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → halat verilerine, hat yoluna, kurulum alanına ve onaylı kap çizimine göre seçim yapın.
• Halat Referansı: Fiber / Malina / 6×24 SWR / 6×37 SWR → yalnızca referans çap uyumluluğu; bir yük derecesi değil.
• Yük Tanımı: Onaylanacak proje tasarım yükü → verilen tabloda herhangi bir ön SWL sağlanmamıştır.
• Malzeme: Yumuşak C-Mn çelik / paslanmaz çelik / dökme çelik / dökme demir seçenekleri belirtildi → her bileşen için kesin malzeme tahsisi onay gerektirir.
• Kurulum: Güverte kaynaklı kaide → temel, takviye, kaynak prosedürü, hizalama ve erişim çizimle onaylanmalıdır.
• Yüzey İşlemi: Referans olarak Sa 2,5 raspa + epoksi ön imalat astarı → galvanizleme veya diğer kaplama, proje ve bileşen uyumluluk gerekliliklerine uygundur.
• Sertifika Gereksinimi: Proje kapsamına göre mevcuttur → malzeme izlenebilirliği, üretici dokümantasyonu, sınıf denetimi ve tanık testi, teklif vermeden önce kararlaştırılmalıdır.

Nasıl Çalışır?

Bağlama veya çekme halatı, fairlead'e yaklaşır → Halat, dönen tek silindirle temas eder → Silindirin dönüşü, hat yönündeki değişikliği yönlendirir ve kayma temasını azaltır → Takoz tipi özellik, yanal halat konumunun kontrol edilmesine yardımcı olur → Reaksiyonlar, kaide ve kaynaklı taban aracılığıyla güçlendirilmiş güverte yapısına aktarılır

Uygulamalar

Gemi bağlama istasyonları | Onaylı çekme halatı kılavuz konumları | Römorkörler | Çalışma Gemileri | Kıyı gemileri | İç gemiler | Servis gemileri | Yeni inşa ve yenileme projeleri

Sertifikalar ve Avantajlar

Malzeme sertifikaları, imalatçı dokümantasyonu, boyut kayıtları, muayene raporları, klas şahitliği ve diğer sertifikalar proje ihtiyacına ve kararlaştırılan sipariş kapsamına göre düzenlenebilir. Sertifikanın kullanılabilirliği malzeme izlenebilirliğine, muayene prosedürüne, test gerekliliğine ve sınıf onayına tabidir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Sertifikası.

Çizim ve Fotoğraflar

SSS

S1: Doğru silindir çapı nasıl seçilmelidir?

A1: Gemi çizimini, çizgi tipini, halat yapısını, halat çapını, çalışma ilerleme yönünü ve mevcut güverte alanını kullanarak nominal silindir çapını seçin. Referans halat tablosu ilk seçimi destekler ancak yük hesaplamasının veya onaylanmış düzenleme çiziminin yerine geçmez.

S2: Kilit özelliği ana hat sabitleme noktası olarak kullanılabilir mi?

A2: Bu varsayılmamalıdır. Kilit tipi özelliği, kurtağzı halat kontrol düzenlemesinin bir parçasıdır. Herhangi bir hat sabitleme görevi, resmi standart çizimden, tasarım yükünden, gemi bağlama veya çekme planından ve klas onayından onaylanmalıdır.

S3: Teklif vermeden önce hangi bilgiler gereklidir?

A3: Standart ve tipi, makara çapını, halat tipini ve boyutunu, halat MBL'yi, tasarım hattı yükünü, hat yönlerini, kurulum konumunu, güverte temelini, malzeme tahsisini, şaft ve dönme düzenini, yüzey işlemini, sertifika kapsamını, miktarını, varış yerini, teslimat süresini onaylayın ve gemi çizimini veya referansını sağlayın
