20–76 mm Döner Başlıklı Gemi Çekme ve Bağlama İçin Babalar | Güverteye Monte Döner Babalar

20-76 mm Döner Başlı Babacık (Gemici Babası) - Gemi Çekme ve Bağlama İçin | Güverte Montajlı Döner Babacık

Ürün Genel Bakışı

20-76 mm döner başlı babacık, operasyon sırasında halatın yönünün değişebileceği gemi bağlama ve çekme düzenekleri için güverteye monte edilen bir halat yönlendirme tertibatıdır. Döner başlık ve makara düzeni, halat yolunun gerçek yön açısına uyum sağlamasına yardımcı olur, makaradaki istenmeyen yan teması azaltır ve çekme ve bağlama ekipmanlarına veya bunlardan uzaklaşırken daha pürüzsüz bir yönlendirmeyi destekler.

Bu ürün genellikle %360 döner başlı babacık olarak pazarlanmaktadır. Ancak, sağlanan teknik veriler 90 derecelik makara hareketi ve ±90 derecelik döner başlık aralığı belirtmektedir. Bu nedenle, sürekli 360 derecelik dönüşün bu sayfada onaylandığı belirtilmemiştir ve onaylanmış genel yerleşim çizimine göre doğrulanmalıdır. Boyut aralığı 20 ila 76 mm arasındaki çelik halat çaplarını kapsar; yük tanımı, modele özel kopma mukavemeti değerleri, taban bağlantısı, güverte takviyesi ve denetim kapsamı her proje için doğrulanmalıdır.

Hızlı Özellikler

• Uygulanabilir çelik halat çapı: 20-76 mm → dokuz listelenen boyut, ön model seçimi ve çizim karşılaştırmasını destekler.
• Beyan edilen kopma mukavemeti aralığı: 32-200 MT → yalnızca kaynak terminolojisi; modele özel yük tablosu olmadan SWL, MBL, test yükü veya izin verilen yük olarak sunulmamaktadır.
• Dönüş verileri: makara 90° + döner başlık ±90° → değişen halat yön açılarını destekler; sürekli 360° başlık dönüşü henüz doğrulanmamıştır.
• Ana boyutlar: A, B, H ve Φ → güverte alanı kontrolü ve GA çizim koordinasyonu için kullanılır; Φ'nin kesin tanımı proje çizimini gerektirir.
• Yapı: döner başlık, makara, şaft / pim, destek braketi ve montaj tabanı → rulman veya burç düzeni ve dönüş durdurucuları belirtilmelidir.
• Malzeme seçenekleri: C-Mn çelik / dökme çelik, paslanmaz çelik proje seçeneği olarak tartışılmaktadır → kesin dereceler ve bileşen yapısı tekliften önce doğrulanmalıdır.
• Yüzey işlemi: Sa 2.5 kumlama + bir kat epoksi atölye astarı referans sistem olarak → nihai kaplama, geminin veya projenin boyama spesifikasyonunu takip eder.
• Kurulum odak noktası: güverte montajlı yük yolu → taban bağlantısı, çevresel boşluk, destekleyici yapı ve kaynak veya cıvata detayları tersane veya tasarım ofisi onayı gerektirir.

Ana Teknik Parametreler

Seçim ve Sorgulama Rehberi

Adım 1: Halat tipi ve nominal çapı doğrulayın. Sağlanan tablo çelik halat çapına göre tanımlanmıştır; sentetik halat veya demir zinciri için uygunluk ayrı ayrı doğrulanmalıdır.

Adım 2: Yük temelini doğrulayın ve halatın minimum kopma yükünü, beklenen çalışma yükünü, güvenlik faktörünü ve çekme veya bağlama görevini sağlayın. Modele özel yük tablosunu isteyin, çünkü belirtilen 32-200 MT aralığı bireysel halat boyutlarına eşlenmemiştir.

Adım 3: Gerekli halat yönlendirme zarfını doğrulayın. Yatay ve dikey yön açılarını belirtin ve projenin ±90° başlık hareketi, 90° makara hareketi veya gerçek sürekli 360° dönüş gerektirip gerektirmediğini doğrulayın.

Adım 4: Kurulum arayüzünü doğrulayın: güverte konumu, taban ayak izi, kaynaklı veya cıvatalı düzenek, güverte takviyesi, çevresel boşluk ve vinç, çekme kancası veya diğer halat taşıma ekipmanlarıyla ilişkisi.

Adım 5: Malzeme derecesini, makara oluk gereksinimini, rulman veya burç tipini, sızdırmazlığı, yağlama noktalarını, kaplama sistemini, düşük sıcaklık gereksinimini ve herhangi bir paslanmaz çelik veya özel çelik seçeneğini doğrulayın.

Adım 6: Miktarı, gemi tipini, sınıflandırma kuruluşu gereksinimini, denetim ve sertifika kapsamını, GA veya kurulum çizimini, varış yerini ve gerekli teslimat tarihini sağlayın.

Yapı

Döner başlık | Yivli makara | Şaft / pim tertibatı | Destek braketi | Rulman veya burç düzeni doğrulanacak | Güverte montaj tabanı | Dönüş durdurucu ve kilitleme tertibatı doğrulanacak

Dönüş, Halat Yönlendirme ve Kurulum Avantajları

• Döner başlık, halatın sabit bir makara hizalamasından geçirilmesinden kaynaklanan yan yüklemeyi azaltmaya yardımcı olan halat yönlendirme yönündeki değişiklikleri takip edebilir.
• Doğru eşleştirilmiş makara oluğu ve pürüzsüz halat temas yüzeyi, yerel aşınmayı ve düzensiz teması azaltabilir; oluk profili, belirtilen çelik halat yapısı ve çapı için doğrulanmalıdır.
• Döner ve makara hareketleri onaylanmış çalışma zarfı boyunca serbest kalmalıdır. Dönüş durdurucuları, bitişik yapı ve halat boşluğu gemi yerleşim çiziminde kontrol edilmelidir.
• Makara şaftı, rulman veya burç, contalar ve yağlama noktaları bakım açısından kritik bileşenlerdir. Kesin tasarımları ve servis aralıkları onaylanmış tedarikçi çizimi ve kılavuzundan doğrulanmalıdır.
• Babacık yükleri, montaj tabanı aracılığıyla destekleyici güverte yapısına aktarılır. Güverte takviyesi ve kaynak veya cıvata detayları tersane veya gemi tasarım ofisi tarafından doğrulanmalıdır.
• Malzeme izlenebilirliği, döküm veya imalat denetimi, boyut denetimi, NDT, yük doğrulama ve sınıf tanıklığı, kabul edilen proje kapsamı ve onay prosedürüne göre düzenlenebilir.

Özel Nitelikler

• Ürün Tipi: Döner başlı babacık → gemi bağlama ve çekme düzenekleri için çok yönlü halat kılavuzu.
• Halat Boyutu Aralığı: 20 / 25 / 32 / 38 / 44 / 52 / 60 / 68 / 76 mm → sağlanan çelik halat boyutu tablosuna ve onaylanmış çizime göre seçin.
• Dönüş Düzeni: Makara 90° + döner başlık ±90° sağlanan verilere göre → sürekli 360° dönüş doğrulanacaktır.
• Yük Terimi: Kopma mukavemeti 32-200 MT sağlanan şekilde → mühendislik seçimi öncesinde kesin tanım, güvenlik faktörü ve boyuta göre değerler gereklidir.
• Malzeme: C-Mn çelik / dökme çelik → kesin derece, döküm kapsamı ve herhangi bir imal edilmiş bileşen doğrulanacaktır.
• Yüzey İşlemi: Referans olarak Sa 2.5 kumlama + epoksi atölye astarı → nihai kaplama, DFT, renk ve rötuş sistemi proje spesifikasyonunu takip eder.
• Kurulum: Güverte montajlı → taban bağlantısı ve destekleyici yapı gemi düzenine ve onaylanmış yük yoluna uygun olmalıdır.
• Sertifika Gereksinimi: Sipariş kapsamına göre mevcuttur → üretici sertifikası, malzeme sertifikası, sınıf sertifikası, NDT raporu ve tanıklık denetimi teklif öncesinde anlaşılmalıdır.

Nasıl Çalışır

Çelik halat babacığa yaklaşır → Döner başlık değişen halat yönüne doğru döner → Halat hareket ettikçe makara döner → Oluk, yan teması sınırlarken halatı yönlendirir → Tepki yükleri şaft, braket ve montaj tabanından güçlendirilmiş güverte yapısına geçer

Uygulamalar

Çekici tekneler | İş tekneleri | Mühendislik gemileri | Gemi çekme istasyonları | Değişen halat yön açılarına sahip bağlama istasyonları | Yeni inşa ve değişim projeleri

Sertifikalar ve Avantajlar

Sertifikalar, proje gereksinimine, denetim kapsamına, malzeme izlenebilirliğine ve sınıflandırma kuruluşu onay prosedürüne göre düzenlenebilir.

Sertifika: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

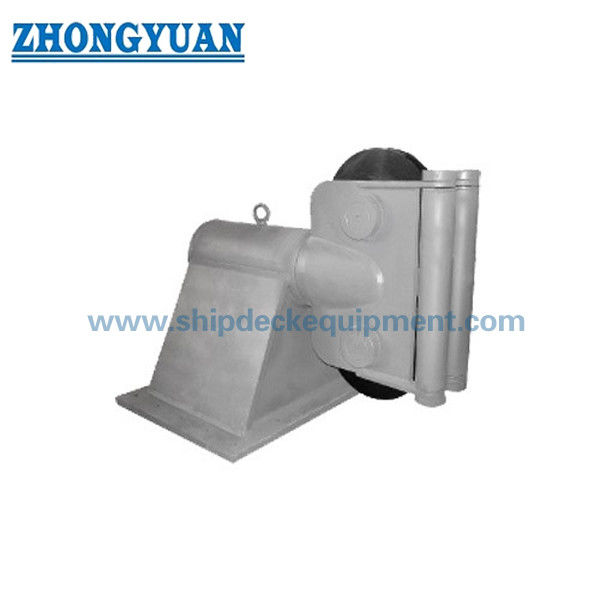

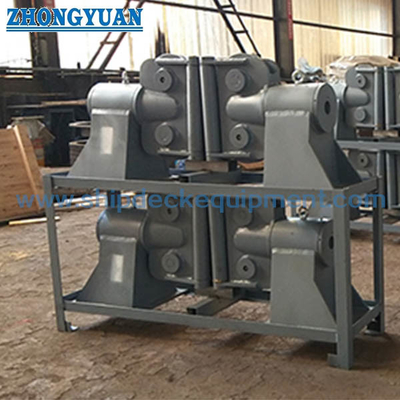

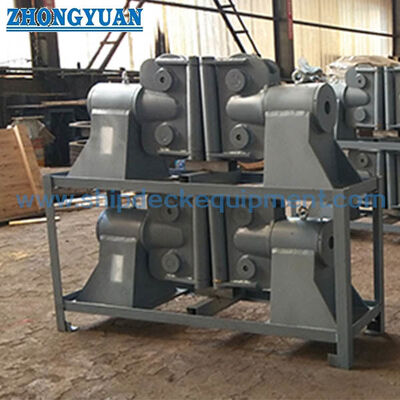

Çizim ve Fotoğraflar

SSS

S1: Bu babacık sürekli 360 derece döner mi?

C1: Sağlanan verilere göre onaylanmamıştır. Ürün, 360 derece döner başlı babacık olarak pazarlanırken, belirtilen hareket makara 90° ve döner başlık ±90°'dir. Gerçek sürekli dönüş, durdurucular ve çalışma zarfı onaylanmış GA çiziminde doğrulanmalıdır.

S2: 32-200 MT kopma mukavemeti aralığı babacığın SWL'si olarak kullanılabilir mi?

C2: Hayır. Sağlanan terim kopma mukavemetidir ve boyuta göre eşleme veya güvenlik faktörü sağlanmamıştır. Üreticinin hesaplaması, yük tablosu ve proje onay temeli olmadan SWL, halat MBL, test yükü veya izin verilen yüke dönüştürülmemelidir.

S3: Döner başlı bir babacık için hangi bakım bilgileri gereklidir?

C3: Makara oluk durumu, serbest dönüş, şaft ve pim aşınması, rulman veya burç tipi, conta durumu, yağlama noktaları, gres spesifikasyonu, dönüş durdurucuları, taban kaynakları veya cıvataları ve denetim aralıklarını doğrulayın. Bu detaylar onaylanmış kılavuz veya proje veri sayfasında yer almalıdır.

Sipariş

MOQ: 1 Adet | Teslimat: 30-60 gün | Özelleştirme mevcut

SSS

S1: Neden döner babacık kullanılır?
C: Değişen halat yönünü karşılamak ve yan yükü azaltmak için.

S2: Boyut nasıl seçilir?
C: Halat çapına ve kopma mukavemetine göre.

S3: Tamamen dönebilir mi?
C: Döner başlık tasarıma bağlı olarak ±90° dönüşe izin verir.
