20–76mm 360° Döner Başlıklı Babacık | Gemi Bağlama ve Çekme İçin Döner Dökme Çelik Babacık

20-76 mm Döner Başlıklı Kurtağzı | Gemi Bağlama ve Çekme için Döner Dökme Çelik Fairlead

Ürüne Genel Bakış

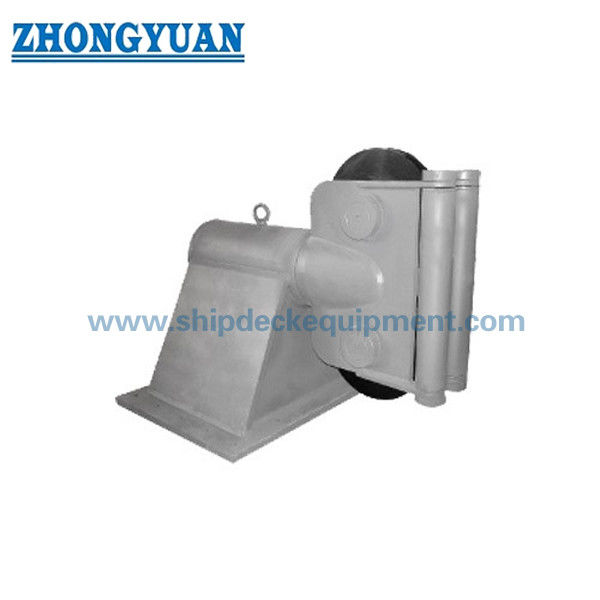

20-76 mm döner başlıklı kurtağzı, çalışma sırasında tel halat yönünün değişebileceği gemi bağlama ve çekme düzenlemeleri için güverteye monteli bir halat yönlendirme tertibatıdır. Dönen kafa ve makara düzenlemesi, halat yolunun gerçek ilerleme açısıyla hizalanmasına yardımcı olarak makaradaki kaçınılabilir yan teması azaltır ve çekme ve bağlama ekipmanına daha yumuşak bir şekilde yeniden yönlendirmeyi destekler.

Bu ürün genellikle 360 ​​derece dönebilen başlık olarak pazarlanmaktadır. Bununla birlikte, sağlanan teknik verilerde 90 derecelik bir kasnak hareketi ve ±90 derecelik bir döner kafa aralığı belirtilmektedir. Bu nedenle sürekli 360 derece dönüş bu sayfada onaylandığı şekilde belirtilmemiştir ve onaylanmış genel düzenleme çizimiyle doğrulanmalıdır. Boyut aralığı, 20 ila 76 mm arasındaki tel halat çaplarını kapsar; yük tanımı, modele özel kopma mukavemeti değerleri, taban bağlantısı, döşeme takviyesi ve denetim kapsamı her proje için onaylanmalıdır.

Hızlı Özellikler

• Uygulanabilir tel halat çapı: 20-76 mm → listelenen dokuz boyut, ön model seçimini ve çizim karşılaştırmasını destekler.
• Beyan edilen kırılma mukavemeti aralığı: 32-200 MT → yalnızca kaynak terminolojisi; modele özel yük tablosu olmadan SWL, MBL, test yükü veya izin verilen yük olarak sunulmaz.
• Dönme verileri: makara 90° + döner başlık ±90° → halat bağlantı açılarının değiştirilmesini destekler; sürekli 360° kafa rotasyonunun doğrulanması gerekmektedir.
• Ana boyutlar: A, B, H ve Φ → güverte alanı kontrolü ve GA çizim koordinasyonu için kullanılır; Φ'nin tam tanımı proje çizimini gerektirir.
• Yapı: Döner başlık, makara, mil/pim, destek braketi ve montaj tabanı → yatak veya burç düzenlemesi ve dönüş durdurucuları belirtilmelidir.
• Malzeme seçenekleri: C-Mn çelik / dökme çelik, proje seçeneği olarak paslanmaz çelik tartışılmıştır → kesin kaliteler ve bileşen yapısı teklif vermeden önce onaylanmalıdır.
• Yüzey işleme: Referans sistem olarak Sa 2,5 raspa + bir kat epoksi ön imalat astarı → son kaplama, kap veya proje boyama spesifikasyonunu takip eder.
• Kurulum odağı: güverteye monteli yük yolu → taban bağlantısı, çevredeki açıklık, destekleyici yapı ve kaynak veya cıvata ayrıntıları, tersane veya tasarım ofisi onayı gerektirir.

Ana Teknik Parametreler

Sağlanan verilerden ana web sayfası boyutları. Boyutlar mm cinsindendir. A, B, H ve Φ onaylı ürün resmiyle birlikte okunacaktır.

Seçim ve Sorgulama Kılavuzu

Adım 1: Halat tipini ve nominal çapı doğrulayın. Tedarik edilen masa tel halat çapıyla tanımlanır; sentetik halat veya çapa zincirine uygunluğu ayrıca teyit edilmelidir.

Adım 2: Yük esasını doğrulayın ve halatın minimum kopma yükünü, beklenen çalışma yükünü, güvenlik faktörünü ve çekme veya bağlama görevini sağlayın. Belirtilen 32-200 MT aralığı bireysel halat boyutlarına eşlenmediğinden modele özel yük tablosunu isteyin.

Adım 3: Gerekli halat ucu zarfını onaylayın. Yatay ve dikey ilerleme açılarını belirtin ve projenin ±90° kafa hareketine, 90° makara hareketine veya gerçek sürekli 360° dönüşe ihtiyaç duyup duymadığını doğrulayın.

Adım 4: Kurulum arayüzünü doğrulayın: güverte konumu, taban kaplama alanı, kaynaklama veya cıvatalama düzenlemesi, güverte takviyesi, çevredeki açıklık ve vinç, çekme kancası veya diğer halat taşıma ekipmanıyla ilişki.

Adım 5: Malzeme kalitesini, kasnak-oluk gereksinimini, yatak veya burç tipini, sızdırmazlığı, yağlama noktalarını, kaplama sistemini, düşük sıcaklık gereksinimini ve herhangi bir paslanmaz çelik veya özel çelik seçeneğini onaylayın.

Adım 6: Miktarı, gemi tipini, sınıflandırma kuruluşu gerekliliğini, muayene ve sertifika kapsamını, GA veya kurulum çizimini, varış yerini ve gerekli teslimat tarihini sağlayın.

Yapı

Döner kafa | Yivli kasnak | Şaft / pim montajı | Destek braketi | Rulman veya burç düzenlemesi onaylanacak | Güverte montaj tabanı | Döndürme durdurma ve kilitleme düzenlemesi onaylanacak

Döndürme, Halat Kılavuzu ve Kurulum Avantajları

• Dönen kafa, halatın ilerleme yönündeki değişiklikleri takip edebilir, bu da halatın sabit bir makara hizalaması boyunca zorlanmasının neden olduğu yan yükün azaltılmasına yardımcı olur.
• Doğru şekilde eşleştirilmiş bir kasnak oluğu ve pürüzsüz halat temas yüzeyi, yerel sürtünmeyi ve düzensiz teması azaltabilir; oluk profili belirtilen tel halat yapısı ve çapı için onaylanmalıdır.
• Döndürme ve makara hareketleri, onaylanmış çalışma zarfı boyunca serbest kalmalıdır. Kazan düzenleme çiziminde dönüş durakları, bitişik yapı ve halat açıklığı kontrol edilmelidir.
• Kasnak mili, yatak veya burç, contalar ve yağlama noktaları bakım açısından kritik bileşenlerdir. Kesin tasarımları ve servis aralıkları, onaylı tedarikçi çizimi ve kılavuzundan doğrulanmalıdır.
• Fairlead yükleri montaj tabanı aracılığıyla destekleyici güverte yapısına aktarılır. Güverte takviyesi ve kaynak veya cıvata detayları tersane veya gemi tasarım ofisi tarafından doğrulanmalıdır.
• Malzeme izlenebilirliği, döküm veya imalat muayenesi, boyut muayenesi, NDT, yük doğrulaması ve sınıf şahitliği, üzerinde anlaşılan proje kapsamına ve onay prosedürüne göre düzenlenebilir.

Özel Özellikler

• Ürün Tipi: Döner başlıklı kurtağzı → gemi bağlama ve çekme düzenlemeleri için çok yönlü halat kılavuzu.
• Halat Boyutu Aralığı: 20 / 25 / 32 / 38 / 44 / 52 / 60 / 68 / 76 mm → verilen tel halat boyutu tablosuna ve onaylanmış çizime göre seçin.
• Dönme Düzeni: Sağlanan verilere göre makara 90° + döner başlık ±90° → sürekli 360° dönüş onaylanmalıdır.
• Yük Süresi: Sağlandığı gibi kopma mukavemeti 32-200 MT → mühendislik seçiminden önce kesin tanım, güvenlik faktörü ve boyuta göre değerler gereklidir.
• Malzeme: C-Mn çeliği / çelik döküm → kesin kalite, döküm kapsamı ve varsa fabrikasyon bileşenler onaylanacaktır.
• Yüzey İşlem: Referans olarak Sa 2,5 raspa + epoksi ön imalat astarı → son kaplama, DFT, renk ve rötuş sistemi proje spesifikasyonuna uygundur.
• Kurulum: Güverteye monte → taban bağlantısı ve destekleyici yapı, hazne düzenine ve onaylanmış yük yoluna uygun olmalıdır.
• Sertifika Gereksinimi: Sipariş kapsamına göre mevcuttur → Üretici sertifikası, malzeme sertifikası, sınıf sertifikası, NDT raporu ve tanık muayenesi tekliften önce anlaşılmalıdır.

Nasıl Çalışır?

Tel halat, fairlead'e yaklaşır → Döner kafa, değişen halat ucuna doğru döner → Halat hareket ettikçe kasnak döner → Oluk, yan teması sınırlandırırken halatı yönlendirir → Reaksiyon yükleri şaft, braket ve montaj tabanından güçlendirilmiş güverte yapısına geçer

Uygulamalar

Römorkörler | Çalışma Gemileri | Mühendislik gemileri | Gemi çekme istasyonları | Halat geçiş açıları değişen bağlama istasyonları | Yeni inşa ve yenileme projeleri

Sertifikalar ve Avantajlar

Sertifikalar proje ihtiyacına, muayene kapsamına, malzeme izlenebilirliğine ve klas kuruluşu onay prosedürüne göre düzenlenebilmektedir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Sertifikası.

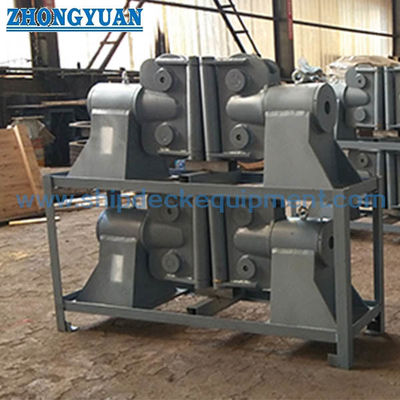

Çizim ve Fotoğraflar

SSS

S1: Bu kurtağzı sürekli 360 derecelik dönüş sağlıyor mu?

A1: Sağlanan verilerle doğrulanmadı. Ürün, 360 derece dönebilen başlıklı bir kurtağzı olarak pazarlanırken, belirtilen hareket 90° kasnak ve döner kafa ±90°'dir. Gerçek sürekli dönüş, duruşlar ve çalışma zarfı onaylı GA çiziminde onaylanmalıdır.

S2: 32-200 MT kırılma mukavemeti aralığı, kurşunlu SWL olarak kullanılabilir mi?

Cevap2: Hayır. Sağlanan terim kopma mukavemetidir ve boyut bazında eşleştirme veya güvenlik faktörü sağlanmamıştır. Üreticinin hesaplaması, yük tablosu ve proje onay esası olmadan SWL, halat MBL'si, test yükü veya izin verilen yüke dönüştürülmemelidir.

S3: Döner başlıklı bir kurtağzı için hangi bakım bilgileri gereklidir?

A3: Kasnak kanalının durumunu, serbest dönüşü, şaft ve pim aşınmasını, yatak veya burç tipini, conta durumunu, yağlama noktalarını, gres özelliklerini, dönüş durdurucularını, taban kaynaklarını veya cıvatalarını ve muayene aralıklarını doğrulayın. Bu ayrıntılar onaylı kılavuza veya proje veri sayfasına dahil edilmelidir.

Sipariş verme

Adedi: 1 Adet | Teslimat: 30–60 gün | Özelleştirme mevcut
