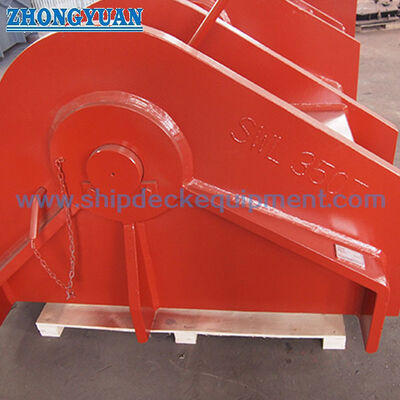

OCIMF Tipi SPM Zincir Durdurucu | Zincir Bağlama İçin Kaynaklı Montaj

OCIMF Tipi SPM Zincir Kapakçısı Chafe Zinciri demirlemesi için kaynaklı montaj

Ürün Genel Görünümü

OCIMF tipi tek noktalı demirleme zinciri tıkacı, tek noktalı demirleme halinde çif zincirini tutmak ve sabitlemek için kullanılan kaynaklı montaj güvertesinde kullanılan bir montaj cihazıdır.Normalde tanker kemer bölgesinde kemerle birlikte düzenlenir., demirleme havser, çif zinciri, destek boyası, toplama hattı ve ilgili SPM demirleme ekipmanları.

Bu sayfa, verilen SWL değerleri 100 t ve 200 t ile 54 ′56 mm ve 76 ′78 mm nominal zincir çaplarını kapsayan kaynaklı montaj zincir durakları için hazırlanmıştır.Çünkü SPM demirleme ekipmanları tanker demirleme güvenliği ile yakından ilişkilidir., nihai zincir boyutu, çakma zinciri türü, SWL tanımı, kaynaklı temel, güverte takviyesi, denetim kapsamı,ve sınıf onay prosedürü onaylanmış gemi düzenlemesi ve proje özelliklerinden onaylanmalıdır..

Hızlı Özellikler

• Ürün türü: SPM zincir tıkacı → OCIMF çöp zincirini tek noktalı demirleme düzenlerinde tutmak için kullanılır.
• Montaj türü: kaynaklı montaj → güverte temeli, kaynak ayrıntısı ve yerel takviye çizimle onaylanmalıdır.
• Nominel zincir çapı: 54 56 mm ve 76 78 mm → tanker SPM hawser sistemi için sağlanan şif zincirine göre seçin.
• Sağlanan SWL aralığı: 100 t ve 200 t → proje tarafından onaylanmış yük tabanını kullanın ve hesaplamadan test yüküne veya kırma yüküne dönüştürmeyin.
• Ana boyutlar: L, B, H, H1 ve b → güverte alanı kontrolü, temel tasarımı ve teklif onayı için anahtar değerler.
• Malzeme seçenekleri: yumuşak çelik, C-Mn çelik, yüksek gerim çelik ve dökme çelik → tam malzeme sınıfı ve bileşen yapısı üretimden önce onaylanmalıdır.
• Kurulum odağı: kaynaklı taban ve zincir yük yolu → destekleyici güverte yapısı, temel plaka ve kaynak hacmi proje açısından kritiktir.
• Denetim odağı: malzeme izlenebilirliği, kaynak kalitesi, boyut denetimi, NDT, yük doğrulama ve sipariş kapsamına göre sınıf tanıklığı.

Ana teknik parametreler

Seçim ve Soruşturma Rehberi

Adım 1: OCIMF tipi SPM zincir tıkacısını ve gerekli nominal şif zincir çapını doğrulayın: 54 56 mm veya 76 78 mm.

2. Adım: SPM havser düzenini, çif zinciri türünü, yay fairlead düzenini ve zincir kapağının yeni inşaat, yenileme veya değiştirme için olup olmadığını doğrulayın.

Adım 3: Yük temelini doğrulayın: SWL, tasarım yükü, kanıt yükü, kırma yükü, güvenlik faktörü ve proje özel hesaplama veya sınıf onayı gereksinimleri.

Adım 4: Kaynaklı montaj ayrıntılarını doğrulayın: güverte pozisyonu, temel türü, kaynak ayrıntıları, taban takviyesi, çevresel boşluk ve yay çakması / fairlead ile ilişki.

Adım 5: Malzeme sınıfını, dökme veya üretim kapsamını, yüzey tedavisini, kaplama sistemini, NDT gerekliliklerini ve uygunsa düşük sıcaklık veya özel çelik gereksinimlerini doğrulayın.

Adım 6: Teklifden önce sertifika kapsamını onaylayın: üreticinin sertifikası, malzeme sertifikası, kaynak kaydı, NDT raporu, yük testi kaydı, sınıf sertifikası veya tanık denetimi.

Adım 7: Mülk miktarı, gemi türü, varış yeri, gerekli teslimat süresi, kurulum çizimi, şifre zinciri özellikleri ve mevcutsa referans fotoğrafları belirtin.

Yapı

Welded mounting base | Chain stopper body | Chafe chain holding area | Load-bearing bracket / cheek plates to be confirmed | Locking or securing arrangement to be confirmed | Deck foundation interface | Surface protection system

Sıkıştırma, kaynak ve mühendislik avantajları

• Zincir tıkağı, SPM hawser düzeninde çakma zincirini tutar ve kaynaklı temel üzerinden demirleme yüklerini gemi yapısına aktarmaya yardımcı olur.
• Tedarik edilen iki zincir boyut aralığı, ortak proje seçme noktalarını kapsayan 54 56 mm ve 76 78 mm şifre zincirlerini kapsar, 200 t versiyonu için daha büyük boyutlar ve ağırlıklar önemli ölçüde artar.
• Güverte temeli tasarımı kritiktir, çünkü zincir yükü tıkaç vücudu, kaynaklı taban ve destekleyici gövde yapısı yoluyla aktarılır.Yerel güçlendirme gemi anbarı veya tasarım ofisi tarafından kontrol edilmelidir.
• Keskin yerel teması azaltmak ve doğru zincir oturmalarını sağlamak için çakma zinciri teması ve tutma alanı, onaylanmış çizime göre işlenmeli, giyilmeli veya bitirilmelidir.
• Kaynak hazırlığı, kaynak hacmi, montaj kontrolü ve NDT kapsamı üretimden önce anlaşılmalıdır, çünkü ürün yüksek yüklü SPM hizmetinde kullanılan kaydırılmış montaj cihazıdır.
• Malzeme izlenebilirliği ve denetim kayıtları proje gereksinimlerine göre düzenlenebilir, özellikle yüksek germe çelik, dökme çelik, düşük sıcaklıklı çelik veya sınıf tanıklığı belirtildiğinde.
• OCIMF biçimindeki SPM düzenlemeleri için ekipman sağlanabilir, ancak nihai kabul onaylanmış proje spesifikasyonuna, gemi düzenine,ve uygulanabilir sınıf prosedürü.

Özel Özellikler

• Ürün Türü: SPM zincir tıkacı → tek nokta demirleme düzenlerinde çöp zincirini tutmak için kaynaklı güverte montajı.
• Uygulama Sistemi: OCIMF tipi SPM hawser düzenlemesi → nihai uyumluluğu, tüm hawser ve chafe zinciri özellikleri ile onaylanmalıdır.
• Nominal zincir çapı: 54 56 mm / 76 78 mm → ihracat tankeri tarafında kullanılan şif zincirine göre seçin.
• SWL: 100 t / 200 t tedarik edildiği gibi → kesin tanım, yük testi, güvenlik faktörü ve sınıf onay temeli doğrulanmalıdır.
• Montaj Tipi: Kaynatılmış montaj → Temel levha, kaynak ayrıntıları ve güverte takviyesinin çizimle onaylanması gerekir.
• Malzeme: Hafif çelik / C-Mn çelik / yüksek gerim çelik / dökme çelik → tam sınıf ve malzeme sertifikası kapsamı tekliften önce kabul edilmelidir.
• Temel Seçeneği: İsteğe bağlı temel temel tipi → sadece proje çizimi onaylandıktan sonra kullanılır.
• Yüzey Tedavisi: Patlama ve deniz kaplama sistemi onaylanmalıdır → nihai primer, DFT, üst kaplama ve onarım prosedürü proje spesifikasyonunu takip eder.
• Sertifika Gerekliliği: Sipariş kapsamına göre mevcuttur → sınıf sertifikası, malzeme sertifikası, NDT raporu ve tanık muayenesi tekliften önce onaylanmalıdır.

Nasıl Çalışır?

SPM hawser connects to the tanker side chafe chain → Chafe chain is seated and secured in the chain stopper → Mooring load is transferred from chain to stopper body → Load passes through the welded mounting base into the reinforced deck foundation → Inspection and coating are completed according to project requirement

Başvurular

SPM tanker kemer düzenlemeleri. Offshore yükleme ve boşaltma terminalleri. CALM / tek boya demirleme sistemleri.Sonrası, ve yedek projeler

Sertifikalar ve Avantajlar

Sertifikalar proje gereksinimine, denetim kapsamına, malzeme izlenebilirliğine, kaynak denetimine ve sınıflandırma topluluğu onay prosedürüne göre düzenlenebilir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

6- Özel yapılabilir.

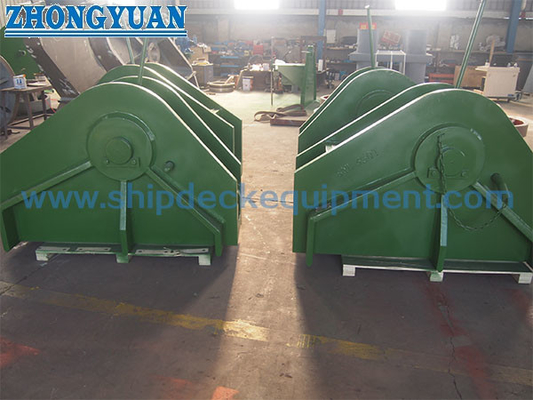

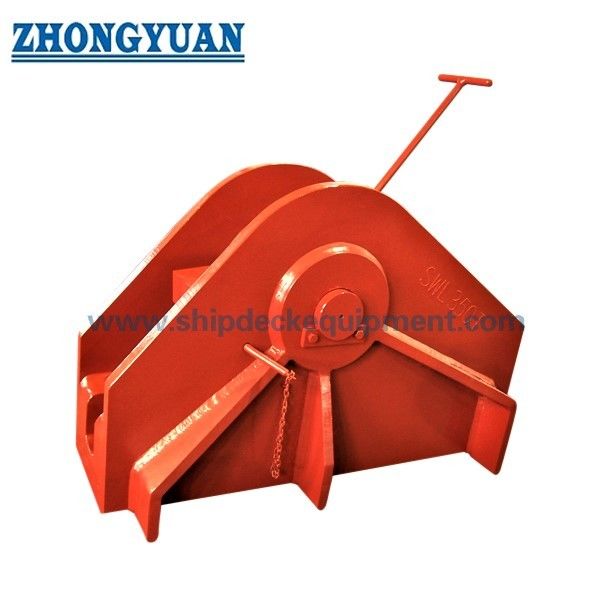

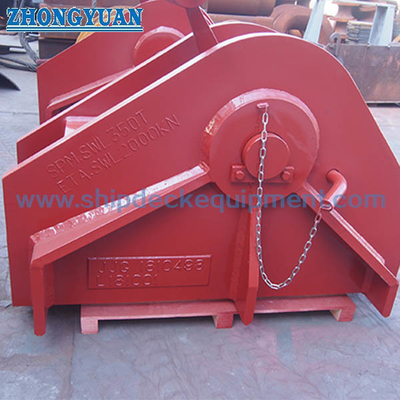

Çizim ve Fotoğraflar
